Vista General Y Componentes Principales - Lamborghini Caloreclima Reply 51 Instrucciones De Uso

Reply 51 - 71 - 101

4.2 Vista general y componentes principales

A
22
278
161
196
C
114
7
10
252
11
A Modelo Reply 51/i
B Modelo Reply 71/i-101/i
7 Entrada de gas
10 Ida a calefacción
11 Retorno desde calefacción
16 Extractor
19 Cámara de combustión
22 Quemador
32 Bomba de circulación para calefacción
36 Purgador de aire automático
44 Válvula de gas
82 Electrodo de detección
114 Presostato del agua
154 Tubo descarga de condensados
161 Intercambiador de calor por condensación
179 Válvula antirretorno
186 Sensor de retorno
188 Electrodo de encendido
ES
44
16
22
81
278
82
161
19
186
196
193
C
22
278
161
196
193
179
7
114
36
10
252
32
11
253
154

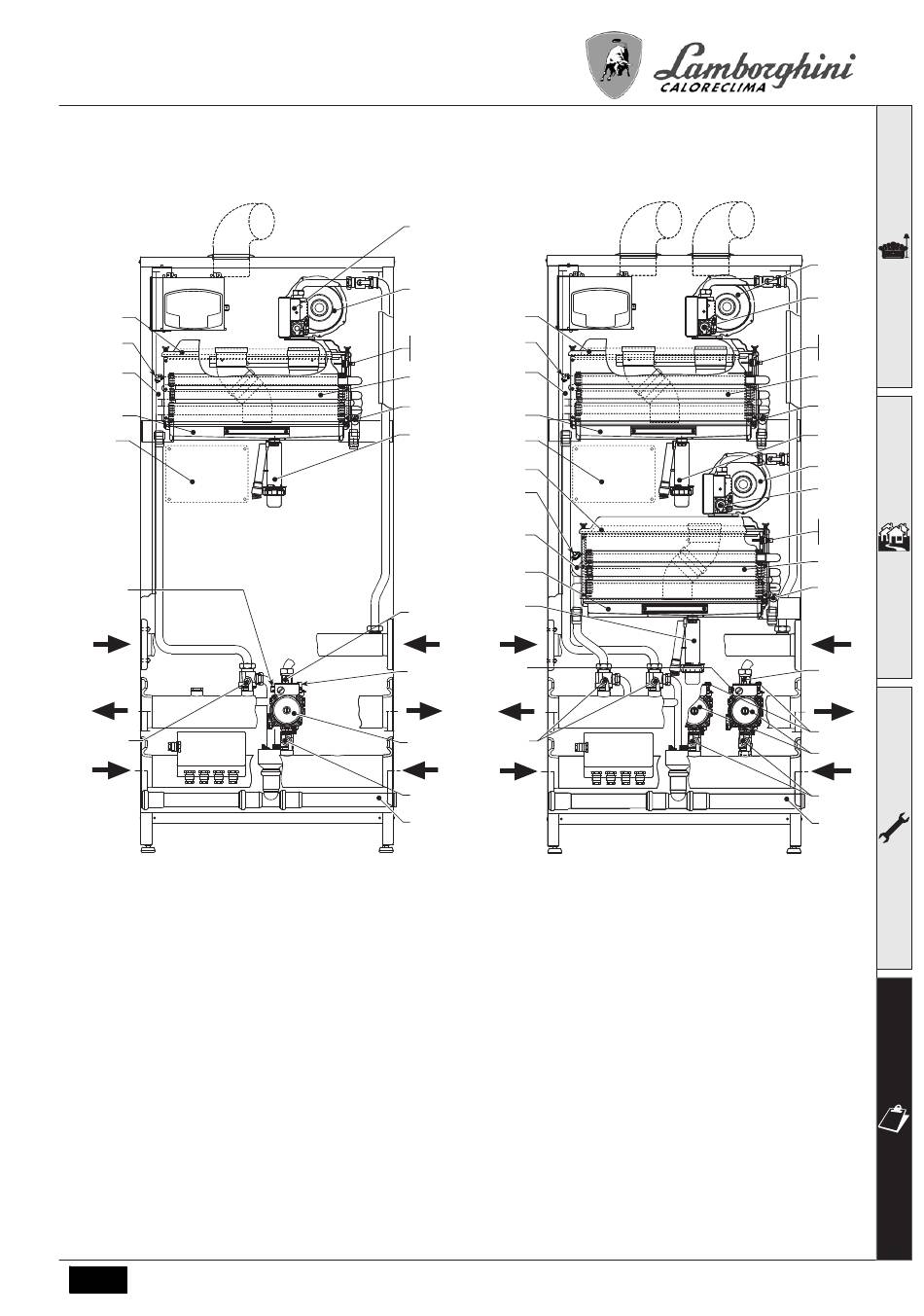

fig. 42 - Vista general
193 Sifón
196 Depósito de condensados
252 Llave de interceptación y descarga de 3 vías
253 Llave de interceptación
278 Sensor doble (Seguridad + Calefacción)
C
cod. 3540H322 - 09/2008 (Rev. 01)
B
Centralita del regulador en cascada y soporte
(opcional)
16
44
81
82
19
186
193
16
44
81
82
19
186
179
36
32
253
154
181
