4.2 Gesamtansicht und Hauptkomponenten

A
22
278
161
196
C
114
7
10
252
11
A Modell Reply 51/i
B Modell Reply 71/i-101/i
7 Gaseintritt
10 Anlagenvorlauf
11 Anlagenrücklauf
16 Gebläse
19 Brennkammer
22 Brenner
32 Heizungsumwälzpumpe
36 Automatische Entlüftung
44 Gasventil
82 Überwachungselektrode
114 Wasser-Druckwächter
154 Kondensatablassrohr
161 Kondensat-Wärmetauscher
179 Rückschlagventil
186 Rücklaufsensor
188 Zündelektrode
DE
44
16
22
81
278
82
161
19
186
196
193
C
22
278
161
196
193
179
7
114
36
10
252
32
11
253
154

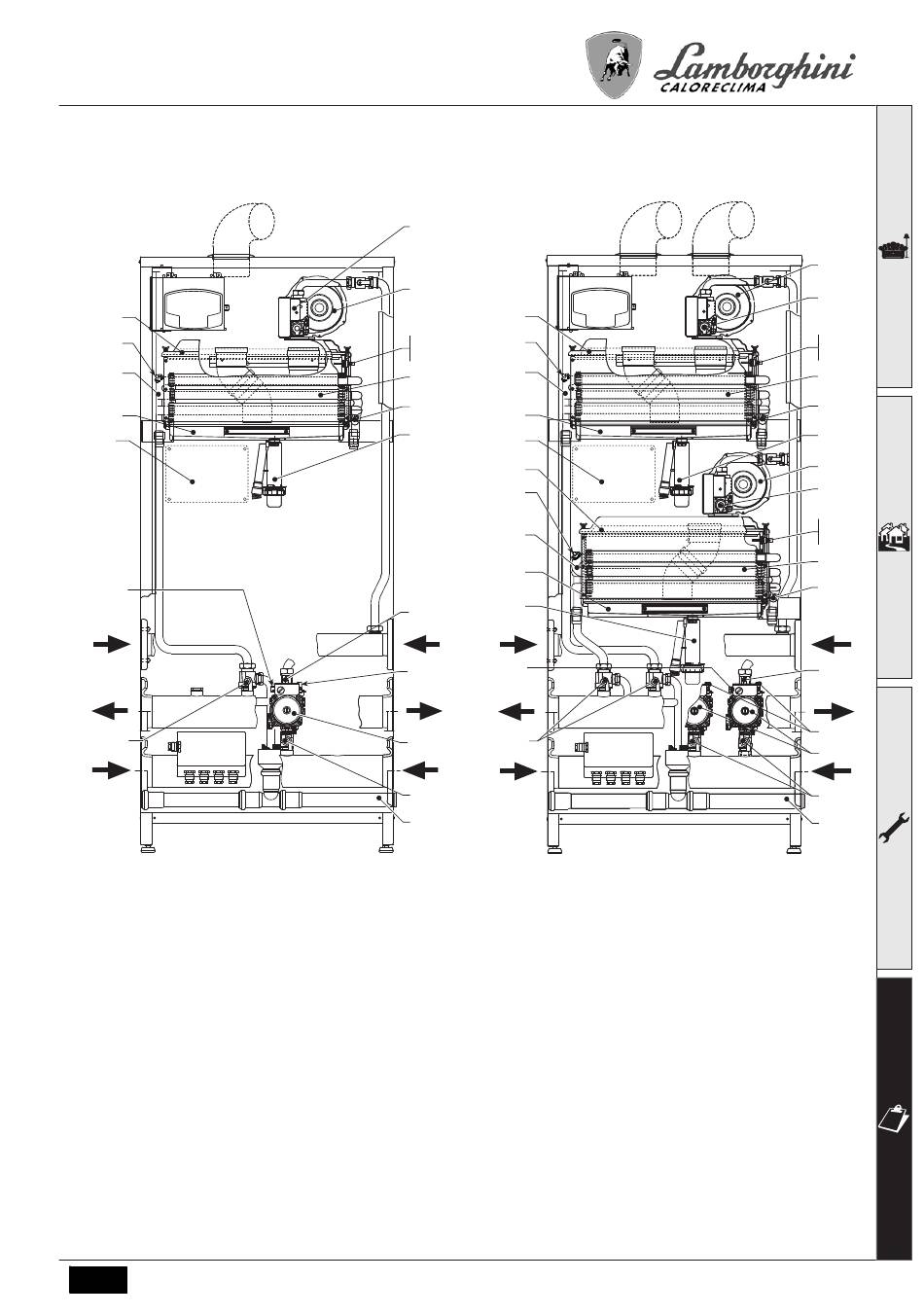

abb. 42 - Gesamtansicht
193 Siphon
196 Kondensatwanne
252 3-Wege-Absperr- und -Ablasshahn
253 Absperrhahn
278 Doppelsensor (Sicherheit + Heizung)
