Für den Anschluss in Kaskadenschaltung
1. Die Module anschließen, siehe abb. 27
A
25 26 27 28 29 30
A 1. Modul
B 2. Modul
2. Alle elektrischen Anschlüsse (Klemmen von 4 bis 24) am Modul Nr. 1 durchführen
3. An den restlichen Modulen nur die elektrische Zuleitung anschließen, sowie eventuell die Kontakte für: Brenner ein-
geschaltet (300), Störungskontakt (301) und Eingang Fernreset (302).
4. Die ganze Kaskade mit Strom versorgen
5. Nach Abschluss der Prozedur "FH" den einwandfreien Betrieb der Kaskade überprüfen:
• Modul 1: Pfeilsymbol oben links auf dem Display
• Modul 2: Pfeilsymbol unten rechts auf dem Display
• Modul 3: Pfeilsymbol unten rechts auf dem Display
• Modul 4: Pfeilsymbol oben rechts auf dem Display
Andernfalls die Stromversorgung trennen und die Verdrahtung in abb. 27 kontrollieren.
Einstellungen
Alle Einstellungen müssen am Modul Nr. 1 vorgenommen werden.
Mögliche Störungen
Wenn aus irgendeinem Grund der elektrische Anschluss eines Moduls unterbrochen wird, aktiviert das Modul 1 die
Störung F70.
Wenn aus irgendeinem Grund der elektrische Anschluss eines Moduls unterbrochen wird, aktiviert das darauf folgende
Modul die Störung F71.
208
B
25 26 27 28 29 30

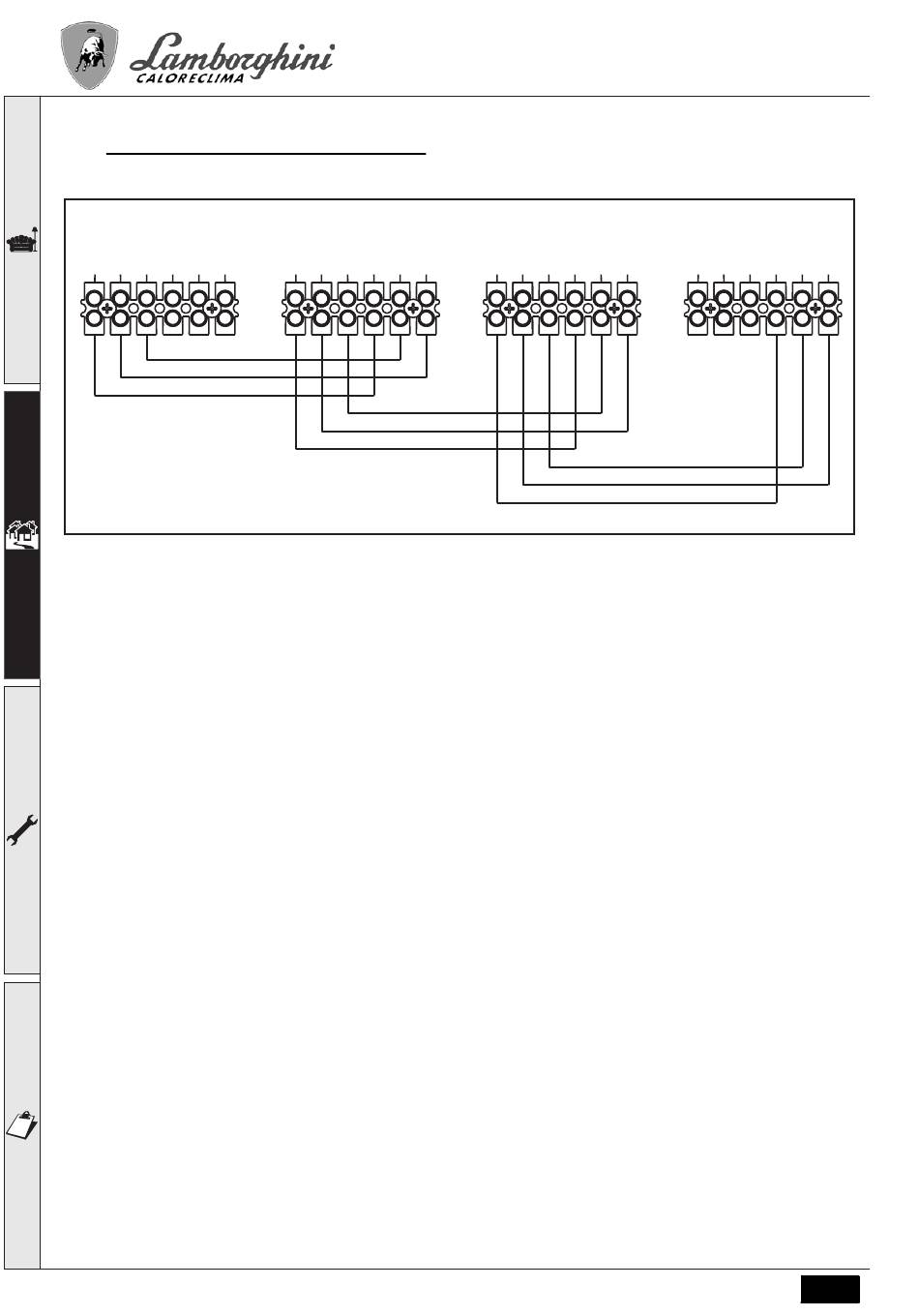

abb. 27 - Kaskadenanschluss
cod. 3540H322 - 09/2008 (Rev. 01)
Reply 51 - 71 - 101
C
25 26 27 28 29 30
C 3. Modul
D 4. Modul
D
25 26 27 28 29 30
