H Operación Utilizando El Operador Digital; Operación - Omron SYSDRIVE 3G3MV Manual De Operación

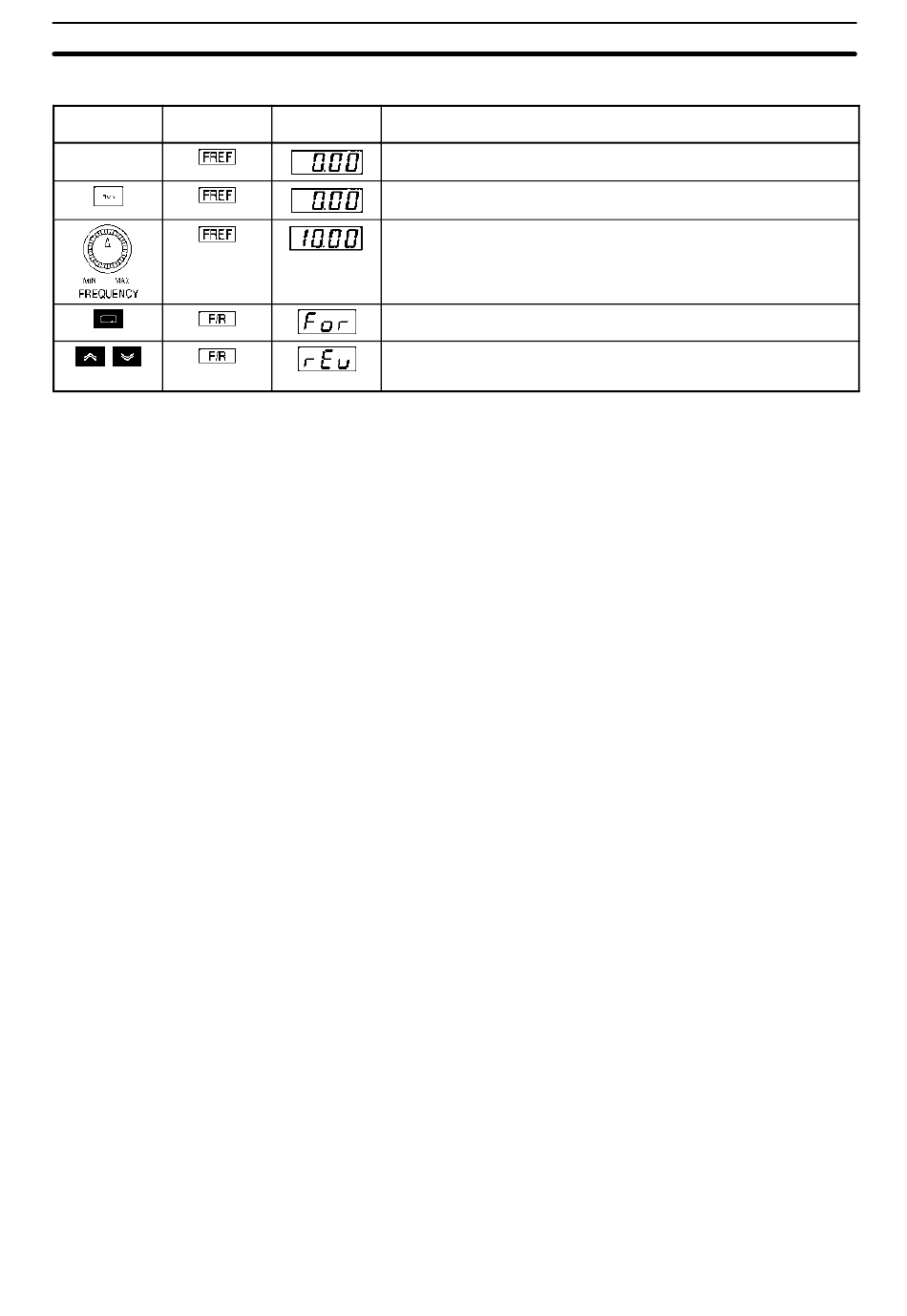

Ejemplo de operación
Secuencia de Indicador
teclas
Operación con carga real
H Marcha directa/inversa mediante el Operador Digital
Ejemplo de
display
Monitoriza la referencia de frecuencia.
Pulsar la tecla RUN. Se encenderá el indicador RUN.
Girar lentamente en sentido horario el potenciómetro FREQ.
Se visualizará la referencia de frecuencia monitorizada.
El motor empezará a girar adelante de acuerdo con la referencia de frecuencia.
Pulsar la tecla de Modo para poner a ON el indicador F/R.
Se visualizará "For".
Utilizar la tecla Más o Menos para cambiar la dirección de rotación del motor.
La dirección de rotación seleccionada será efectiva cuando se cambie el
display después de pulsar la tecla.
• Después de cambiar la referencia de frecuencia o la dirección de rotación,
comprobar que no haya vibraciones o ruidos extraños producidos por el mo-
tor.
• Comprobar si no se han producido fallos en el convertidor durante la opera-
ción.
H Parar el motor
• Para finalizar la operación del motor en vacío, en marcha directa o inversa,
pulsar la tecla STOP/RESET. El motor se parará.
• Después de comprobar la operación con el motor en vacío, conectar el siste-
ma mecánico y hacerlo funcionar con carga real.
Nota Antes de operar con el Operador Digital, comprobar que el potenciómetro
FREQ está puesto a MIN.
H Conexión del sistema
• Conectar el sistema mecánico una vez comprobado que el motor está com-
pletamente parado
• Cerciorarse de apretar todos los tornillos de fijación del eje del motor al siste-
ma mecánico.
H Operación utilizando el Operador Digital
• En caso de fallo durante la operación, asegurarse de que se tiene fácil acceso
a la tecla Stop del Operador Digital.
• Utilizar el Operador Digital de la misma forma que en operación sin carga.
• Primero seleccionar la referencia de frecuencia a una velocidad baja, una dé-
cima parte de la velocidad de operación normal
H Comprobar el estado de operación
• Una vez comprobado que la dirección de operación es correcta y que la
máquina funciona sin problemas a velocidad baja, aumentar la referencia de
frecuencia.
• Después de cambiar la referencia de frecuencia o la dirección de rotación,
comprobar que no hay vibraciones o sonidos extraños producidos por el mo-
tor. Chequear el display de monitorización (IOUT o monitorización multifun-
ción U03) para confirmar que la corriente de salida no es excesiva.
