MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC

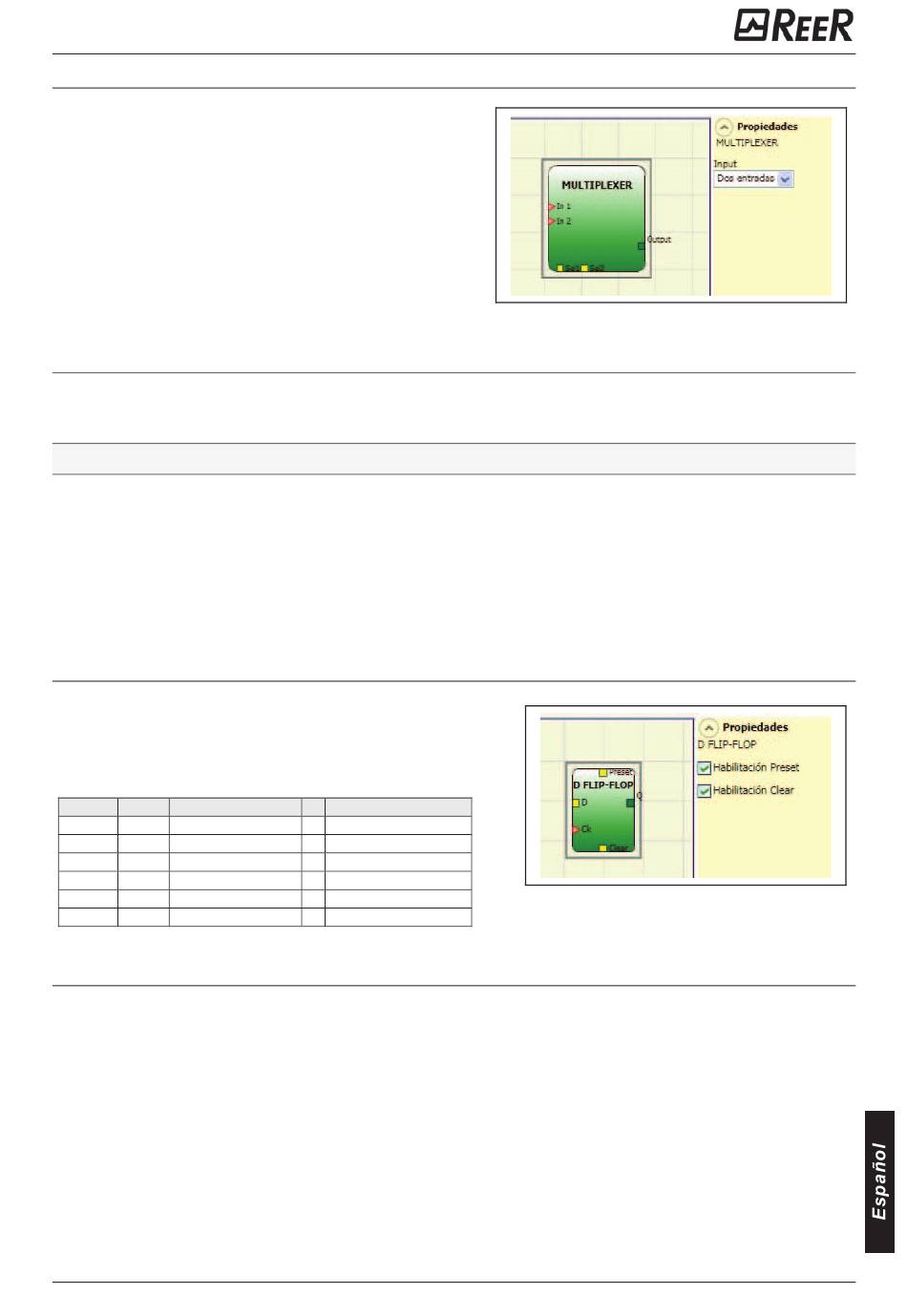

MULTIPLEXER
El operador lógico MULTIPLEXER permite llevar
en salida la señal de las entradas In
base del Sel
seleccionado. Si las entradas
x
Sel1÷Sel4 tienen un solo bit en 1 (TRUE), la
línea seleccionada In n se conecta con la salida
Output. Si:
- más de una entrada SEL es 1 (TRUE)
- ninguna entrada SEL es 1 (TRUE)
la salida Output está en 0 (FALSE),
independientemente del estado de las entradas
In n.
Parámetros
Input: permite configurar el número de entradas de 2 a 4.
OPERADORES MEMORIAS
Los operadores de tipo MEMORIA permiten al usuario mantener memorizados a su
voluntad datos (VERDADEROS o FALSOS) que llegan de otros objetos que componen el
proyecto.
Las variaciones de estado se producen según las tablas de verdad mostradas para cada
operador.
D FLIP FLOP (número máximo = 16)
El operador D FLIP FLOP permite memorizar en la
salida Q el estado previamente configurado según
la siguiente tabla de verdad.
Preset Clear
Ck
1
0
0
1
1
1
0
0
0
0
Frente de subida 1
0
0
Frente de subida 0
Parámetros
Preset: si está seleccionado, habilita la posibilidad de llevar a 1 (TRUE) la salida Q.
Clear: si está seleccionado, habilita la posibilidad de poner a cero la
memorización.
8540780 • 21 de marzo 2014 • Rev.20
x
D
Q
X
X
1
X
X
0
X
X
0
L
X Mantene memoria
1
0
sobre la
101
