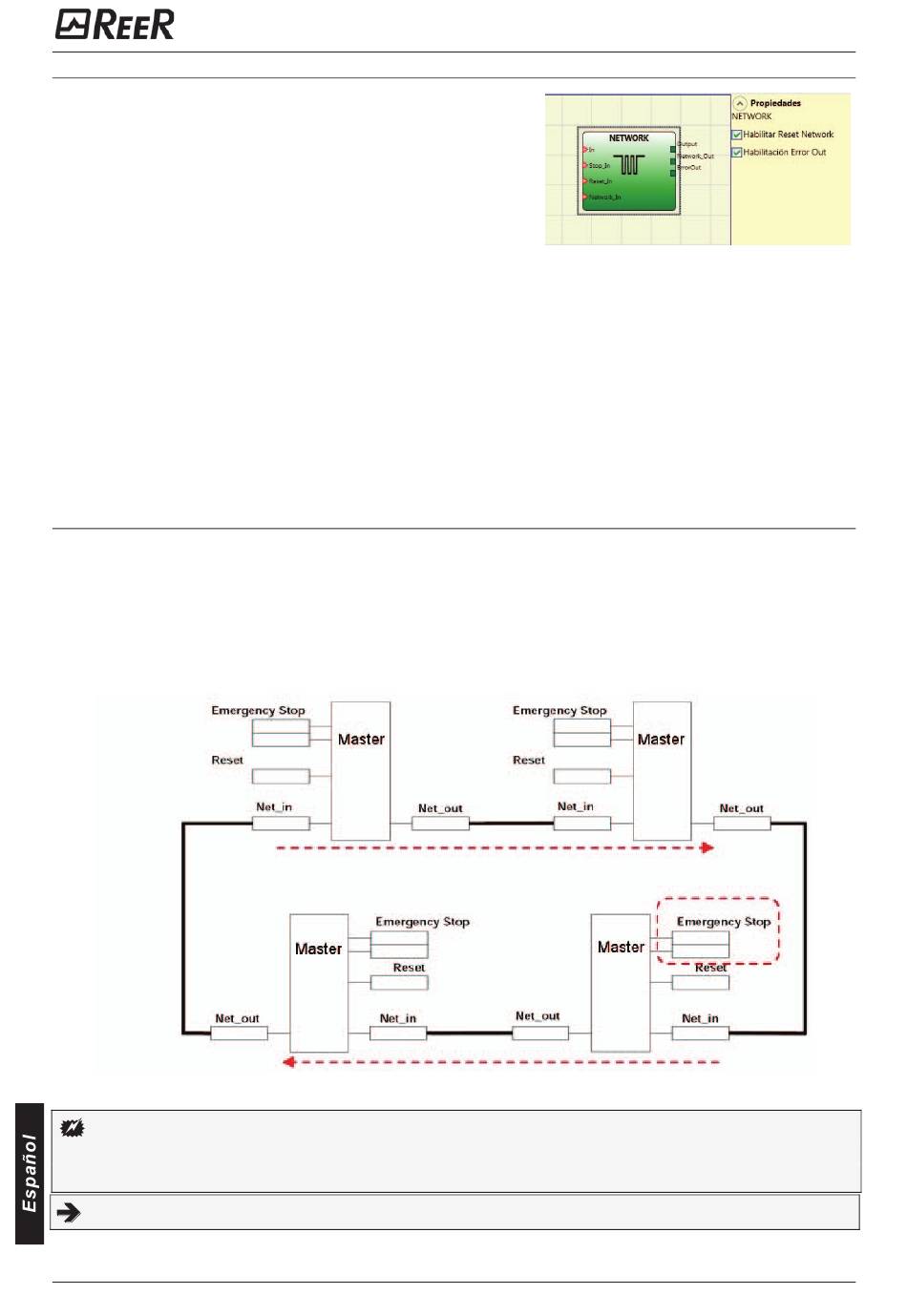

NETWORK
El operador Network permite distribuir los mandos de
Stop y de Reset mediante una simple red local. Mediante
Network_in y Network_out las señales de START, STOP
y RUN se intercambian entre los distintos nodos.
Principio de funcionamiento.
Este operador permite una sencilla distribución de los
mandos de parada y restablecimiento en una red local
Mosaic.
El operador Network tendrá siempre:
1) la entrada Network_In conectada a una entrada individual o doble, deberá estar conectada
a la salida Network_Out del módulo que la antecede en la red local.
2) la salida Network_Out conectada a una señal de STATUS o a una salida OSSD, deberá estar
conectada a la entrada Network_in del módulo que le sigue en la red local.
3) las Entradas Stop_In y Reset_In estarán conectadas a dispositivos de entrada que actúan
como Stop (por ej. E-STOP) y Reset (por ej. SWITCH), respectivamente.
4) la entrada In puede estar conectada libremente en el esquema (por ej. Bloques funcionales
de entrada o resultados de combinaciones lógicas).
5) la salida Output podrá estar conectada libremente en el esquema. Output es 1 (TRUE)
cuando la entrada IN es 1 (TRUE) y el bloque funcional se encuentra en estado reiniciado.
Parámetros
Habilitación Reset Network:
funcional por parte de la red distribuida. Si no está habilitado, cada restablecimiento del bloque
funcional puede producirse sólo mediante la entrada local Reset_In.
Habilitación error out:
Ejemplo de aplicación:
El comando RESET debe ser instalado fuera de todas las áreas peligrosas de la red en
los lugares donde las zonas de peligro y zonas enteras de trabajo son claramente
visibles.
El número máximo de módulos MASTER que se puede conectar en la red es igual a 10.
116
si está seleccionado, permite el restablecimiento del bloque
si está seleccionado habilita la presencia de la señal de estado Error_Out
Flujo de datos de red
MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
8540780 • 21 de marzo 2014 • Rev.20
