Instalación (MDR60A0150/0370/0750 y MDR61B1600/2500)
10
Indicaciones de instalación

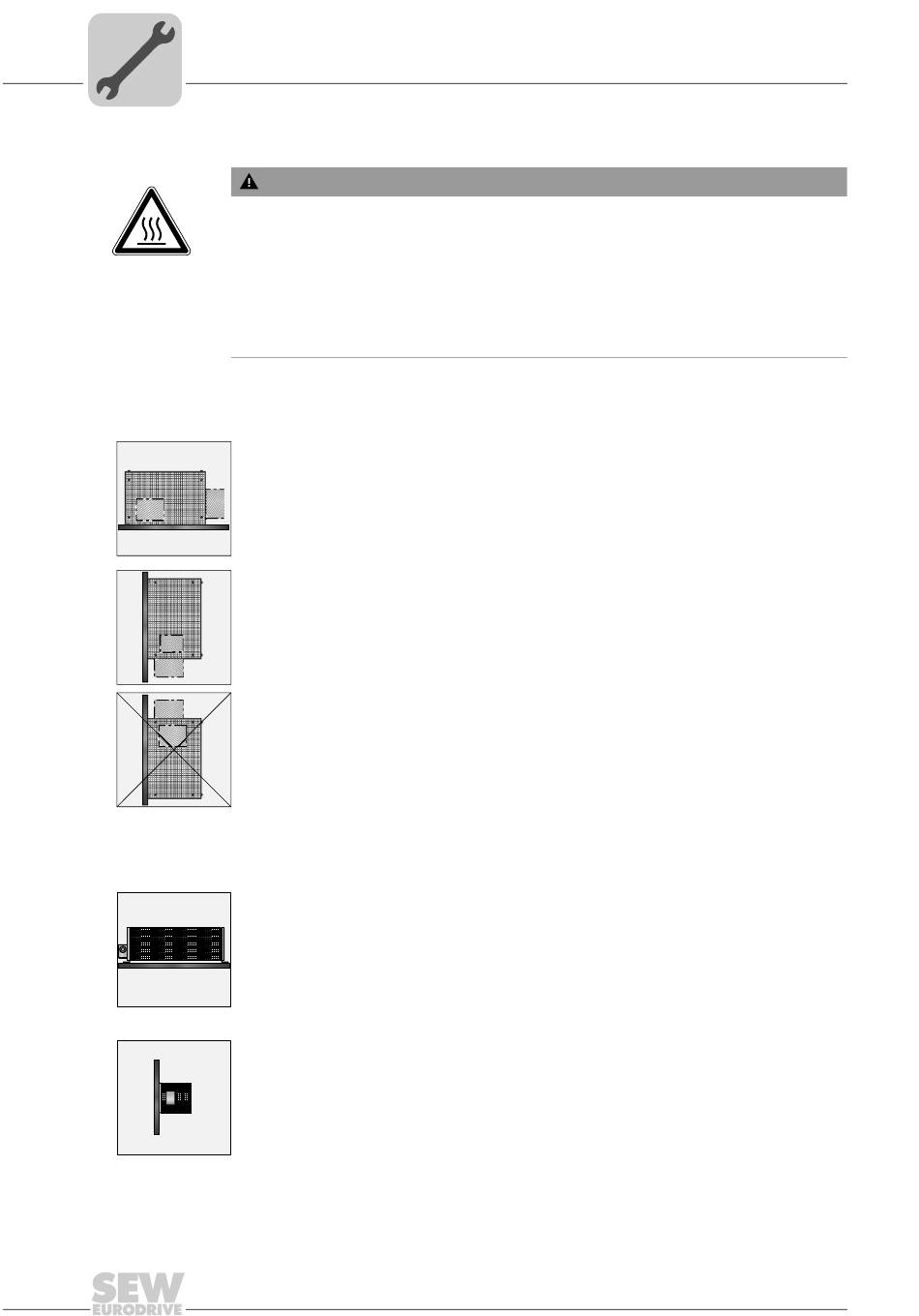

10.1.7 Montaje permitido de las resistencias de frenado

Resistencias de
rejilla de acero
Resistencias de
alambre
108
¡ADVERTENCIA!
Si se lleva a cabo un montaje no permitido, puede producirse una acumulación de
calor en la resistencia de frenado debido a la convección reducida. Si se activa el
contacto de temperatura o se sobrecalienta la resistencia de frenado, es posible que
la instalación se detenga.
Tenga en cuenta las siguientes distancias mínimas:
aprox. 200 mm de componentes y paredes contiguos
aprox. 300 mm de componentes/techos ubicados encima
Al montar las resistencias de rejilla de acero, tenga en cuenta las siguientes
especificaciones:
Permitido: Montaje en superficies horizontales.
Permitido: Montaje en superficies verticales con las bornas apuntando hacia abajo
si hay una chapa perforada en la parte superior.
No permitido: Montaje en superficies verticales con las bornas hacia arriba, hacia
la derecha o la izquierda. (En caso necesario, las bornas de conexión también se
pueden colocar dentro de la rejilla de acero. En este caso tenga también en cuenta
la posición de las bornas de conexión.)
Al montar las resistencias de alambre, tenga en cuenta las siguientes especificaciones:
Permitido: Montaje en superficies horizontales.
Permitido: Montaje en superficies verticales si hay una chapa perforada en la parte
superior o bornas de conexión en la parte inferior.
Manual de sistema – MOVIDRIVE
®
MDR60A/61B y MOVIDRIVE
®
MDX62B
