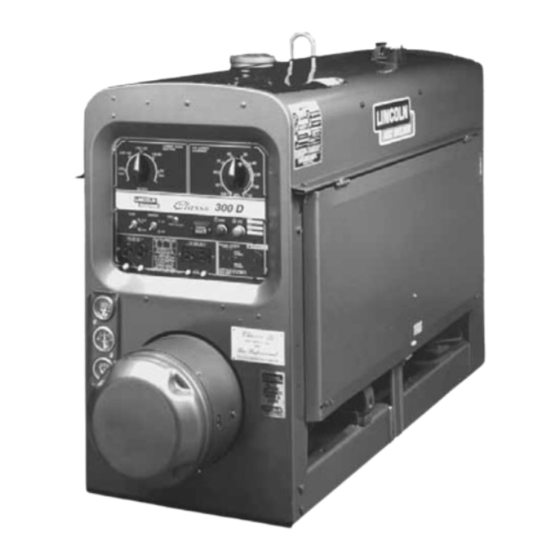

Lincoln Electric CLASSIC 300 D PERKINS Manual Del Operador
Ocultar thumbs
Ver también para CLASSIC 300 D PERKINS:
- Manual del operador (37 páginas) ,
- Manual del operador (36 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
CLASSIC
Para máquinas con códigos números 11110, 11111, 11248, 11249, 11280, 11281, 11411, 11412
This manual covers equipment which is no
longer in production by The Lincoln Electric Co.
Speci cations and availability of optional
features may have changed.
La seguridad depende de
usted
El equipo de soldadura por arco y
de corte Lincoln está diseñado y
construido teniendo la seguridad
en mente. Sin embargo, su
seguridad
general
puede
incrementarse por medio de una
instalación adecuada... y una
operación cuidadosa de su parte.
NO
INSTALE,
OPERE
REPARE ESTE EQUIPO SIN
LEER ESTE MANUAL Y LAS
PRECAUCIONES
DE
GURIDAD CONTENIDAS EN EL
MISMO. Y, lo más importante,
piense antes de actuar y sea
cuidadoso.
• Sales and Service through Subsidiaries and Distributors Worldwide •
Cleveland, Ohio 44117-1199 U.S.A. TEL: 216.481.8100 FAX: 216.486.1751 WEB SITE: www.lincolnelectric.com
300 D PERKINS
®
O
SE-
MANUAL DEL OPERADOR
• World's Leader in Welding and Cutting Products •
Copyright © Lincoln Global Inc.
IMS842-C
Noviembre. 2008
