VALBERG 953665 GGH 4 IC VET Manual Del Usuario
  1. Manuales
  2. Marcas
  3. VALBERG Manuales
  4. Estufas
  5. 953665 GGH 4 IC VET
  6. Manual del usuario
VALBERG 953665 GGH 4 IC VET Manual Del Usuario

VALBERG 953665 GGH 4 IC VET Manual Del Usuario

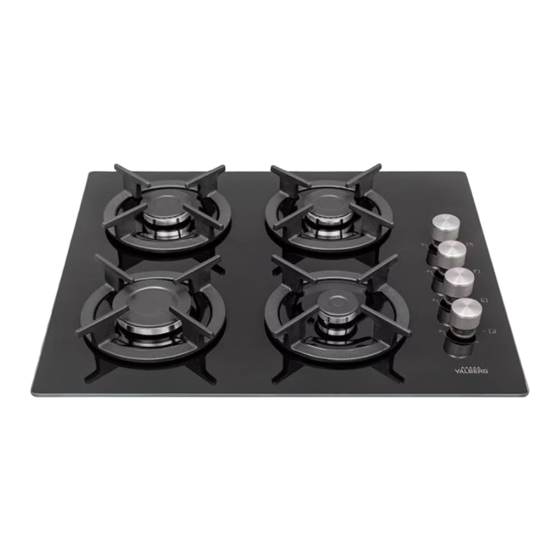

Placa de cocina
Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
03/2017
Plaque de cuisson
Kookplaat
Placa de cocina
953665 GGH 4 IC VET
GUIDE D'UTILISATION ....................................02
HANDLEIDING ................................................34
MANUAL DEL USUARIO .................................66
