Conexión de una PC para programación
2.
Los lazos se deben programar para Sondeo rápido (consulte el manual de programación para
obtener instrucciones específicas).
3.
Los módulos en un lazo completamente cargado se deben adherir a razón de dos módulos de
monitoreo a un módulo de control.
3.14.3 Instalación del SLC
Instale los módulos extensores y de control de lazo como se describe en la sección 3.8 "Conexión
de los módulos extensores y de control de lazo". Tenga en cuenta que no es necesario que el
número único de lazo del SLC asignado a un módulo coincida con la ubicación del módulo en el
gabinete. Para obtener detalles sobre el diseño, instalación y configuración de los lazos del SLC,
consulte el Manual de cableado eléctrico del SLC .
Canal B
B+ A+ B- A-
Lazos del SLC
3.15 Conexión de una PC para programación
Una PC que ejecuta la utilidad de programación VeriFire® Tools puede cargar y descargar el
programa operativo del panel de control cuando está unida a la conexión USB J15, conexión de
red/servicio (NUP) J1 o a la segunda conexión de red/servicio en una versión de cable o fibra del
NCM conectada. Consulte el CD de VeriFire® Tools para obtener instrucciones.
OBSERVACIONES: La descarga de funciones que cambian la programación básica del panel de
control debe ser realizada por el personal autorizado de turno y en el lugar donde se encuentre el
panel de control. Luego de descargar un programa, pruebe el panel de control de acuerdo con la
norma 72 de la NFPA.
Manual de instalación NFS2-3030/E — P/N 52544SP:E1 10/21/2011
B+ A+ B- A-
TB1
Conexiones del lazo del SLC en
módulos de control de lazo
Canal A
Canal B (lazo de salida)
Las conexiones
del lazo del SLC
son las mismas
para módulos
extensores y de
estilo 4
control de lazo

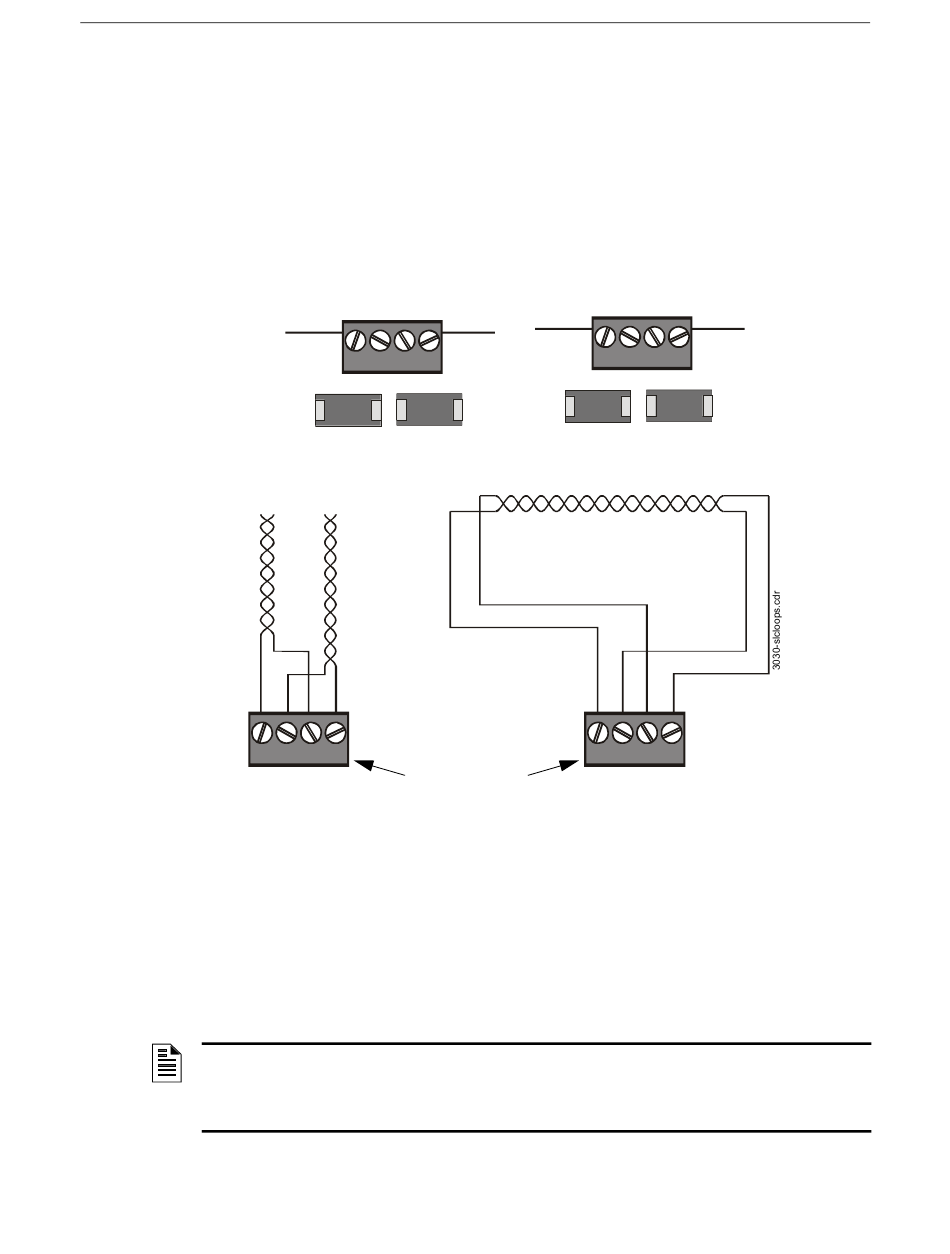

Figura 3.22 Cableado eléctrico y conexiones de lazos del SLC
B+ A+ B- A-
TB1
Conexiones del lazo del SLC #2
en módulo extensor de lazo
Canal A (retorno de lazo)
B+ A+ B- A-
Lazos del SLC
estilo 6
Instalación
No se permite la
conexión tipo "t-tap" en
un SLC de cuatro
39
