Controles operativos
las condiciones de alarma. Seleccione la función de mensaje de voz y confirme que el mensaje
se pueda oír en las zonas de fuego afectadas. Repita el paso anterior con cada circuito de
dispositivos de iniciación y con cada dispositivo direccionable.
OBSERVACIONES: Valores de resistencia del SLC:
Valores de resistencia del SLC: La resistencia de CC total del par de SLC no puede superar los
50 ohms.
Para obtener instrucciones acerca de cómo medir la resistencia de CC total de un par de SLC
con componentes asociados, consulte la sección "Medición de la resistencia del lazo" del Manual
de cableado eléctrico del SLC (P/N 51253).
La resistencia de CC mínima entre los conductores de un par de SLC sin componentes
asociados no puede ser menor que 1 K ohms.
Mida la resistencia de CC en un lazo sin componentes asociados como se muestra en la
figura 5.1 en la página 55.
Cero Ohms a tierra causará una falla de tierra.
En los sistemas equipados con un circuito telefónico de bomberos, haga una llamada desde un
circuito telefónico y confirme una indicación de timbre. Responda la llamada y confirme la
comunicación con la persona que llama. Finalice la llamada y repítala con cada circuito
telefónico del sistema.
Retire la energía CA, active un circuito de dispositivo de iniciación mediante un dispositivo de
iniciación de alarma o un dispositivo de iniciación direccionable en el SLC y verifique que
suenen los aparatos de notificación activos programados y se iluminen los indicadores de
alarma. Mida el voltaje de la batería con los aparatos de notificación activos. Reemplace
cualquier batería con un voltaje terminal inferior a 21,6 VCC y vuelva a suministrar energía
CA.
OBSERVACIONES: La prueba de la batería requiere baterías completamente cargadas. Si las
baterías son nuevas o están descargadas debido a un corte de energía reciente, cargue las
baterías durante 48 horas antes de realizar la prueba.
Regrese todos los circuitos a su condición anterior a la prueba.
Compruebe que todas las luces LED de estado estén apagadas y que la luz LED verde de
ENERGÍA esté encendida.
Notifique al personal del departamento de bomberos, estación central y/o edificio cuando
termine de probar el sistema.
Paso 1. Desconecte el canal B (salida) del SLC y el canal A (retorno) del SLC en el panel de control.
Paso 2. Mida y registre la resistencia en la salida del SLC.
Paso 3. Mida y registre la resistencia en el retorno del SLC.
La resistencia mínima es la menor de dos y tres.
PASO 2
Salida del SLC
Retorno del
SLC

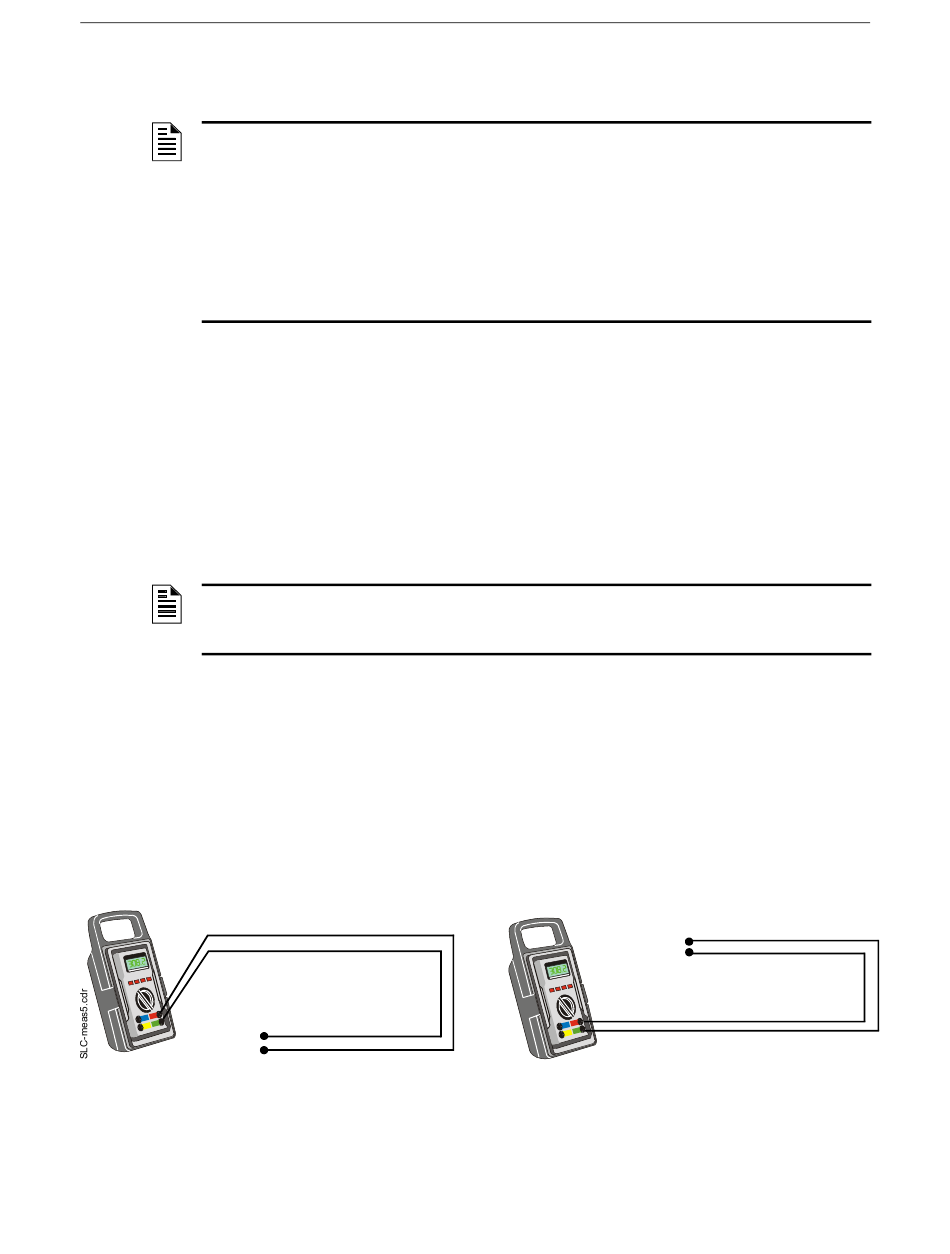

Figura 5.1 Medición de la resistencia de CC en un lazo del SLC sin componentes asociados
Manual de instalación NFS2-3030/E — P/N 52544SP:E1 10/21/2011
PASO 3
Salida del SLC
Retorno del SLC
Prueba del sistema
55
