Conexión de una estación de suspensión/descarga de agente NBG-12LRA
5.
Todas las aplicaciones que utilizan el FCM-1-REL tienen limitación de energía:
a.
b.
6.
Consulte el Manual de programación de NFS2-3030 para obtener instrucciones sobre la
configuración del temporizador de impregnación.
El módulo FCM-1-REL debe programarse con el código de tipo de descarga correcto listado en el
Manual de programación de NFS2-3030.
4.9 Conexión de una estación de suspensión/descarga de
agente NBG-12LRA
Conexiones típicas. La figura 4.14 muestra conexiones típicas para conectar una estación de
suspensión/descarga de agente NBG-12LRA.
NBG-12LRA
Consulte el documento
51369 para obtener detalles
de instalación.
Modo de la ELR
(resistencia de fin de
línea) R-47K
supervisado y con
limitación de energía
Energía de 24 VCC desde
el suministro de energía
principal del FACP
Dispositivo de descarga
de 24 VCC listado en UL
Marrón
(utilizado con código de
tipo "Rel Ckt ULC")

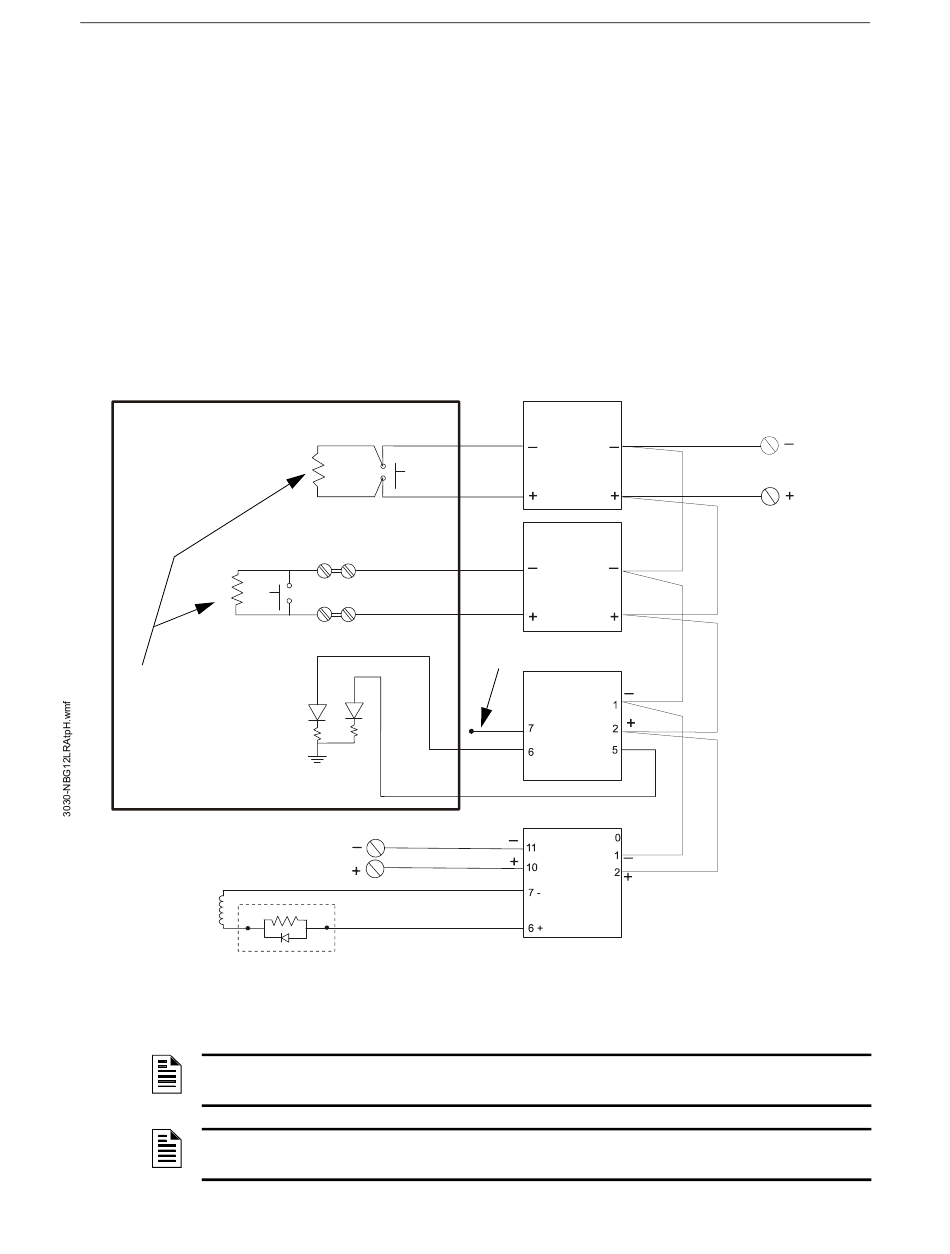

Figura 4.14 Conexiones típicas para una estación de suspensión/descarga de agente NBG-12LRA
OBSERVACIONES: Consulte Requisitos de circuitos para la sección 4.7, "Conexión de un dispositivo
de descarga a los módulos de control FCM-1 (solo aplicaciones de actualización)", en la página 50.
OBSERVACIONES: Los dispositivos para utilizar en aplicaciones de descarga se deben
programar como código de tipo RELEASE CIRCUIT o REL CKT ULC.
Manual de instalación NFS2-3030/E — P/N 52544SP:E1 10/21/2011
Programe el circuito de descarga para el código de tipo REL CKT ULC (circuito de
descarga en ULC) o RELEASE CKT (circuito de descarga).
Los circuitos están supervisados contra cortocircuitos y aperturas.
Suspensión manual
Descarga manual
Normal
Descarga
Común del
sistema (-)
Rojo
REL-47K
FMM-101
Negro
Amarillo
Rojo
Violeta
FMM-101
Yellow
Negro
Rojo
Violeta
+24 VCC sin restablecimiento
desde AMPS-24/E
FRM-1
C.
N.C.
N.O.
FCM-1
Aplicaciones
Lazo del SLC
al LCM-320 o
LEM-320 del
FACP
*Si el dispositivo del SLC
no coincide con el de esta
figura, consulte el
apéndice del manual del
SLC, que contiene
gráficos de conversión del
cableado eléctrico para los
módulos tipo V y H.
53
