Toro Groundsmaster 360 Manual Del Operador

Kit de bloqueo del diferencial

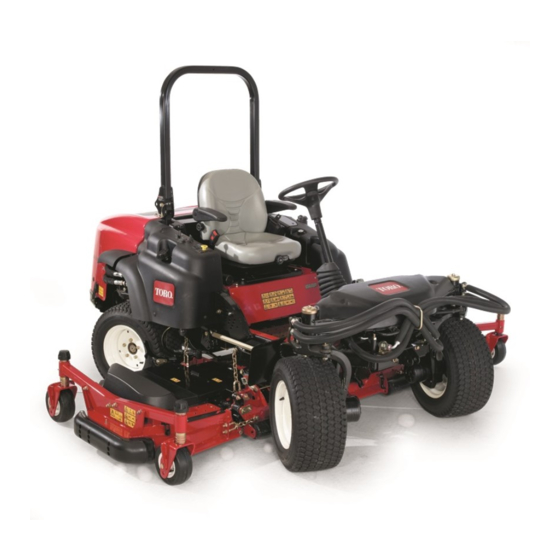

Máquina multiuso 2WD Groundsmaster 360
Nº de modelo 30508
Este producto contiene una o más sustancias químicas que el Estado de California considera
causantes de cáncer, defectos congénitos o trastornos del sistema reproductor.
Nota: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador.
Piezas sueltas
Utilice la tabla siguiente para verificar que no falta ninguna pieza.
Procedimiento
1
2
3
4
1
Preparación de la máquina
No se necesitan piezas
Procedimiento
1. Aparque la máquina en una superficie nivelada, baje la
carcasa, accione el freno de estacionamiento, pare el
motor y retire la llave del interruptor de encendido.
2. Desconecte el cable negativo del borne de la batería;
consulte el Manual del operador de la máquina.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Advertencia de la Propuesta 65
Descripción
No se necesitan piezas
Placa de montaje
Tornillo de cuello cuadrado (3/8" x 1")
Tuerca con arandela prensada (3/8")
Acoplamiento de 90°
Válvula de bloqueo del diferencial
Tornillo (1/4" x 2")
Tuerca con arandela prensada (¼")
Manguito
Interruptor
Arnés de cables
No se necesitan piezas
Registre su producto en www.Toro.com.
ADVERTENCIA
CALIFORNIA
Cant.
–
1
2
2
1
1
2
2
1
1
1
–
ADVERTENCIA
Un enrutado incorrecto de los cables de la
batería podría dañar la máquina y los cables,
causando chispas. Las chispas podrían hacer
explotar los gases de la batería, causando
lesiones personales.
• Desconecte siempre el cable negativo
(negro) de la batería antes de desconectar
el cable positivo (rojo).
• Conecte siempre el cable positivo (rojo)
de la batería antes de conectar el cable
negativo (negro).
3. Desconecte el cable positivo del borne de la batería;
consulte el Manual del operador de la máquina.
Reservados todos los derechos *3406-544* A
Form No. 3406-544 Rev A
®
Instrucciones de instalación
Uso
Preparación de la máquina.
Instale el kit.
Instale el interruptor.
Termine el montaje.
Traducción del original (ES)
Impreso en EE. UU.
