Aanbevelingen:
Let op de aanduidingen op het kastje
voor het aansluiten van de kabels in
de juiste richting.
Bij gebruik van speciale draden voor het
meten van de spanningen adviseren
wij adviseren de spanningsingangen
te beschermen met gG zekeringen
van 0,5 A.
SOCOMEC - Réf. : 875 452A

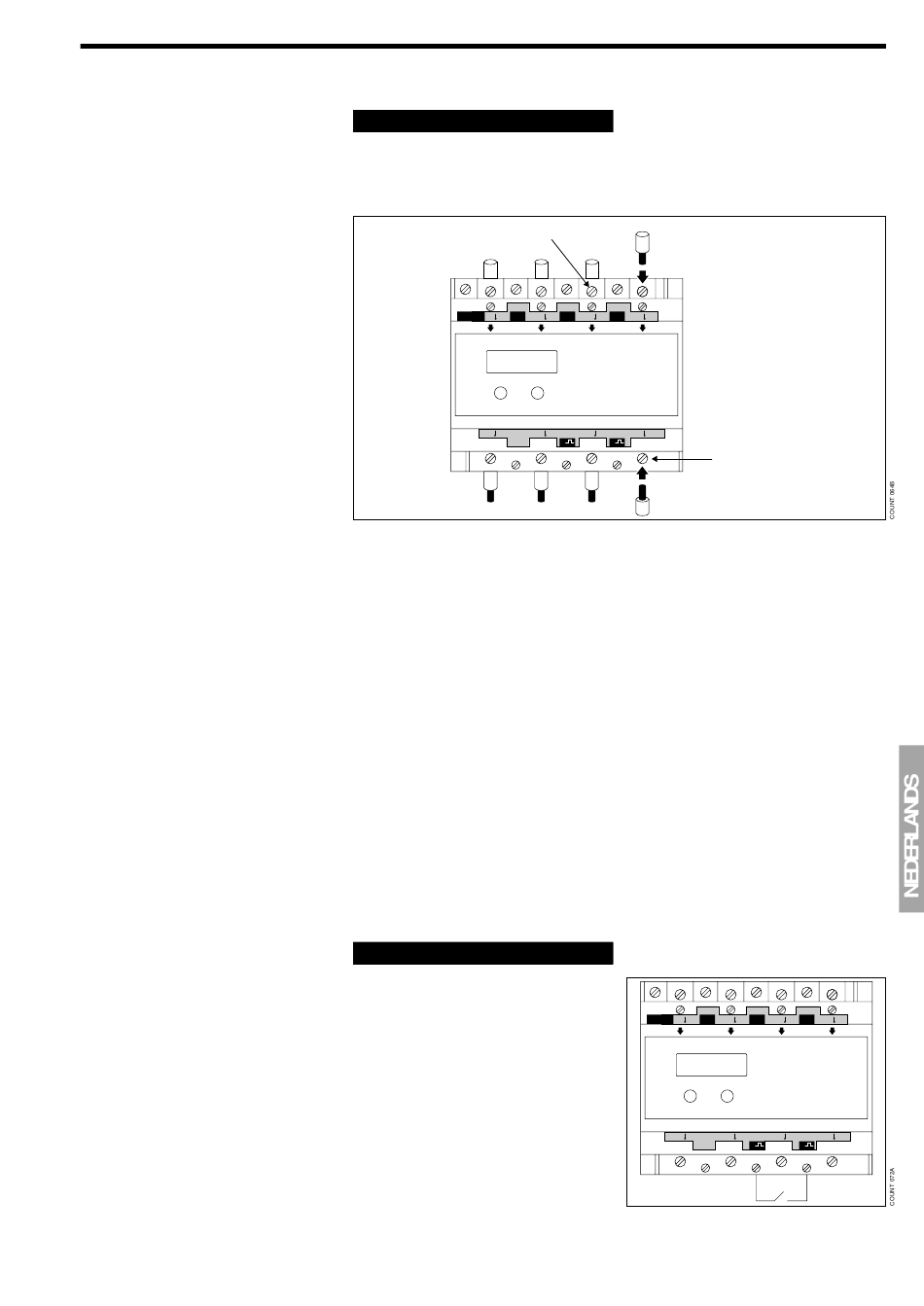

DOOR KABELDOORSNIJDING
Men heeft toegang tot de aansluit-
klemmen door de 2 deksels op te
lichten.
Klemmenschroeven aandraaien
om de kabel vast
te zetten
VN IN V1
IN
• Eenfasig (1BL):
- Stroom meten:
I1 langs beide zijden van het kastje
aansluiten
- Spanning meten:
Klemmen V1 en VN aansluiten
NB: Let op: brug plaatsen tussen V2
en VN met behulp van een draad met
maximum doorsnede van 2,5 mm
• Tweefasig (2BL):
- Stroom meten:
I1 en I2 langs beide zijden van het
kastje aansluiten
- Spanning meten:
Klemmen V1 en V2 aansluiten
Voor een optimale werking, advise-
ren we aansluiting met kabels met
een doorsnede van:
UITGANGEN MET PULSENEMITTOR
De Countis ATd stelt via een relais
(100 V - 0,5 A - 10 VA) een puls ter
beschikking voor de actieve energie
waarvan het gewicht is vastgesteld
op 100 Wh met een configureerbare
duur (zie § programmering).
POWER
I1 V2 I2 V3 I3
I1 I2 I3
1 2
100 Wh 100 Wh
• Gebalanceerde driefasenstroom
met of zonder nul (3 of 4 BL):
- Stroom meten:
I1 langs beide zijden van het kastje
aansluiten
- Spanning meten:
Aansluiten van V1, V2, V3 en VN
(indien nulleider voorhanden)
2 . • Ongebalanceerde driefasenstroom
met of zonder nul (3 of 4 NBL):
- Stroom meten:
I1, I2, I3 en IN (indien nulleider
voorhanden) langs beide zijden van
het kastje aansluiten
- Spanning meten:
Aansluiten van V1, V2, V3 en VN
(indien nulleider voorhanden)
• 4 mm 2 (soepel en stijf) van 0 tot 32 A
• 10 mm 2 (soepel en stijf) van 32 tot 63 A
• 16 mm 2 (soepel en stijf) van 63 tot 80 A
VN IN V1
IN
Klemmenschroeven
aandraaien om
de kabelisolatie
te doorboren
POWER
I1 V2 I2 V3 I3
I1 I2 I3
1 2
100 Wh 100 Wh
