Extracción De Un Adaptador - Lenovo System x3250 M6 Guía De Servicio

Paso 9. Alinee la unidad óptica con la bahía de la unidad. A continuación, deslice la unidad óptica hacia la
bahía hasta que encaje en su sitio.

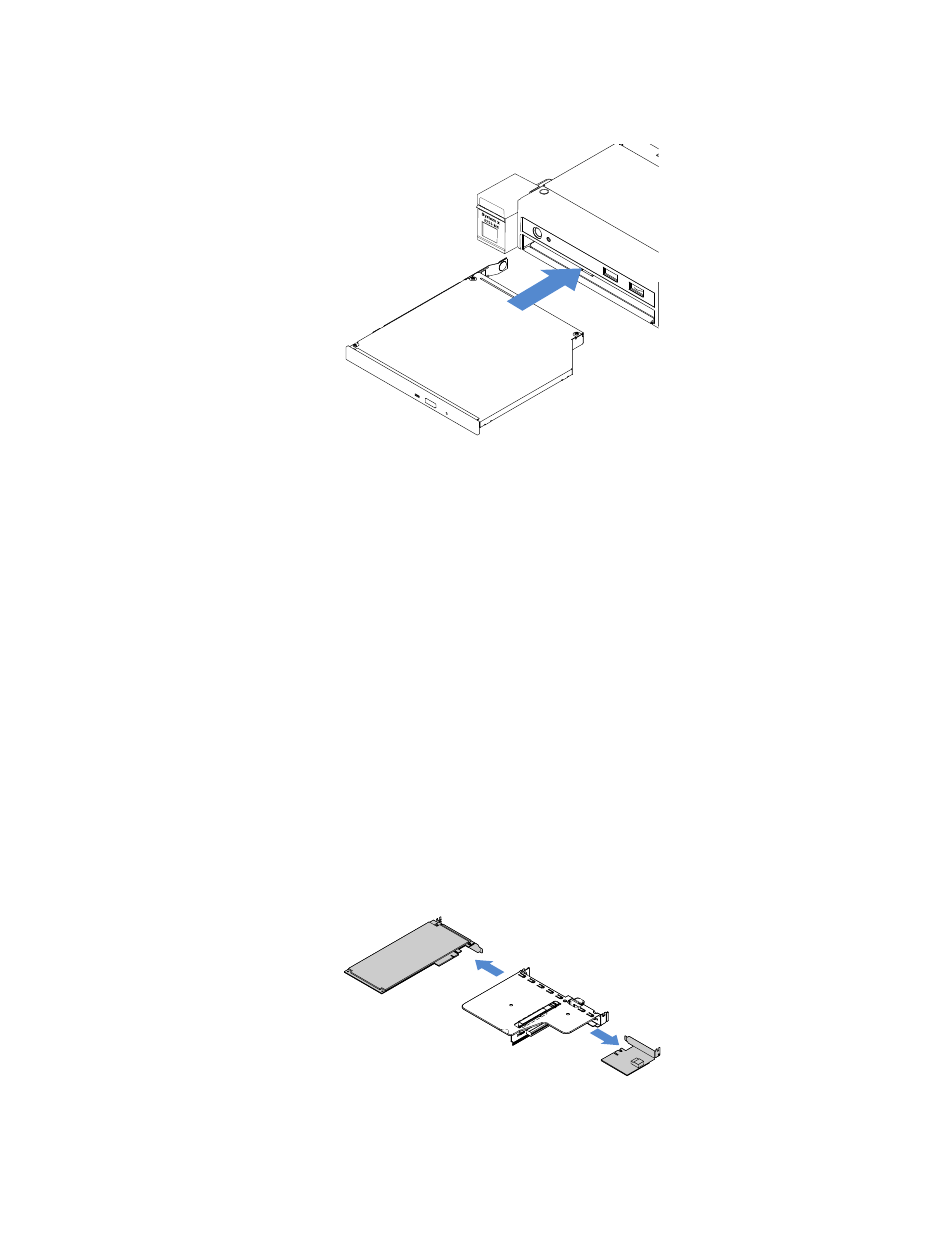

Figura 41. Instalación de la unidad óptica
Paso 10. Realice la sustitución de piezas. Consulte " " en la página 187.
Paso 11. Vuelva a instalar el marco biselado de seguridad. Consulte "Instalación del marco biselado de
seguridad" en la página 99.
Extracción de un adaptador
Para quitar un adaptador, lleve a cabo los pasos siguientes:
Paso 1. Apague el servidor. A continuación, desconecte todos los cables externos y retire todos los
dispositivos periféricos.
Paso 2. Retire la cubierta del servidor. Consulte la sección "Extracción de la cubierta del servidor" en la
página 94.
Paso 3. Extraiga el conjunto de la tarjeta de expansión PCI. Consulte la sección "Extracción del conjunto
de la tarjeta de expansión PCI" en la página 100.
Paso 4. Desconecte los cables del adaptador.
Paso 5. Agarre con cuidado el adaptador por su borde superior y extraiga el adaptador del conjunto de la
tarjeta de expansión PCI.
Figura 42. Extracción del adaptador
Paso 6. Realice la sustitución de piezas. Consulte " " en la página 187.
120
Lenovo System x3250 M6 Guía de servicio e instalación
