Para conectar la unidad óptica a la placa del sistema, haga lo siguiente:
1. Inserte un extremo del cable de la unidad óptica en la ranura en el soporte del conector. Luego, deslice el
conector hacia la izquierda, tal como se muestra, hasta que se coloque correctamente en la abrazadera.
2. Conecte el otro extremo del cable de la unidad óptica a la placa del sistema.

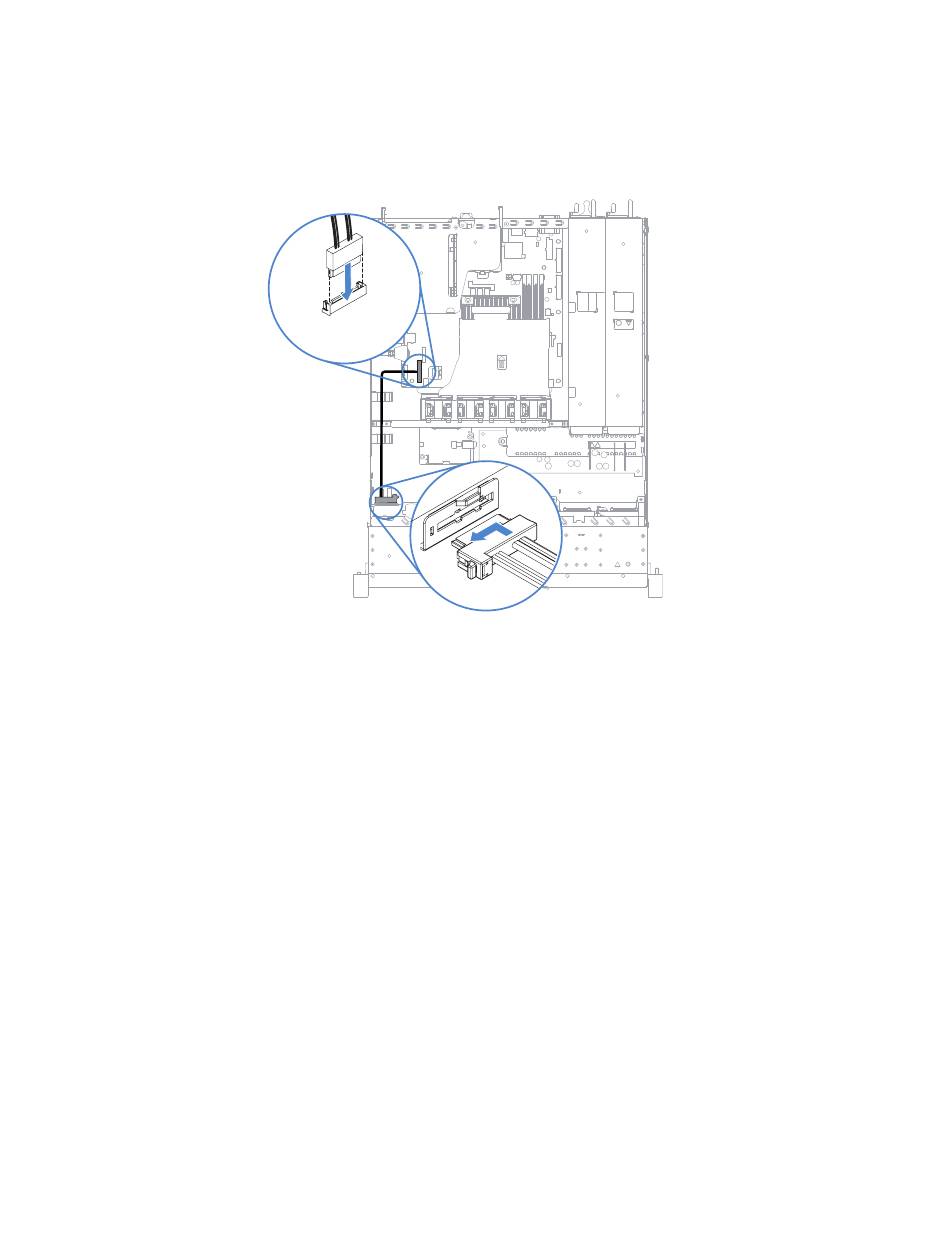

Figura 97. Conexión del cable de la unidad óptica
kit de optimización de la temperatura de operación, conexión de
Este tema proporciona información sobre la disposición de los cables internos del kit de optimización
de la temperatura de funcionamiento
Notas:
• Asegúrese de que el cable no esté pinzado y de que no cubra conectores ni obstruya ningún componente
de la placa del sistema.
• Asegúrese de que los cables correspondientes pasen a través de los clips para cables.
