Guía del usuario de la bandeja

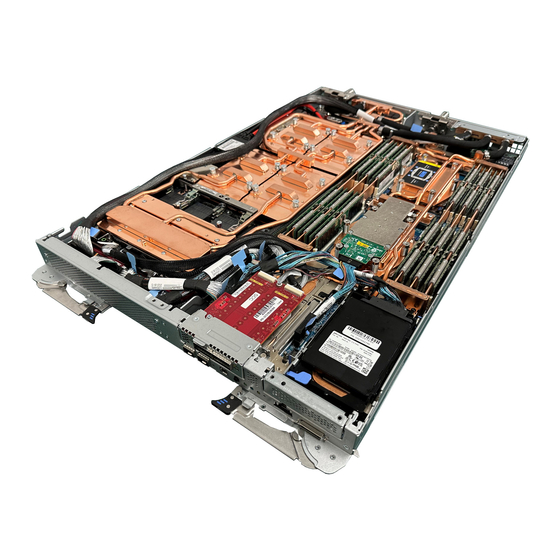

ThinkSystem SD650-N V3 Neptune DWC
Tipos de equipo: 7D7N

Publicidad

loading

Manuales relacionados para Lenovo ThinkSystem SD650-N V3 Neptune DWC

Resumen de contenidos para Lenovo ThinkSystem SD650-N V3 Neptune DWC

  • Página 1 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC Tipos de equipo: 7D7N...
  • Página 2 Antes de utilizar esta información y el producto al que brinda soporte, no olvide leer y comprender la información de seguridad y las instrucciones de seguridad, que están disponibles en: https://pubs.lenovo.com/safety_documentation/ Además, asegúrese de estar familiarizado con los términos y las condiciones de la garantía de Lenovo para su servidor, que se pueden encontrar en: http://datacentersupport.lenovo.com/warrantylookup Primera edición (Marzo 2024)
  • Página 3 Contenidos del paquete de solución..servicio experto) ... . . 211 Identificar la solución y acceder a Lenovo XClarity Sustitución de la placa del sistema (solamente Controller .
  • Página 4 LED de sensor de goteo..380 LED de la placa del sistema ..380 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 5 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2024...
  • Página 6 NEC, IEC 62368-1 e IEC 60950-1, el estándar de Seguridad de equipos electrónicos dentro del campo de audio/video, Tecnología de la información y Tecnología de comunicación. Lenovo supone que cuenta con la calificación para entregar servicio y que cuenta con formación para reconocer niveles de energía peligrosos en los productos.
  • Página 7 • Asegúrese de que el aislamiento no esté desgastado ni dañado. 3. Compruebe que no haya ninguna alteración obvia que no sea de Lenovo. Utilice un buen juicio con respecto a la seguridad de las alteraciones que no sean de Lenovo.
  • Página 8 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 9 Si se integra una función Features on Demand en la solución o en un dispositivo opcional que está instalado en la solución, puede adquirir una clave de activación para activar dicha función. Para obtener más información sobre Features on Demand, consulte: © Copyright Lenovo 2024...
  • Página 10 Lenovo XClarity Controller es el controlador de gestión habitual para el hardware del servidor Lenovo ThinkSystem. El Lenovo XClarity Controller combina varias funciones de gestión en un único chip de la placa del sistema del servidor. Algunas de las características únicas de Lenovo XClarity Controller son rendimiento mejorado, video remoto de mayor resolución y opciones de seguridad ampliadas.
  • Página 11 • Active Energy Manager Lenovo XClarity Energy Manager es una solución de gestión de energía y temperatura para los centros de datos. Puede supervisar y gestionar el consumo de alimentación y la temperatura de soluciones convergentes, NeXtScale, System x y ThinkServer y mejorar la eficiencia energética mediante Lenovo...
  • Página 12 (cuando se ve desde la parte frontal del alojamiento DW612S) • El nodo de GPU contiene la placa de 4 GPU NVIDIA HGX H100 y la placa de red (4 Connect-X 7). Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 13 • Nueva tecnología de zócalo (zócalo E con PCIe 5.0) LGA4677. Notas: 1. Utilice Setup Utility para determinar el tipo y la velocidad de los procesadores en el nodo. 2. Para ver una lista de procesadores compatibles, consulte https://serverproven.lenovo.com Capítulo 1 ThinkSystem SD650-N V3, Tipos 7D7N...
  • Página 14 • La bandeja solo admite la configuración completa de procesador y memoria (2 procesadores y 16 DIMM por nodo). • No se admite la combinación de velocidad de DIMM. • ADDDC no es compatible con DIMM ECC 9x4 (valor) Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 15 • Un puerto Gigabit Ethernet con conector RJ45, compartido entre el sistema operativo y Lenovo XClarity Controller. • Dos puertos SFP28 de 25 GB. Se comparte un puerto entre el sistema operativo y Lenovo XClarity Controller. Nota: Lenovo XClarity Controller la conexión es mutuamente exclusiva entre el conector Ethernet RJ45 y el puerto 1 SFP28 de 25 Gb.
  • Página 16 • Un puerto Gigabit Ethernet con conector RJ45, compartido entre el sistema operativo y Lenovo XClarity Controller. • Dos puertos SFP28 de 25 GB. Se comparte un puerto entre el sistema operativo y Lenovo XClarity Controller. Lenovo XClarity Controller la conexión es mutuamente exclusiva entre el conector Ethernet RJ45 y el puerto 1 SFP28 de 25 Gb.
  • Página 17 • Red Hat Enterprise Linux • SUSE Linux Enterprise Server Referencias: • Lista completa de los sistemas operativos disponibles: https://lenovopress.lenovo.com/osig • Instrucciones de despliegue del SO, consulte “Despliegue del sistema operativo” en la página 363. • Para obtener más información sobre la compatibilidad del sistema operativo de Intel...
  • Página 18 Además, el cumplimiento de dichas normativas gubernamentales depende de una variedad de factores adicionales, incluida la duración de la exposición de los empleados y si los empleados llevan protección auditiva. Lenovo recomienda consultar con expertos cualificados de este campo para determinar si cumple con la normativa vigente.
  • Página 19 Requisitos de agua Fuente de alimentación de DWC de 6900 W (200-208 VCA) • Temperatura de agua: – ASHRAE clase W+: temperatura de admisión de hasta 50 °C (122 °F) al bastidor • Presión máxima: 4,4 baras • Velocidad mínima de flujo de agua:1,0 litros por minuto por fuente de alimentación –...
  • Página 20 Si Lenovo determina que los niveles de partículas o gases del entorno han causado daños en el dispositivo, Lenovo puede condicionar el suministro de la reparación o sustitución de los dispositivos o las piezas a la implementación de las medidas correctivas adecuadas para mitigar dicha...
  • Página 21 Tabla 1. Límites para partículas y gases Contaminante Límites Gases reactivos Nivel de gravedad G1 según ANSI/ISA 71.04-1985 • El nivel de reactividad del cobre será inferior a 200 Angstroms al mes (Å/mes, ≈ 0,0035 μg/ -hora de aumento de peso). •...
  • Página 22 • OneCLI: aplicación CLI Conjunto de herramientas de Lenovo XClarity Essentials • Bootable Media Creator: aplicación de CLI, aplicación de GUI • UpdateXpress: aplicación de GUI Uso y descargas https://pubs.lenovo.com/lxce-overview/ Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 23 Manager https://pubs.lenovo.com/lxpm-overview/ Importante: Lenovo XClarity Provisioning Manager (LXPM) la versión compatible varía según el producto. Todas las versiones de Lenovo XClarity Provisioning Manager se denominan Lenovo XClarity Provisioning Manager y LXPM en este documento, a menos que se especifique lo contrario. Para ver la versión de LXPM admitida por su servidor, vaya a https://pubs.lenovo.com/lxpm-overview/...
  • Página 24 √ √ Essen- tials Lenovo XClarity Provisioning √ √ √ √ Manager Lenovo XClarity Integrator √ √ √ √ √ √ √ Lenovo XClarity Energy √ √ √ Manager Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 25 √ alta densidad ThinkSystem) Notas: 1. La mayoría de las opciones se pueden actualizar a través de Lenovo Tools. Algunas opciones, como el firmware de GPU o el firmware de Omni-Path, requieren la utilización de herramientas creadas por el proveedor.
  • Página 26 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 27 • TGP mínimo seleccionado por el usuario: 500 W (un máximo de 6 bandejas en el alojamiento) Nota: Si no coincide el valor de la función de limitación de alimentación de GPU y el número máximo de bandejas, puede producirse un impacto en el rendimiento de la GPU. © Copyright Lenovo 2024...
  • Página 28 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 29 También puede usarlo para forzar un vuelco de la memoria en la pantalla azul. Use este botón únicamente cuando el soporte de Lenovo se lo indique. © Copyright Lenovo 2024...
  • Página 30 Placas de frío del procesador Asa de leva frontal Placas de frío del módulo de memoria Numeración de la GPU En la ilustración siguiente se muestra la numeración de GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 31 Figura 4. Numeración de la GPU Vista superior del nodo de la GPU Figura 5. Vista superior del nodo de la GPU Tabla 4. Vista superior de los componentes en el nodo de la GPU Placa del transportador (para la placa de red) Conexión rápida del bucle de agua Placa de red Placa de distribución de alimentación del nodo de la...
  • Página 32 Las siguientes ilustraciones muestran los conectores internos de la placa del sistema. La siguiente ilustración muestra la ubicación de la numeración de las ranuras DIMM en la placa del sistema del nodo de cálculo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 33 Figura 7. Numeración de las ranuras DIMM en la placa del sistema del nodo de cálculo Figura 8. Ubicación del procesador Figura 9. Conectores internos de la placa del sistema del nodo de cálculo Tabla 6. Conectores internos de la placa del sistema del nodo de cálculo Conector del Trusted Cryptographic Module (TCM) Conector de alimentación 1 y 2 de la unidad Conector PCIe x 16 MCIO 1...
  • Página 34 Figura 10. Conmutadores de la placa del sistema del nodo de cálculo Tabla 7. Conmutadores de la placa del sistema Bloque de conmutadores SW5 Bloque de conmutadores SW13 Puente 44 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 35 Tabla 8. Definición del bloque de conmutadores SW5 Número Descripción de uso Nombre del conmutador conmuta- Apagado Encendido Forzar restablecimiento en caliente Restablecimiento del BMC (Predeterminado) Normal. del chip BMC Omisión temporal de la Actualización de ME por puente (Predeterminado) Normal. seguridad del firmware Machine Engine (ME) Alteración temporal de la...
  • Página 36 Consulte la sección siguiente para obtener información sobre los LED de alojamiento y la pantalla de diagnóstico disponibles. Para obtener más información, consulte “Resolución de problemas mediante LED de sistema y pantalla de diagnóstico” en la página 367. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 37 • T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de Nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará...
  • Página 38 Llave cruzada posterior Placa de distribución de alimentación (nodo de la GPU) Bandeja Bucle de agua Placa de distribución de alimentación (nodo de cálculo) Guía de DIMM Cubierta de DIMM Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 39 Tabla 12. Lista de piezas de SD650-N V3 (continuación) Descripción Tipo Índice Módulo de memoria Relleno de módulo de memoria Herramienta DIMM Kit de la placa de conducción Módulo OSFP Placa de la abrazadera de agua del VR Bloque de orificios de ventilación Artesa del bucle de agua del VR Unidad M.2 Llave cruzada frontal...
  • Página 40 • Los cables de alimentación para un país o región específico generalmente están disponibles solo en ese país o región. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 41 Identificación de la solución Si se pone en contacto con Lenovo para obtener ayuda, la información de tipo, modelo y número de serie de la máquina permite a los técnicos de soporte identificar su solución y proporcionar un servicio más rápido.
  • Página 42 Etiqueta de acceso de red de Lenovo XClarity Controller Además, la etiqueta de acceso de red de Lenovo XClarity Controller para ambos nodos puede encontrarse en la etiqueta de información desplegable ubicada en la parte frontal de la bandeja. Puede utilizar la información de la etiqueta desplegable para acceder a la dirección MAC y LLA de XCC de cada nodo.
  • Página 43 Figura 14. Etiqueta de acceso de red de Lenovo XClarity Controller en la pestaña de información extraíble. Etiqueta de servicio y código QR Además, la etiqueta de servicio del sistema está ubicada en la superficie interior de la cubierta de bandeja, proporciona un código de respuesta rápida (QR) para el acceso móvil a la información del servicio.
  • Página 44 • Puede pulsar el botón de encendido. • La solución se puede reiniciar automáticamente después de una interrupción de la alimentación. • La solución puede responder a solicitudes remotas de encendido enviadas a Lenovo XClarity Controller. Nota: Puede acceder a la interfaz del procesador de gestión para configurar el sistema sin suministrar alimentación a la solución.
  • Página 45 Capítulo 8 “Configuración del sistema” en la página 351. 1. Configure la conexión de red para Lenovo XClarity Controller a la red de gestión. 2. Actualice el firmware para la solución, si es necesario. 3. Configure el firmware para la solución.
  • Página 46 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 47 7d7n/downloads/driver-list/ Importante: Algunas soluciones de clúster requieren niveles de código específicos o actualizaciones de código coordinadas. Si el componente forma parte de una solución de clúster, verifique el menú de nivel © Copyright Lenovo 2024...
  • Página 48 Nota: Consulte las instrucciones específicas para el sistema para extraer o instalar una unidad de intercambio en caliente para ver posibles procedimientos adicionales que sea necesario realizar antes de extraer o instalar la unidad. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 49 • Asegúrese de que el aislamiento no esté desgastado ni dañado. 3. Compruebe que no haya ninguna alteración obvia que no sea de Lenovo. Utilice un buen juicio con respecto a la seguridad de las alteraciones que no sean de Lenovo.
  • Página 50 • Utilice siempre una muñequera antiestática u otro sistema de conexión a tierra cuando trabaje en el interior del servidor con la alimentación activada. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 51 1. Flat mode 2. Cache mode Hay información sobre la optimización del rendimiento de memoria y configuración de memoria disponible en el sitio web de Lenovo Press: https://lenovopress.lenovo.com/servers/options/memory Además, puede aprovechar un configurador de memoria, que está disponible en el siguiente sitio: https://dcsc.lenovo.com/#/memory_configuration...
  • Página 52 Tabla 15. La información de canal y ranura de DIMM alrededor de un procesador CPU 1 CPU 2 iMC1 iMC0 iMC2 iMC3 iMC3 iMC2 iMC0 iMC1 Canal de memoria Número de ranura de DIMM Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 53 Orden de instalación de DIMM DRAM Esta sección contiene información sobre cómo instalar DIMM DRAM correctamente. Orden de instalación del modo de memoria independiente En el modo de memoria independiente, los canales de memoria se pueden rellenar con DIMM en cualquier orden y puede llenar todos los canales para cada procesador en cualquier orden sin requisitos de coincidencia.
  • Página 54 • SD650-N V3 admite solo procesadores completos (dos procesadores por nodo). • No se permite mezclar DIMM con capacidades distintas. Todos los DIMM que se instalarán deben ser idénticos. • Los modos de memoria se pueden configurar en UEFI Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 55 • Intel Xeon CPU Max admite solo DIMM de 16 GB, 32 GB, 64 GB y 128 GB. ® ® Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 56 “Almohadillas de masilla y almohadillas de espacio para nodos de GPU y bucle de agua” en la página 49 • “Almohadillas de masilla y almohadillas de espacio para los componentes del nodo de cálculo” en la página 52 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 57 Almohadillas de masilla y almohadillas de espacio para nodos de GPU y bucle de agua Figura 17. Almohadillas de masilla y almohadillas de espacio para nodos de GPU y bucle de agua Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 58 Ambos lados pueden estar Almohadilla de masilla la GPU mirando hacia afuera Bucle de agua del nodo de Ambos lados pueden estar Almohadilla de masilla la GPU mirando hacia afuera Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 59 Tabla 20. Almohadillas de masilla y almohadillas de espacio para nodos de GPU y bucle de agua (continuación) Categoría de almohadilla Componente conectado Orientación de la Índice de almohadilla almohadilla Almohadilla de masilla Placa de conducción del Alinee el corte de la Módulo OSFP almohadilla con el orificio del tornillo y la abertura en...
  • Página 60 Almohadillas de masilla y almohadillas de espacio para los componentes del nodo de cálculo Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 61 Tabla 21. Almohadillas de masilla y almohadillas de espacio para los componentes del nodo de cálculo Categoría de almohadilla Componente conectado Orientación de la Índice de almohadilla almohadilla Almohadilla de masilla Conjunto de placas Alinee el corte de la posteriores de M.2 almohadilla con el orificio del tornillo y la abertura en la placa de interfaz, como...
  • Página 62 • Puede pulsar el botón de encendido. • La solución se puede reiniciar automáticamente después de una interrupción de la alimentación. • La solución puede responder a solicitudes remotas de encendido enviadas a Lenovo XClarity Controller. Para obtener información sobre cómo apagar la solución, consulte “Apagar la solución”...
  • Página 63 • Mantenga pulsado el botón de alimentación durante más de 4 segundos para forzar el apagado. En estado de espera, la solución puede responder a solicitudes remotas de encendido enviadas al Lenovo XClarity Controller. Para obtener información sobre cómo encender la solución, consulte “Encender la...
  • Página 64 Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 65 Instalación de una bandeja DWC en el alojamiento Utilice esta información para instalar una bandeja DWC en el alojamiento. Acerca de esta tarea Atención: • Lea “Directrices de instalación” en la página 39 “Lista de comprobación de inspección de seguridad” en la página 41 para asegurarse de trabajar con seguridad.
  • Página 66 Sustitución de la cubierta de bandeja Utilice los siguientes procedimientos para quitar e instalar la cubierta de bandeja. Quitar la cubierta de la bandeja Utilice esta información para quitar la cubierta de la bandeja. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 67 Acerca de esta tarea Atención: • Lea “Directrices de instalación” en la página 39 “Lista de comprobación de inspección de seguridad” en la página 41 para asegurarse de trabajar con seguridad. • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea. •...
  • Página 68 Si todas las pestañas no encajan en el alojamiento correctamente, resultará muy difícil retirar la cubierta más tarde. Después de finalizar Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 69 1. Instale la bandeja en el alojamiento. Consulte “Instalación de una bandeja DWC en el alojamiento” en la página 2. Conecte todos los cables externos necesarios a la solución. Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución. 3.
  • Página 70 Figura 22. Extracción de la cubierta de cables frontal Paso 3. Extraiga las llaves cruzadas frontales y posteriores (14 tornillos Phillips n.° 1, 7 tornillos para cada llave cruzada). Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 71 Figura 23. Extracción de las llaves cruzadas frontales y traseras Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalar las llaves cruzadas Utilice esta información para instalar las llaves cruzadas.
  • Página 72 Paso 1. Instale las llaves cruzadas frontales y traseras (14 tornillos Phillips n.° 1, 7 tornillos para cada llave cruzada). Figura 24. Instalación de las llaves cruzadas frontales y traseras Paso 2. Instale la cubierta de cables frontal (4 tornillos M3.5). Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 73 Figura 25. Instalación de la cubierta de cables Después de finalizar 1. Instale la cubierta de la bandeja. Consulte “Instalar la cubierta de la bandeja” en la página 2. Instale la bandeja en el alojamiento. Consulte “Instalación de una bandeja DWC en el alojamiento” en la página 3.
  • Página 74 Nota: También se debe quitar la placa de frío de la placa posterior de M.2. Extraiga la barra de bus. Consulte “Extracción de la barra de bus” en la página 249. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 75 Extraiga los cables MCIO. Siga la información de pauta y disposición que se incluye en Capítulo 7 “Disposición interna de los cables” en la página 348. Extracción del compartimiento de la unidad. Dependiendo de las configuraciones del sistema, consulte “Extracción de un conjunto de compartimiento de la unidad” en la página 114 “Extracción de un conjunto de compartimiento de la unidad NVMe de 7 mm”...
  • Página 76 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 77 Figura 29. Extracción de los tornillos Torx T10 del bucle de agua (nodo de la GPU) Paso 6. Extraiga los tornillos de conexión rápida (4 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 78 Inserte un destornillador plano en los huecos entre las placas de conducción MISC (delantera y trasera) y la placa de la GPU. A continuación, gire ligeramente el destornillador plano. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 79 Nota: La ubicación de los huecos para insertar el destornillador plano se muestra en la siguiente ilustración. Las placas de conducción MISC delantera y trasera se sueltan ligeramente de la placa de la GPU. Figura 33. Las placas de conducción MISC delantera y trasera se sueltan ligeramente de la placa de la Paso 10.
  • Página 80 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 81 Figura 37. Apriete los tornillos del portador del bucle de agua (nodo de GPU) Paso 13. Gire con cuidado el bucle de agua del lado del nodo de la GPU de modo que quede encima del bucle de agua del lado del nodo de cálculo. Figura 38.
  • Página 82 Paso 15. Con toallitas de limpieza con alcohol, limpie los restos de almohadillas de masilla y PCM del bucle de agua y los componentes en el nodo de la GPU. Figura 40. Limpieza de las almohadillas de masilla del bucle de agua Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 83 Figura 41. Limpiar las almohadillas de masilla y PCM de los componentes en el nodo de GPU Paso 16. Vuelva a girar el bucle de agua del nodo de la GPU al nodo de la GPU. Figura 42. Girar el bucle de agua del nodo de la GPU al nodo de la GPU Separe el bucle de agua del nodo de cálculo.
  • Página 84 Paso 18. Extraiga la placa de conducción del Módulo OSFP. Con toallitas de limpieza con alcohol, limpie los restos de masilla de la placa de conducción. Tipo de tornillo Tipo de destornillador Tornillo M3x5 (x3) Destornillador de cabeza Phillips n.° 1 Tornillo M3 (x2) Destornillador T10 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 85 Figura 44. Extracción de la placa de conducción de Módulo OSFP Paso 19. Quite los dos tornillos Torx T10 (por nodo); luego, quite la placa de la abrazadera del regulador de voltaje (VR) del nodo. Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 86 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Figura 46. Extracción del tornillo del bucle de agua Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 87 Paso 21. Quite los tornillos Torx T10 (7 tornillos) para soltar la conexión rápida. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Figura 47. Extracción del tornillo de la conexión rápida (nodo de cálculo) Paso 22.
  • Página 88 Paso 23. Apriete los tornillos del transportador de bucle de agua (12 tornillos Phillips n.° 2). Figura 49. Instalación de los tornillos del transportador del bucle de agua Paso 24. Suelte correctamente los procesadores. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 89 Suelte completamente todos los tornillos de fijación Torx T30 (8 tornillos de fijación Torx T30) de las placas de frío con un destornillador general, siguiendo la secuencia de extracción que se muestra en la etiqueta de la placa de frío. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 10 +/- 2,0 lbf/pulg, 1,1 +/- 0,2 N/m.
  • Página 90 Paso 27. Quite el procesador del elemento de sujeción. Este proceso difiere según el SKU del procesador. Compruebe el SKU del procesador y realice el procedimiento correspondiente. Nota: No toque los contactos del procesador. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 91 Para procesadores distintos de Intel Xeon CPU Max ® ® Levante el asa para liberar el procesador del elemento de sujeción. Sostenga con cuidado el procesador por los bordes y, luego, levante el procesador del elemento de sujeción. Figura 53. Extracción de un procesador Para procesador Intel Xeon CPU Max...
  • Página 92 Paso 30. Limpie la grasa térmica de la parte inferior de la placa de frío con una almohadilla limpiadora con alcohol. Paso 31. Levante con cuidado el bucle de agua de la placa del sistema y quítelo del nodo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 93 Figura 56. Extracción del bucle de agua Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación del bucle de agua Utilice esta información para instalar el bucle de agua en la bandeja.
  • Página 94 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 95 Aplique la grasa térmica a la parte superior del procesador con la jeringuilla formando cuatro puntos espaciados uniformemente, cada uno de aproximadamente 0,1 ml de grasa térmica Nota: Coloque cuidadosamente el procesador y el elemento de sujeción en una superficie plana con el lado del contacto del procesador hacia abajo.
  • Página 96 Paso 3. Al extraer el bucle de agua de la caja de embalaje, asegúrese de sujetar los puntos de contacto marcados en gris en la siguiente ilustración. Atención: Si sujeta el bucle de agua por cualquier otro sitio que no sean los puntos de contacto, podría dañarlo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 97 Imagen superior Vista isométrica del bucle de agua Vista superior del bucle de agua Imagen inferior Figura 61. Puntos de contacto al extraer el bucle de agua de la caja de embalaje Paso 4. Si es necesario, quite las cubiertas de plástico para grasa de la parte inferior de las placas de frío del procesador.
  • Página 98 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 99 Figura 64. Instalación de un procesador Paso 7. Gire todas las barras antinclinación (8 barras antinclinación por nodo) hacia fuera a la posición desbloqueada. Figura 65. Posición desbloqueada del procesador Paso 8. Revise las almohadillas de espacio en el bucle de agua, si alguna de ellas está dañada o desconectada, sustitúyala con una nueva.
  • Página 100 Figura 67. Sustitución del PCM de la placa de frío del bucle de agua de la GPU (nodo de GPU) Sustituya las almohadillas de masilla en el bucle de agua del nodo de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 101 Figura 68. Sustitución de almohadillas de masilla del bucle de agua (nodo de GPU) Sustituya las almohadillas de masilla (x5) en la GPU. Asegúrese de alinear las almohadillas de masilla en el VR de la GPU ( ) y las marcas de la GPU. Repita este proceso para sustituir todas las almohadillas de masilla en las cuatro GPU.
  • Página 102 Ubique con cuidado el bucle de agua en las dos patillas guía cerca de la parte posterior del nodo; luego, baje con cuidado el bucle de agua y asegúrese de que quede bien colocado en la placa del sistema. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 103 Figura 71. Instalación del transportador del bucle de agua Paso 12. Desdoble e instale el otro lado del bucle de agua como se muestra. Figura 72. Desdoblar el bucle de agua Paso 13. Asegúrese de que los procesadores estén bien fijados. Gire 8 barras antinclinación hacia fuera a la posición bloqueada.
  • Página 104 Figura 74. Soltar los tornillos del transportador del bucle de agua Paso 15. Levante cuidadosamente cada transportador de bucle de agua hacia arriba y hacia afuera del bucle agua, uno a la vez. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 105 Figura 75. Extracción de bucle de agua Paso 16. Instale los tornillos del bucle de agua (9 tornillos Torx T10 por nodo) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 106 Paso 18. Instale dos placas de la abrazadera del VR en los nodos e instale los tornillos Torx T10 (4 tornillos Torx T10 para dos nodos). Figura 78. Instalación de la placa de la abrazadera del VR Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 107 Paso 19. Sustituya las almohadillas de masilla en el lado superior e inferior de la placa de conducción del módulo OSFP. Figura 79. Sustitución de las almohadillas de masilla de la placa de conducción del módulo OSFP Almohadilla de masilla superior de la placa de conducción Almohadilla de masilla inferior de la placa de conducción Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de...
  • Página 108 Figura 81. Instalación de los tornillos hexagonales de la placa de conducción de Módulo OSFP Instale el bucle de agua en el nodo de la GPU Paso 22. Suelte los tornillos del transportador de bucle de agua (20 tornillos Phillips n.° 2). Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 109 Figura 82. Instalación de los tornillos y tornillos de conexión rápida del bucle de agua (nodo de la GPU) Paso 23. Extraiga el transportador del bucle de agua del nodo de la GPU. Figura 83. Extracción del transportador del bucle de agua (nodo de la GPU) Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 110 (8 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 111 Figura 85. Instalación del tornillo de la tarjeta de red Paso 26. Instale los tornillos de conexión rápida (4 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 112 Figura 88. Instalación de los tornillos hexagonal y PH1 del bucle de agua (nodo de la GPU) Paso 29. Instale la brida de cables a la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 113 Figura 89. Instalación de la brida de cables Paso 30. Conecte el cable de alimentación de la placa del transportador. Figura 90. Conexión del cable de alimentación de la placa del transportador Desde (placa del transportador) Hacia (placa de distribución de alimentación del nodo de la GPU) Conector de banda lateral y de alimentación Conector de alimentación...
  • Página 114 • S004 PRECAUCIÓN: Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo...
  • Página 115 • En las notas siguientes se describe la información que debe tener en cuenta al sustituir la batería. – Lenovo ha diseñado este producto teniendo en cuenta su seguridad. La batería de litio se debe manejar correctamente para evitar posibles peligros. Si sustituye la batería, debe seguir las instrucciones siguientes.
  • Página 116 Y, si esto sucede, puede que sea preciso sustituir dicha placa. Figura 92. Extracción de la batería CMOS Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 117 • S004 PRECAUCIÓN: Cuando sustituya la batería de litio, utilice solo el número de pieza especificado de Lenovo o un tipo de batería equivalente recomendado por el fabricante. Si el sistema tiene un módulo que contiene una batería de litio, sustitúyalo por el mismo tipo de módulo creado por el mismo fabricante.
  • Página 118 A medida que desliza la batería CMOS en su lugar, presione la parte superior de esta para colocarla en el zócalo. Asegúrese de que el clip de la batería sujete firmemente la batería. Figura 94. Instalación de la batería CMOS Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 119 Después de finalizar 1. Instalación del compartimiento de la unidad. Dependiendo de las configuraciones del sistema, consulte “Instalación de un conjunto del compartimiento de la unidad” en la página 125, “Instalación de un conjunto de compartimiento de la unidad NVMe de 7 mm” en la página 140 “Instalación del conjunto del compartimiento de la unidad E3.s”...
  • Página 120 Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalar una guía de DIMM Utilice esta información para instalar una guía de DIMM. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 121 Acerca de esta tarea Atención: • Lea “Directrices de instalación” en la página 39 “Lista de comprobación de inspección de seguridad” en la página 41 para asegurarse de trabajar con seguridad. • Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema.
  • Página 122 Atención: • Lea “Directrices de instalación” en la página 39 “Lista de comprobación de inspección de seguridad” en la página 41 para asegurarse de trabajar con seguridad. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 123 • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea. • Desconecte todos los cables externos del alojamiento. • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución. Observe el procedimiento Un video de este procedimiento está...
  • Página 124 Figura 100. Quitar un conjunto de compartimiento de la unidad de 15 mm Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 125 Figura 101. Quitar un conjunto de compartimiento de la unidad de 7 mm Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 126 Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Extracción de una unidad Utilice esta información para extraer una unidad. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 127 Acerca de esta tarea Herramientas requeridas Es posible que necesite los siguientes kits y sustituir correctamente el componente. • Kit de almohadillas de espacio del bucle de agua de SD650-N V3 • Piezas de la placa de conducción U2 Atención: •...
  • Página 128 Figura 106. Extracción de la unidad superior 2. Quite la unidad inferior. Quite la unidad de la parte inferior del compartimiento de la unidad. Desconecte el cable de la unidad. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 129 Figura 107. Extracción de la unidad inferior 3. Si es necesario, quite los cuatro tornillos que fijan la placa de conducción y levántela para quitarla del compartimiento de la unidad. Nota: Asegúrese de que la pestaña metálica esté en la posición desbloqueada. Figura 108.
  • Página 130 Encuentre el cable con su conector marcado como SSD 0/2 y conéctelo a la unidad. Voltee la unidad. Instale la unidad en la parte inferior del compartimiento de la unidad y asegúrese de que esté fija en su lugar. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 131 Figura 109. Instalación de la unidad de 7 mm Figura 110. Instalación de la unidad de 15 mm Nota: Fije el conector del cable no conectado en la parte superior del compartimiento de la unidad. Paso 2. Para instalar dos unidades de 7 mm, lleve a cabo los siguientes pasos. 1.
  • Página 132 Voltee la unidad. Instale la unidad en la parte inferior del compartimiento de la unidad y asegúrese de que esté fija en su lugar. Figura 112. Instalación de la unidad inferior Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 133 3. Instale la unidad superior. Encuentre el cable con su conector marcado como SSD 1/3 y conéctelo a la unidad. A continuación, gire la unidad hacia la parte superior del compartimiento de la unidad, como se muestra. Mantenga presionado el pestillo de liberación. Deslice la pestaña metálica a la posición bloqueada.
  • Página 134 Paso 2. Si la almohadilla de espacio ubicada en el lado opuesto del compartimiento de la unidad está dañada o desconectada, sustitúyala con una nueva. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 135 Figura 115. Ubicación de las almohadillas de espacio Paso 3. Si la almohadilla de espacio del compartimiento de la unidad está dañada o desconectada, sustitúyala con una nueva. Consulte lo siguiente para conocer la ubicación de la almohadilla de espacio de cada compartimiento de la unidad. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.
  • Página 136 Figura 117. Sustituir la almohadilla de espacio Paso 4. Instale el conjunto del compartimiento de la unidad. Instale el conjunto de la unidad en el nodo. Fije los 3 tornillos. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 137 Figura 118. Instalación de un conjunto de compartimiento de la unidad de 15 mm Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 138 Figura 119. Instalación de un conjunto de compartimiento de la unidad de 7 mm Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 139 Figura 120. Instalación de dos conjuntos de compartimiento de la unidad de 7 mm Paso 5. Conecte el cable del conjunto de la unidad a la placa del sistema y disponga el cable de acuerdo con la siguiente ilustración. Figura 121. Disposición de los cables del conjunto de la unidad Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 140 • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Procedimiento Paso 1. Prepárese para esta tarea. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 141 Quite la bandeja del alojamiento. Consulte “Extracción de una bandeja DWC del alojamiento” en la página Quite la cubierta de bandeja. Consulte “Quitar la cubierta de la bandeja” en la página Quite las llaves cruzadas. Consulte “Quitar las llaves cruzadas” en la página Quite el conjunto de placas posteriores de M.2.
  • Página 142 Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 143 Extracción de una unidad NVMe de 7 mm Utilice esta información para extraer una unidad NVMe de 7 mm. Acerca de esta tarea Herramientas requeridas Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.
  • Página 144 • Kit de almohadillas de espacio del bucle de agua de SD650-N V3 • Piezas de la placa de conducción U3 7 mm doble • Kit de almohadillas de masilla U3 7mm doble Atención: Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 145 • Lea “Directrices de instalación” en la página 39 “Lista de comprobación de inspección de seguridad” en la página 41 para asegurarse de trabajar con seguridad. Importante: Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla • Para identificar la ubicación y orientación de la almohadilla de espacio/almohadilla de masilla, consulte “Identificación y ubicación de la almohadilla de espacio/almohadilla de masilla”...
  • Página 146 Gire la unidad en el compartimiento de la unidad. Presione la unidad en el compartimiento de la unidad. Mientras presiona la unidad, mantenga presionado el pestillo de liberación. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 147 Deslice la pestaña metálica para bloquearla. Figura 130. Instalación de la unidad superior Paso 5. Sustituya la almohadilla de masilla de la placa de conducción. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla. Después de finalizar 1.
  • Página 148 Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Procedimiento Paso 1. Asegúrese de que los rellenos vacíos del marco biselado estén instalados. Si no es así, instálelos en el nodo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 149 Figura 131. Instalación del relleno vacío del marco biselado Paso 2. Si la almohadilla de espacio del compartimiento de la unidad está dañada o falta, sustitúyala con una nueva. Consulte lo siguiente para conocer la ubicación de la almohadilla de espacio de cada compartimiento de la unidad.
  • Página 150 Instale el conjunto de la unidad en el nodo. Fije los 3 tornillos. Nota: Es posible que la ilustración siguiente sea ligeramente diferente de su hardware, pero el método de instalación es el mismo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 151 Figura 134. Instalación del conjunto del compartimiento de la unidad NVMe de 7 mm Paso 4. Conecte el cable del conjunto de la unidad a la placa del sistema. Figura 135. Disposición de los cables del conjunto de la unidad NVMe de 7 mm Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 152 • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Procedimiento Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 153 Paso 1. Prepárese para esta tarea. Quite la bandeja del alojamiento. Consulte “Extracción de una bandeja DWC del alojamiento” en la página Quite la cubierta de bandeja. Consulte “Quitar la cubierta de la bandeja” en la página Quite las llaves cruzadas. Consulte “Quitar las llaves cruzadas”...
  • Página 154 Extracción de una unidad E3.s Utilice esta información para extraer una unidad E3.s. Acerca de esta tarea Herramientas requeridas Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 155 Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente. • Conjunto de la placa de conducción de la unidad E3.S • Kit de almohadillas de masilla E3S • Kit de almohadillas de espacio E3S Atención: •...
  • Página 156 Figura 141. Extracción de la placa posterior con cable de la unidad E3.S Paso 5. Extraiga la unidad E3.S inferior del compartimiento de la unidad. Extraiga los cuatro tornillos. Extraiga la unidad E3.S inferior del compartimiento de la unidad E3.S. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 157 Figura 142. Extracción de la unidad E3.S inferior Paso 6. Extraiga la placa de conducción. Quite los dos tornillos. Inserte un destornillador plano en la muesca del compartimiento de la unidad y, a continuación, gire ligeramente el destornillador para soltar la placa de conducción del compartimiento de la unidad E3.S.
  • Página 158 Figura 143. Extracción de la placa de conducción Paso 7. Extraiga la unidad E3.S superior. Quite los dos tornillos. Extraiga la unidad E3.S superior del compartimiento de la unidad. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 159 Figura 144. Extracción de la unidad E3.S superior Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación de una unidad E3.s Utilice esta información para instalar una unidad E3.s.
  • Página 160 Paso 2. Si la almohadilla de espacio ubicada en la placa de conducción está dañada o separada, deseche la placa de conducción. A continuación, instale una nueva placa de conducción ya adherida a la almohadilla de espacio. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 161 Figura 146. Sustitución de la almohadilla de espacio de la placa de conducción Paso 3. Si las almohadillas de masilla en el lado opuesto de la placa de conducción están dañadas o desconectadas, sustitúyalas con una nueva. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.
  • Página 162 A continuación, coloque la unidad E3.S inferior en el compartimiento de la unidad E3. Apriete los cuatro tornillos para fijar la unidad E3.S inferior al compartimiento de la unidad E3.S. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 163 Figura 149. Instalación de la unidad E3.S inferior Paso 6. Instalación de Placa posterior con cable de la unidad E3.S. Alinee la placa posterior con el orificio para los tornillos del compartimiento de la unidad E3. S y, a continuación, inserte la placa posterior en el compartimiento de la unidad E3.S. Apriete el tornillo para fijar la placa posterior al compartimiento de la unidad E3.S.
  • Página 164 6. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 165 Instalación del conjunto del compartimiento de la unidad E3.s Utilice esta información para instalar el conjunto de compartimiento de la unidad E3.s. Acerca de esta tarea Herramientas requeridas Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.
  • Página 166 Nota: Alinee la almohadilla de espacio con la marca en el bucle de agua al conectar la almohadilla de espacio. Figura 154. Marcas en el bucle de agua para la alineación de la almohadilla de espacio E3.S Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 167 Figura 155. Sustituir la almohadilla de espacio Paso 3. Instale el conjunto del compartimiento de la unidad E3.s. Instale el conjunto del compartimiento de la unidad E3.S en el nodo. Fije los tres tornillos. Nota: Es posible que la ilustración siguiente sea ligeramente diferente de su hardware, pero el método de instalación es el mismo.
  • Página 168 Figura 157. Disposición de los cables de la unidad E3.S Conector SATA 2-3 Conector NVMe 2-3 Conector de alimentación de unidad 1 Después de finalizar Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 169 1. Instale el conjunto de placas posteriores de M.2. Consulte “Instalación del conjunto de placas posteriores de M.2” en la página 167. 2. Instale las llaves cruzadas. Consulte “Instalar las llaves cruzadas” en la página 3. Instale la cubierta de la bandeja. Consulte “Instalar la cubierta de la bandeja”...
  • Página 170 Figura 159. Extracción del conjunto de placas posteriores de M.2 Paso 4. (Opcional) Si está quitando el bucle de agua, quite la placa de frío de la placa posterior de M.2. Suelte los dos tornillos. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 171 Quite la placa de frío de la placa posterior de M.2 de la placa de frío del procesador. Figura 160. Extracción de la placa de frío de la placa posterior de M.2 Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
  • Página 172 “Quitar las llaves cruzadas” en la página Quite el conjunto de placas posteriores de M.2. Consulte “Quitar el conjunto de placas posteriores de M.2” en la página 161. Paso 2. Extracción de la unidad M.2. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 173 Quite el tornillo que fija la unidad M.2. Gire la unidad M.2 para separarla del conjunto de placas posteriores de M.2 en un ángulo (aproximadamente 30 grados). Quite la unidad M.2 del conector en el conjunto de placas posteriores de M.2. Figura 162.
  • Página 174 M.2. Gire la unidad M.2 en el conjunto de placas posteriores de M.2. Fije la unidad M.2 con un tornillo en el orificio correspondiente. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 175 Figura 164. Instalación de la unidad M.2 Después de finalizar 1. Instale el conjunto de placas posteriores de M.2. Consulte “Instalación del conjunto de placas posteriores de M.2” en la página 167. 2. Instale las llaves cruzadas. Consulte “Instalar las llaves cruzadas” en la página 3.
  • Página 176 Paso 1. Sustituya la almohadilla de masilla en la parte inferior de la placa de frío de la placa posterior M.2 por una nueva. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/ almohadilla de masilla. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 177 Figura 165. Almohadilla de espacio en la placa de frío del procesador Paso 2. Instale la placa de frío de la placa posterior de M.2. Coloque la placa de frío de M.2 en la placa de frío del procesador frontal (Procesador 1). Apriete los dos tornillos para fijar la placa de frío de la placa posterior de M.2 a la placa de frío del procesador.
  • Página 178 Paso 4. Instale el conjunto de placas posteriores de M.2. Conecte el cable al conjunto de placas posteriores de M.2. Instale el conjunto de placas posteriores de M.2 en el nodo. Fije los seis tornillos. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 179 Figura 167. Instalación del conjunto de placas posteriores de M.2 Paso 5. Conecte el cable a la placa del sistema. Figura 168. Instalación del cable del conjunto de placas posteriores de M.2 Después de finalizar 1. Instale las llaves cruzadas. Consulte “Instalar las llaves cruzadas”...
  • Página 180 – Maneje con cuidado los módulos de memoria: nunca doble, tuerza ni deje caer un módulo de memoria. La siguiente ilustración muestra la ubicación de los conectores de módulo de memoria de la placa del sistema. Figura 169. Ubicación del conector del módulo de memoria Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 181 Nota: Es posible que la ilustración siguiente sea ligeramente diferente de su hardware, pero el método de instalación es el mismo. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Procedimiento Atención: Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema.
  • Página 182 Paso 4. Mantenga presionado el extremo derecho y el extremo izquierdo del módulo de memoria al mismo tiempo. Mantenga el módulo de memoria en paralelo con el conector; a continuación, extraiga con cuidado el módulo de memoria. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 183 Figura 172. Extracción del módulo de memoria Nota: El módulo de memoria debe estar en posición horizontal durante la extracción. Paso 5. Instale la herramienta del módulo de memoria en la guía de DIMM. Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 184 – Nunca toque los contactos dorados de los conectores de los módulos de memoria ni permita que estos contactos toquen la parte exterior del alojamiento de los conectores de los módulos de memoria. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 185 – Maneje con cuidado los módulos de memoria: nunca doble, tuerza ni deje caer un módulo de memoria. – No utilice herramientas metálicas (como jigs o abrazaderas) para manipular los módulos de memoria, ya que los metales rígidos pueden dañar los módulos de memoria. –...
  • Página 186 Coloque la punta de la herramienta en la parte superior del clip de sujeción. Presione la herramienta para girar y desbloquear el clip de sujeción. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 187 Figura 176. Cómo presionar los clips de sujeción en el conector del módulo de memoria Atención: • Los módulos de memoria son sensibles a la electricidad estática. El paquete debe estar conectado a tierra antes de abrirlo. • Para evitar que los clips de sujeción se rompan o que los conectores del módulo de memoria resulten dañados, abra y cierre los clips con cuidado.
  • Página 188 Paso 6. Asegúrese de que los clips de retención estén bloqueados correctamente. Si los clips de retención están abiertos, presione firmemente hacia la derecha e izquierda del módulo de memoria hasta que los clips estén bloqueados. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 189 Figura 178. Abrir y bloquear los clips de sujeción en el conector del módulo de memoria Paso 7. Instale la herramienta del módulo de memoria en la guía de DIMM. Figura 179. Instalación de la herramienta del módulo de memoria Después de finalizar 1.
  • Página 190 Quite el conjunto de placas posteriores de M.2. Consulte “Quitar el conjunto de placas posteriores de M.2” en la página 161. Paso 2. Desconecte el cable del compartimiento de la unidad. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 191 Figura 180. Disposición de los cables del conjunto de la unidad Figura 181. Disposición de los cables del conjunto de la unidad NVMe de 7 mm Figura 182. Disposición de los cables de la unidad E3.S Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 192 Perno (entre los nodos) Asegúrese de que los cables se dispongan alrededor del perno, como se muestra en la ilustración. Paso 4. Desconecte los cables del Módulo OSFP de la placa de red en el nodo de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 193 Figura 184. Desconexión de los cables del módulo OSFP de la placa de red Desde Hasta Conectores de Módulo OSFP Conectores de la placa de red Puerto 0 Conector de red (cerca del nodo de la GPU) Conector de alimentación P1 Puerto 0 de OOB Conector de alimentación P2 Puerto 1 de OOB (en la placa de red) y conector...
  • Página 194 Módulo OSFP de la placa de conducción. Sostenga con cuidado el Módulo OSFP por sus bordes y mantenga el Módulo OSFP en un ángulo. A continuación, extráigalo del nodo de cálculo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 195 Figura 186. Extracción del Módulo OSFP Paso 7. Desconecte los cables de alimentación del Módulo OSFP. Figura 187. Extracción de los cables de alimentación del módulo OSFP Después de finalizar Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 196 “Actualización del firmware” en la página 353 para obtener más información sobre las herramientas de actualización de firmware. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Procedimiento Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 197 Paso 1. Sustituya la almohadilla de masilla de la placa de conducción de Módulo OSFP por una nueva. Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla. Figura 188. Sustitución de la almohadilla de masilla en el módulo OSFP Paso 2.
  • Página 198 Paso 4. Conecte los cables del Módulo OSFP a la placa de red en el nodo de la GPU. Nota: Sostenga el conector del cable en un ángulo de 45 grados al insertarlo en el puerto. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 199 Desde Hasta Conectores de Módulo OSFP Conectores de la placa de red Conector de red (cerca del nodo de la GPU) Puerto 0 Conector de alimentación P1 Puerto 0 de OOB Conector de alimentación P2 Puerto 1 de OOB (en la placa de red) y conector de alimentación (en la placa del transportador) Puerto 1 Conector de red (cerca del nodo de cálculo)
  • Página 200 Conector PCIe x 16 MCIO 2 Perno (entre los nodos) Asegúrese de que los cables se dispongan alrededor del perno, como se muestra en la ilustración. Paso 6. Conecte el cable de la unidad. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 201 Figura 193. Disposición de los cables del conjunto de la unidad Figura 194. Disposición de los cables del conjunto de la unidad NVMe de 7 mm Figura 195. Disposición de los cables de la unidad E3.S Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 202 Tornillo Torx T10 Destornillador de cabeza Torx T30 Tornillo Torx T30 Destornillador de cabeza Phillips n.° 1 Tornillo Phillips n.° 1 Destornillador de cabeza Phillips n.° 2 Tornillo Phillips n.° 2 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 203 Atención: • Lea “Directrices de instalación” en la página 39 “Lista de comprobación de inspección de seguridad” en la página 41 para asegurarse de trabajar con seguridad. • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea. •...
  • Página 204 Paso 3. Extraiga la placa de conducción del Módulo OSFP. Con toallitas de limpieza con alcohol, limpie los restos de masilla de la placa de conducción. Tipo de tornillo Tipo de destornillador Tornillo M3x5 (x3) Destornillador de cabeza Phillips n.° 1 Tornillo M3 (x2) Destornillador T10 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 205 Figura 197. Extracción de la placa de conducción de Módulo OSFP Paso 4. Quite los dos tornillos Torx T10 (por nodo); luego, quite la placa de la abrazadera del regulador de voltaje (VR) del nodo. Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 206 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Figura 199. Extracción del tornillo del bucle de agua Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 207 Paso 6. Quite los tornillos Torx T10 (7 tornillos) para soltar la conexión rápida. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Figura 200. Extracción del tornillo de la conexión rápida (nodo de cálculo) Paso 7.
  • Página 208 Paso 8. Apriete los tornillos del transportador de bucle de agua (12 tornillos Phillips n.° 2). Figura 202. Instalación de los tornillos del transportador del bucle de agua Paso 9. Suelte correctamente los procesadores. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 209 Suelte completamente todos los tornillos de fijación Torx T30 (8 tornillos de fijación Torx T30) de las placas de frío con un destornillador general, siguiendo la secuencia de extracción que se muestra en la etiqueta de la placa de frío. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 10 +/- 2,0 lbf/pulg, 1,1 +/- 0,2 N/m.
  • Página 210 Tire con cuidado la placa de distribución de alimentación hacia dentro para separarla del nodo. Nota: Utilice un destornillador de cabeza hexagonal de 3/16" para garantizar la extracción e instalación adecuadas. Figura 205. Extracción de la placa de distribución de alimentación Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 211 Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación de la placa de distribución de alimentación Utilice esta información para instalar la placa de distribución de alimentación.
  • Página 212 Figura 206. Instalación de la placa de distribución de alimentación Paso 2. Revise las almohadillas de espacio en el bucle de agua, si alguna de ellas está dañada o desconectada, sustitúyala con una nueva. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 213 Figura 207. Almohadillas de espacio en el bucle de agua Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla. Paso 3. Gire con cuidado el lado superior del bucle de agua, ubique el bucle de agua en las dos patillas guía cerca de la parte posterior del nodo;...
  • Página 214 Figura 210. Soltar los tornillos del transportador del bucle de agua Paso 6. Levante cuidadosamente cada transportador de bucle de agua hacia arriba y hacia afuera del bucle agua, uno a la vez. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 215 Figura 211. Extracción de bucle de agua Paso 7. Instale los tornillos del bucle de agua (9 tornillos Torx T10 por nodo) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 216 Paso 9. Instale dos placas de la abrazadera del VR en los nodos e instale los tornillos Torx T10 (4 tornillos Torx T10 para dos nodos). Figura 214. Instalación de la placa de la abrazadera del VR Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 217 Paso 10. Sustituya las almohadillas de masilla en el lado superior e inferior de la placa de conducción del módulo OSFP. Figura 215. Sustitución de las almohadillas de masilla de la placa de conducción del módulo OSFP Almohadilla de masilla superior de la placa de conducción Almohadilla de masilla inferior de la placa de conducción Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de...
  • Página 218 12. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 219 Utilice los siguientes procedimientos para sustituir un procesador montado. Atención: Antes de empezar la sustitución de un procesador, asegúrese de tener una toallita limpiadora con alcohol y grasa térmica azul aprobada por Lenovo. Importante: El procesador en su solución puede regularse y así bajar temporalmente la velocidad para reducir la salida de calor, en respuesta a condiciones térmicas.
  • Página 220 Nota: También se debe quitar la placa de frío de la placa posterior de M.2. Extraiga la barra de bus. Consulte “Extracción de la barra de bus” en la página 249. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 221 Extraiga los cables MCIO. Siga la información de pauta y disposición que se incluye en Capítulo 7 “Disposición interna de los cables” en la página 348. Extracción del compartimiento de la unidad. Dependiendo de las configuraciones del sistema, consulte “Extracción de un conjunto de compartimiento de la unidad” en la página 114 “Extracción de un conjunto de compartimiento de la unidad NVMe de 7 mm”...
  • Página 222 Figura 219. Extracción de la placa de conducción de Módulo OSFP Paso 4. Quite los dos tornillos Torx T10 (por nodo); luego, quite la placa de la abrazadera del regulador de voltaje (VR) del nodo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 223 Figura 220. Extracción de la placa de la abrazadera del VR Paso 5. Quite los tornillos del bucle de agua (9 tornillos Torx T10 para dos nodos) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 224 Paso 7. Oriente los dos transportadores del bucle de agua con las patillas de guía; luego, baje con cuidado los dos transportadores del bucle de agua y asegúrese de que estén bien colocados en el bucle de agua. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 225 Figura 223. Instalación del transportador del bucle de agua Paso 8. Apriete los tornillos del transportador de bucle de agua (12 tornillos Phillips n.° 2). Figura 224. Instalación de los tornillos del transportador del bucle de agua Paso 9. Suelte correctamente los procesadores. Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 226 Gire las barras antinclinación (16 barras antinclinación para dos nodos) hacia dentro a la posición desbloqueada. Figura 225. Soltar los tornillos cautivos Torx T30 Paso 10. Gire con cuidado el bucle de agua para que una mitad quede sobre la otra mitad. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 227 Figura 226. Doblar el bucle de agua Paso 11. Quite el procesador del elemento de sujeción. Este proceso difiere según el SKU del procesador. Compruebe el SKU del procesador y realice el procedimiento correspondiente. Nota: No toque los contactos del procesador. Para procesadores distintos de Intel Xeon CPU Max...
  • Página 228 Nota: El elemento de sujeción del procesador se descartará y se sustituirá por uno nuevo. Suelte con cuidado los clips de retención de la placa de frío. Levante el elemento de sujeción de la placa de frío. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 229 Figura 229. Extracción de un elemento de sujeción de procesador Paso 14. Limpie la grasa térmica de la parte inferior de la placa de frío con una almohadilla limpiadora con alcohol. Después de finalizar • Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
  • Página 230 • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea. • Desconecte todos los cables externos del alojamiento. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 231 Notas: • Para ver una lista de procesadores admitidos con su sistema, consulte https://serverproven.lenovo.com Todos los procesadores de la placa del sistema deben tener la misma velocidad, número de núcleos y frecuencia. • Los dispositivos opcionales disponibles para el sistema pueden tener requerimientos específicos de procesador.
  • Página 232 Consulte la Figura 4. Coloque con cuidado el elemento de sujeción de procesador en el procesador; luego, presione los cuatro lados del elemento de sujeción de procesador para fijar el procesador. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 233 Leva de quiebre TIM Figura 233. Instalación de un elemento de sujeción de procesador Intel ® Xeon ® CPU Max Figura 232. Instalación de un elemento de sujeción de procesador CPU Max) Después de instalar el retenedor en el procesador, (Únicamente Intel Xeon ®...
  • Página 234 Figura 236. Instalación de un procesador Paso 5. Gire todas las barras antinclinación (8 barras antinclinación por nodo) hacia fuera a la posición desbloqueada. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 235 Figura 237. Posición desbloqueada del procesador Paso 6. Revise las almohadillas de espacio en el bucle de agua, si alguna de ellas está dañada o desconectada, sustitúyala con una nueva. Figura 238. Almohadillas de espacio en el bucle de agua Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.
  • Página 236 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 10 +/- 2,0 lbf/pulg, 1,1 +/- 0,2 N/m. Atención: Para evitar dañar los componentes, asegúrese de seguir la secuencia de apriete indicada. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 237 Figura 240. Fijar los tornillos cautivos Torx T30 Paso 9. Suelte los tornillos del transportador de bucle de agua (12 tornillos Phillips n.° 2 para dos nodos). Figura 241. Soltar los tornillos del transportador del bucle de agua Paso 10. Levante cuidadosamente cada transportador de bucle de agua hacia arriba y hacia afuera del bucle agua, uno a la vez.
  • Página 238 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Figura 243. Instalación de los tornillos del bucle de agua Paso 12. Instale los tornillos Torx T10 (7 tornillos) para fijar la conexión rápida. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 239 Figura 244. Instalación del tornillo de la conexión rápida Paso 13. Instale dos placas de la abrazadera del VR en los nodos e instale los tornillos Torx T10 (4 tornillos Torx T10 para dos nodos). Figura 245. Instalación de la placa de la abrazadera del VR Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 240 Paso 15. Instale la placa de conducción del Módulo OSFP en el bucle de agua. Tipo de tornillo Tipo de destornillador Tornillo M3x5 (x3) Destornillador de cabeza Phillips n.° 1 Destornillador T10 Tornillo M3 (x2) Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 241 Figura 247. Instalación de la placa de conducción del Módulo OSFP Después de finalizar 1. Instale el Módulo OSFP. Consulte “Instalación del módulo OSFP” en la página 188. 2. Instalación del compartimiento de la unidad. Dependiendo de las configuraciones del sistema, consulte “Instalación de un conjunto del compartimiento de la unidad”...
  • Página 242 • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea. • Desconecte todos los cables externos del alojamiento. • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 243 • Para evitar dañar el bucle de agua, utilice siempre el transportador del bucle agua al quitar, instalar o doblar el bucle de agua. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Procedimiento Paso 1. Prepárese para esta tarea. Quite la bandeja del alojamiento.
  • Página 244 Nota: Evite tocar los conectores de la placa del sistema. Tenga cuidado de no dañar ninguno de los componentes adyacentes del interior del nodo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 245 Figura 250. Extracción de la placa del sistema Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Importante: Antes de devolver la placa del sistema, asegúrese de instalar las cubiertas protectoras del zócalo de la nueva placa del sistema.
  • Página 246 Destornillador de cabeza hexagonal de 3/16" Destornillador de cabeza hexagonal (placa de distribución de alimentación) Destornillador de cabeza Torx T10 Tornillo Torx T10 Destornillador de cabeza Torx T30 Tornillo Torx T30 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 247 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/ para ver las actualizaciones más recientes de firmware y controlador para su servidor. driver-list/ • Vaya a “Actualización del firmware”...
  • Página 248 Figura 253. Instalación de los tornillos de la placa del sistema Nota: Como referencia, el par necesario para que los tornillos se aprieten/quiten completamente es de entre 0,5 y 0,6 newton-metros, 4,5 a 5,5 pulgadas-libra. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 249 Paso 3. Revise las almohadillas de espacio en ambos lados de la artesa del bucle de agua del VR, si alguna de ellas está dañada o desconectada, sustitúyala con una nueva. Figura 254. Almohadillas de espacio de la artesa del bucle de agua del VR Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla.
  • Página 250 242. El número de tipo de equipo y el número de serie se pueden encontrar en la etiqueta de ID, consulte “Identificar la solución y acceder a Lenovo XClarity Controller” en la página 15. Habilitación de TPM/TCM. Consulte “Habilitar TPM” en la página 244.
  • Página 251 Uso de Lenovo XClarity Provisioning Manager Pasos: 1. Inicie el servidor y presione la tecla de acuerdo con las instrucciones en pantalla. La interfaz de Lenovo XClarity Provisioning Manager se mostrará de forma predeterminada. 2. Elija Resumen de sistema. Se muestra la página de la pestaña “Resumen del sistema”.
  • Página 252 1. Inicie el servidor y presione la tecla especificada en las instrucciones en pantalla para mostrar la interfaz de Lenovo XClarity Provisioning Manager. (Para obtener más información, consulte la sección “Arranque” en la documentación de LXPM compatible con su servidor en https://pubs.lenovo.com/...
  • Página 253 Nota: Aunque el valor indefinido esté disponible como valor de la política, no se debe usar. • Desde Lenovo XClarity Essentials OneCLI Nota: Tenga en cuenta que se deben configurar un usuario y contraseña Local IPMI en Lenovo XClarity Controller para tener acceso remoto al sistema de destino.
  • Página 254 OneCli.exe config set TrustedComputingGroup.HideTPMfromOS "Yes" --imm <userid>:<password>@<ip_address> --override donde: • <userid>:<password> son las credenciales que se utilizan para acceder a BMC (interfaz Lenovo XClarity Controller) del servidor. El Id. de usuario predeterminado es USERID, y la contraseña predeterminada es PASSW0RD (cero, no una letra “o” mayúscula) •...
  • Página 255 Ejemplo: Actualizar el firmware de TPM De manera opcional, puede actualizar el firmware de TPM utilizando Lenovo XClarity Essentials OneCLI. Nota: La actualización de firmware de TPM es irreversible. Después de la actualización, el firmware de TPM no puede actualizarse a versiones anteriores.
  • Página 256 • <userid>:<password> son las credenciales que se utilizan para acceder a BMC (interfaz Lenovo XClarity Controller) del servidor. El Id. de usuario predeterminado es USERID, y la contraseña predeterminada es PASSW0RD (cero, no una letra “o” mayúscula). • <ip_address> es la dirección IP de BMC.
  • Página 257 Sustitución de la barra de bus Utilice los siguientes procedimientos para extraer e instalar la barra de bus. Extracción de la barra de bus Utilice esta información para extraer la barra de bus. Acerca de esta tarea Atención: • Lea “Directrices de instalación”...
  • Página 258 Asegúrese de que los dos cables estén colocados por debajo de la parte posterior de la barra de bus. Figura 257. Disposición del cable de alimentación y del cable MCIO 1 de la placa del transportador Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 259 Desde (placa del transportador) Hasta MCIO 1 Conector PCIe x 16 MCIO 3 Conector de banda lateral y de alimentación Conector de alimentación (en la placa de distribución de alimentación de la GPU) Paso 2. Alinee la barra de bus con las patillas guía de la placa de la GPU mientras la coloca en la placa de la GPU.
  • Página 260 “Extracción de la placa de red (solamente para técnicos capacitados)” en la página 320. Paso 2. Extraiga el cable de alimentación de la placa del transportador del nodo de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 261 Figura 259. Extracción del cable de alimentación de la placa del transportador Desde (placa del transportador) Hacia (placa de distribución de alimentación del nodo de la GPU) Conector de banda lateral y de alimentación Conector de alimentación Paso 3. Quite los dos aisladores de la placa del transportador. Figura 260.
  • Página 262 Utilice esta información para instalar la placa del transportador. Acerca de esta tarea Herramientas requeridas Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 263 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/ para ver las actualizaciones más recientes de firmware y controlador para su servidor. driver-list/ • Vaya a “Actualización del firmware”...
  • Página 264 Empuje la placa del transportador hacia la placa de la GPU para conectarla a la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 265 Figura 263. Instalación de la placa del transportador Paso 3. Fije la placa del transportador a la placa de la GPU. Inserte los clips de sujeción de la placa de la GPU en las ranuras de la placa del transportador. Gire la manija de la placa de la GPU hacia la placa de la GPU y presiónela hacia abajo para encajar la placa del transportador.
  • Página 266 331. 2. Instale los cables MCIO. Siga la información de pauta y disposición que se incluye en Capítulo 7 “Disposición interna de los cables” en la página 348. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 267 3. Instale las llaves cruzadas. Consulte “Instalar las llaves cruzadas” en la página 4. Instale la cubierta de la bandeja. Consulte “Instalar la cubierta de la bandeja” en la página 5. Instale la bandeja en el alojamiento. Consulte “Instalación de una bandeja DWC en el alojamiento” en la página 6.
  • Página 268 Hacia (placa de distribución de alimentación del nodo de la GPU) Conector de banda lateral y de alimentación Conector de alimentación Paso 3. Extraiga la brida de cables de la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 269 Figura 268. Extracción de la brida de cables Paso 4. Quite los tornillos hexagonal (x1) y PH1 (x3) del bucle de agua con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 270 (8 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 271 Figura 272. Extracción del tornillo de la tarjeta de red Paso 8. Afloje los tornillos de la placa de frío de la GPU (tornillos Torx T10 x16) en el patrón diagonal con un destornillador de par configurado con el apriete adecuado. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/aflojen completamente es de 0,4 +/- 0,05 N/m, 3,5 +/- 0,5 lb/pulg.
  • Página 272 Inserte un destornillador plano en todas las muescas que se muestran en la ilustración; a continuación, gire ligeramente el destornillador para soltar las placas de frío de las GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 273 Figura 276. Liberación de la placa de frío de la GPU desde la GPU Paso 11. Coloque suavemente el transportador del bucle de agua en el bucle de agua y asegúrese de que está bien colocado en el bucle. Figura 277. Instalación del transportador del bucle de agua (nodo de la GPU) Paso 12.
  • Página 274 Paso 14. Limpie inmediatamente el PCM de todas las GPU con toallitas de limpieza con alcohol. Limpie cuidadosamente la PCM para evitar daños a la GPU. Atención: • Se recomienda limpiar el PCM mientras se encuentra en estado líquido. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 275 • Los componentes eléctricos que rodean la matriz de las GPU son extremadamente delicados. Al quitar el PCM y limpiar la matriz de la GPU, evite tocar los componentes eléctricos para evitar daños. Figura 280. Limpieza del PCM de todas las GPU Paso 15.
  • Página 276 Instalación de una GPU (solamente para técnicos capacitados) Utilice esta información para instalar un GPU. Acerca de esta tarea Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 277 Herramientas requeridas Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente. • Kits de bucle de agua – Kit de almohadillas de espacio del bucle de agua de SD650-N V3 (El transportador de bucle de agua del Kit de servicio es reutilizable, se recomienda guardarlo en la instalación donde opera el servidor para futuras necesidades de sustitución).
  • Página 278 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 0,45 a 0,56 N/m, 4,0 a 5,0 pulg/lbf. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 279 Figura 285. Instalación de la GPU Figura 286. Secuencia de apriete de los tornillos de la GPU Paso 2. Sustituya el material de cambio de fase (PCM) y las almohadillas de masilla del bucle de agua del nodo de la GPU por otros nuevos. Instale la plantilla de PCM en la placa de frío de la GPU.
  • Página 280 ) y las marcas de la GPU. Repita este proceso para sustituir todas las almohadillas de masilla en las cuatro GPU. VR de GPU (cubra el VR de la GPU con la almohadilla de masilla) Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 281 Figura 289. Sustitución de las almohadillas de masilla de la GPU Asegúrese de seguir las Directrices de sustitución de la almohadilla de espacio/almohadilla de masilla. Paso 3. Vuelva a girar el bucle de agua del nodo de la GPU al nodo de la GPU. Figura 290.
  • Página 282 Figura 291. Instalación de los tornillos y tornillos de conexión rápida del bucle de agua (nodo de la GPU) Paso 5. Extraiga el transportador del bucle de agua del nodo de la GPU. Figura 292. Extracción del transportador del bucle de agua (nodo de la GPU) Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 283 Paso 6. Instale los tornillos de la placa de frío de la GPU (16 tornillos PH2). Instale las placas de frío de GPU en patrón diagonal. Complete la instalación de los tornillos de GPU 2, luego continúe con GPU 4 ➙ GPU 1 ➙...
  • Página 284 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 285 Figura 296. Instalación de los tornillos Torx T10 del bucle de agua (nodo de la GPU) Paso 10. Instale los tornillos hexagonal (x1) y PH1 (x3). Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Figura 297.
  • Página 286 1. Instale los cables MCIO. Siga la información de pauta y disposición que se incluye en Capítulo 7 “Disposición interna de los cables” en la página 348. 2. Instale la barra de bus. Consulte “Instalación de la barra de bus” en la página 250. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 287 3. Instale las llaves cruzadas. Consulte “Instalar las llaves cruzadas” en la página 4. Instale la cubierta de la bandeja. Consulte “Instalar la cubierta de la bandeja” en la página 5. Instale la bandeja en el alojamiento. Consulte “Instalación de una bandeja DWC en el alojamiento” en la página 6.
  • Página 288 Gire la manija de la placa de la GPU hacia la placa del transportador. Libere los clips de sujeción de la placa de la GPU y gírelos hacia la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 289 Figura 301. Liberación del transportador Paso 4. Desconecte la placa del transportador de la placa de la GPU. Figura 302. Desconexión de la placa del transportador de la placa de la GPU Paso 5. Quite los tornillos M3 (x7) de la placa de la GPU. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 290 Figura 304. Extracción de los tornillos T15 de la placa de la GPU Paso 7. Extraiga la tarjeta de la GPU de la bandeja. Figura 305. Extracción de la placa de la GPU Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 291 Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación de una placa de la GPU (solamente para técnicos capacitados) Utilice esta información para instalar una placa de GPU.
  • Página 292 • Una vez que se haya extraído la placa de GPU de la bolsa protectora de plástico, sostenga las dos asas con ambas manos para mover la placa de GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 293 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/ para ver las actualizaciones más recientes de firmware y controlador para su servidor. driver-list/ • Vaya a “Actualización del firmware”...
  • Página 294 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Figura 309. Instalación de los tornillos M3 en la placa de la GPU Paso 3. Instale los tornillos T15 (x2) en la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 295 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 0,6 N/m, 5,3 pulg/lbf, con una tolerancia de +/- 4 %. Figura 310. Instalación de los tornillos T15 en la placa de la GPU Paso 4. Presione la placa del transportador para conectarla a la placa de la GPU. Figura 311.
  • Página 296 7. Instale la bandeja en el alojamiento. Consulte “Instalación de una bandeja DWC en el alojamiento” en la página 8. Conecte todos los cables externos necesarios a la solución. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 297 Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución. 9. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido. Sustitución del conjunto de la placa de la GPU (solamente para técnicos capacitados) Utilice los siguientes procedimientos para extraer e instalar el conjunto de la placa de la GPU.
  • Página 298 Gire la manija de la placa de la GPU hacia la placa del transportador. Libere los clips de sujeción de la placa de la GPU y gírelos hacia la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 299 Figura 315. Liberación del transportador Paso 4. Desconecte la placa del transportador de la placa de la GPU. Figura 316. Desconexión de la placa del transportador de la placa de la GPU Paso 5. Quite los tornillos M3 (x7) del conjunto de la placa de la GPU. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 300 0,6 N/m, 5,3 pulg/lbf, con una tolerancia de +/- 4 %. Figura 318. Extracción de los tornillos T15 del conjunto de la placa de la GPU Paso 7. Extraiga el conjunto de la placa de la GPU del nodo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 301 Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación de un conjunto de la placa de la GPU (solamente para técnicos capacitados) Utilice esta información para instalar un conjunto de la placa de la GPU.
  • Página 302 • Una vez que se haya extraído la placa de GPU de la bolsa protectora de plástico, sostenga las dos asas con ambas manos para mover la placa de GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 303 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/ para ver las actualizaciones más recientes de firmware y controlador para su servidor. driver-list/ • Vaya a “Actualización del firmware”...
  • Página 304 Figura 322. Instalación de los tornillos M3 en el conjunto de la placa de la GPU Paso 3. Instale los tornillos T15 (x2) en el conjunto de la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 305 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 0,6 N/m, 5,3 pulg/lbf, con una tolerancia de +/- 4 %. Figura 323. Instalación de los tornillos T15 en el conjunto de la placa de la GPU Paso 4.
  • Página 306 “Instalación de una bandeja DWC en el alojamiento” en la página 7. Conecte todos los cables externos necesarios a la solución. Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 307 8. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido. Sustitución de placa de distribución de alimentación de GPU (solo técnico de soporte experto) Utilice los siguientes procedimientos para quitar e instalar la placa de distribución de alimentación de GPU.
  • Página 308 Extraiga los cables MCIO. Siga la información de pauta y disposición que se incluye en Capítulo 7 “Disposición interna de los cables” en la página 348. Paso 2. Extraiga el cable de alimentación de la placa del transportador del nodo de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 309 Figura 328. Extracción del cable de alimentación de la placa del transportador Desde (placa del transportador) Hacia (placa de distribución de alimentación del nodo de la GPU) Conector de banda lateral y de alimentación Conector de alimentación Paso 3. Extraiga la brida de cables de la placa de la GPU. Figura 329.
  • Página 310 Paso 6. Extraiga los tornillos de conexión rápida (4 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 311 Figura 332. Extracción del tornillo de la conexión rápida (nodo de la GPU) Paso 7. Siga la secuencia de extracción de los tornillos especificada en la etiqueta de placa de red y extraiga los tornillos de la placa de frío de la red (8 tornillos Torx T10) con un destornillador de par con el par correspondiente.
  • Página 312 GPU. Figura 335. Las placas de conducción MISC delantera y trasera se sueltan ligeramente de la placa de la Paso 10. Libere las placas de frío de las GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 313 En los laterales de las placas de frío de la GPU hay muescas para insertar un destornillador plano. Las ubicaciones de las muescas se muestran en la siguiente ilustración. Atención: Inserte el destornillador plano SOLO en las muescas marcadas con un círculo en la siguiente ilustración.
  • Página 314 Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Figura 339. Apriete los tornillos del portador del bucle de agua (nodo de GPU) Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 315 Paso 13. Gire con cuidado el bucle de agua del lado del nodo de la GPU de modo que quede encima del bucle de agua del lado del nodo de cálculo. Figura 340. Plegado del bucle de agua del lado del nodo de la GPU en el bucle de agua del lado del nodo de cálculo Paso 14.
  • Página 316 Figura 343. Limpiar las almohadillas de masilla y PCM de los componentes en el nodo de GPU Paso 16. Quite los dos tornillos de la placa de distribución de alimentación de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 317 Figura 344. Extracción de los tornillos de la placa de distribución de alimentación de la GPU Paso 17. Quite la placa de distribución de alimentación de la del nodo. Nota: Al manipular la placa de distribución de alimentación de la GPU, asegúrese de seguir las directrices de manipulación de la placa de distribución de alimentación de la GPU.
  • Página 318 GPU, como se indica a continuación. NO toque ningún otro lugar de la placa de distribución de alimentación. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 319 Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente. • Vaya a https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/ para ver las actualizaciones más recientes de firmware y controlador para su servidor. driver-list/ • Vaya a “Actualización del firmware”...
  • Página 320 Paso 2. Apriete los dos tornillos para fijar la placa de distribución de alimentación de la GPU con el nodo. Figura 348. Instalación de los tornillos de la placa de distribución de alimentación de la GPU Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 321 Paso 3. Sustituya el material de cambio de fase (PCM) y las almohadillas de masilla del bucle de agua del nodo de la GPU por otros nuevos. Instale la plantilla de PCM en la placa de frío de la GPU. Fije el PCM a la abertura cuadrada de la plantilla.
  • Página 322 Paso 4. Vuelva a girar el bucle de agua del nodo de la GPU al nodo de la GPU. Figura 352. Girar el bucle de agua del nodo de la GPU al nodo de la GPU Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 323 Paso 5. Suelte los tornillos del transportador de bucle de agua (20 tornillos Phillips n.° 2). Figura 353. Instalación de los tornillos y tornillos de conexión rápida del bucle de agua (nodo de la GPU) Paso 6. Extraiga el transportador del bucle de agua del nodo de la GPU. Figura 354.
  • Página 324 (8 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 325 Figura 356. Instalación del tornillo de la tarjeta de red Paso 9. Instale los tornillos de conexión rápida (4 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 326 Figura 359. Instalación de los tornillos hexagonal y PH1 del bucle de agua (nodo de la GPU) Paso 12. Instale la brida de cables a la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 327 Figura 360. Instalación de la brida de cables Paso 13. Conecte el cable de alimentación de la placa del transportador. Figura 361. Conexión del cable de alimentación de la placa del transportador Desde (placa del transportador) Hacia (placa de distribución de alimentación del nodo de la GPU) Conector de banda lateral y de alimentación Conector de alimentación...
  • Página 328 • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea. • Desconecte todos los cables externos del alojamiento. • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 329 • Para evitar dañar el bucle de agua, utilice siempre el transportador del bucle agua al quitar, instalar o doblar el bucle de agua. • Si no tiene disponible un destornillador de par, puede solicitar uno. Observe el procedimiento Un video de este procedimiento está disponible en YouTube: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Procedimiento...
  • Página 330 Hacia (placa de distribución de alimentación del nodo de la GPU) Conector de banda lateral y de alimentación Conector de alimentación Paso 4. Extraiga la brida de cables de la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 331 Figura 364. Extracción de la brida de cables Paso 5. Quite los tornillos hexagonal (x1) y PH1 (x3) del bucle de agua con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 332 (8 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 333 Figura 368. Extracción del tornillo de la tarjeta de red Paso 9. Afloje los tornillos de la placa de frío de la GPU (tornillos Torx T10 x16) en el patrón diagonal con un destornillador de par configurado con el apriete adecuado. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/aflojen completamente es de 0,4 +/- 0,05 N/m, 3,5 +/- 0,5 lb/pulg.
  • Página 334 Inserte un destornillador plano en todas las muescas que se muestran en la ilustración; a continuación, gire ligeramente el destornillador para soltar las placas de frío de las GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 335 Figura 372. Liberación de la placa de frío de la GPU desde la GPU Paso 12. Coloque suavemente el transportador del bucle de agua en el bucle de agua y asegúrese de que está bien colocado en el bucle. Figura 373. Instalación del transportador del bucle de agua (nodo de la GPU) Paso 13.
  • Página 336 Paso 15. Limpie inmediatamente el PCM de todas las GPU con toallitas de limpieza con alcohol. Limpie cuidadosamente la PCM para evitar daños a la GPU. Atención: • Se recomienda limpiar el PCM mientras se encuentra en estado líquido. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 337 • Los componentes eléctricos que rodean la matriz de las GPU son extremadamente delicados. Al quitar el PCM y limpiar la matriz de la GPU, evite tocar los componentes eléctricos para evitar daños. Figura 376. Limpieza del PCM de todas las GPU Paso 16.
  • Página 338 0,9 newton-metros, 7,96 pulgadas-libra. Figura 379. Extracción de los tornillos de la placa de red Paso 18. Extraiga la placa de red del nodo de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 339 Figura 380. Extracción la placa de red Después de finalizar Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron. Instalación de la placa de red (solamente para técnicos capacitados) Utilice esta información para instalar el placa de red.
  • Página 340 Paso 1. Alinee la placa de red con los orificios guía de la placa del transportador y, a continuación, coloque la placa de red en la placa del transportador. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 341 Figura 381. Instalación de la placa de red Paso 2. Siga la secuencia que se muestra en la siguiente ilustración para apretar los tornillos de la placa de red (4 tornillos Torx T15) a la placa del transportador. Nota: Como referencia, el par necesario para que los tornillos se aprieten/quiten completamente es de 0,9 newton-metros, 7,96 pulgadas-libra.
  • Página 342 Instale la plantilla de PCM en la placa de frío de la GPU. Fije el PCM a la abertura cuadrada de la plantilla. Repita este proceso para sustituir el PCM de las cuatro placas de frío de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 343 Figura 383. Sustitución del PCM de la placa de frío del bucle de agua de la GPU (nodo de GPU) Sustituya las almohadillas de masilla en el bucle de agua del nodo de la GPU. Figura 384. Sustitución de almohadillas de masilla del bucle de agua (nodo de GPU) Sustituya las almohadillas de masilla (x5) en la GPU.
  • Página 344 Figura 386. Girar el bucle de agua del nodo de la GPU al nodo de la GPU Paso 5. Suelte los tornillos del transportador de bucle de agua (20 tornillos Phillips n.° 2). Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 345 Figura 387. Instalación de los tornillos y tornillos de conexión rápida del bucle de agua (nodo de la GPU) Paso 6. Extraiga el transportador del bucle de agua del nodo de la GPU. Figura 388. Extracción del transportador del bucle de agua (nodo de la GPU) Capítulo 6 Procedimientos de sustitución del hardware...
  • Página 346 (8 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 347 Figura 390. Instalación del tornillo de la tarjeta de red Paso 9. Instale los tornillos de conexión rápida (4 tornillos Torx T10) con un destornillador de par con el par correspondiente. Nota: Como referencia, el apriete necesario para que los tornillos se aprieten/quiten completamente es de 5,0 +/- 0,5 lbf/pulg, 0,55 +/- 0,05 N/m.
  • Página 348 Figura 393. Instalación de los tornillos hexagonal y PH1 del bucle de agua (nodo de la GPU) Paso 12. Instale la brida de cables a la placa de la GPU. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 349 Figura 394. Instalación de la brida de cables Paso 13. Conecte el cable de alimentación de la placa del transportador. Figura 395. Conexión del cable de alimentación de la placa del transportador Desde (placa del transportador) Hacia (placa de distribución de alimentación del nodo de la GPU) Conector de banda lateral y de alimentación Conector de alimentación...
  • Página 350 5. Instale la bandeja en el alojamiento. Consulte “Instalación de una bandeja DWC en el alojamiento” en la página 6. Conecte todos los cables externos necesarios a la solución. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 351 Nota: Utilice fuerza adicional para conectar los cables QSFP a la solución. 7. Revise el LED de alimentación en cada nodo para asegurarse de que cambie entre el parpadeo rápido y el parpadeo lento para indicar que todos los nodos están listos para el encendido. Sustitución del bloque de ventilación Utilice los siguientes procedimientos para extraer e instalar el bloque de ventilación.
  • Página 352 Kit de servicio es reutilizable, se recomienda guardarlo en la instalación donde opera el servidor para futuras necesidades de sustitución). – Kit de almohadillas de masilla del bucle de agua de SD650-N V3 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 353 – Fijación de SXM5 PCM de SD650-N V3 – Kit de SXM5 PCM • Tornillos y destornilladores Prepare los siguientes destornilladores para asegurarse de poder instalar y quitar los tornillos correspondientes correctamente. Tipo de tornillo Tipo de destornillador Destornillador hexagonal Destornillador de cabeza hexagonal de 6 mm Tornillo Torx T10 Destornillador de cabeza Torx T10...
  • Página 354 RAID. Consulte para buscar la https://pubs.lenovo.com/lxpm-overview/ documentación de LXPM compatible con su solución. Para conocer la Guía del usuario del alojamiento de DW612S, consulte https://pubs.lenovo.com/dw612s_ neptune_enclosure/ Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 355 © Copyright Lenovo 2024...
  • Página 356 1. Conecte la alimentación de la placa del soporte y el cable de la banda lateral. Figura 401. Disposición de los cables de la placa del transportador y de la banda lateral Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 357 Desde Hasta Conector de Conector de alimentación (en la placa de distribución de alimentación del nodo alimentación y banda de la GPU) lateral (en la placa del transportador) 2. Conecte los cables MCIO desde el nodo de la GPU al nodo de cálculo. →...
  • Página 358 Figura 403. Fije los cables con las bridas de cables ( Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 359 Controller se conecta a la red. En función de cómo se implementa la conexión de red, es posible que también deba especificar una dirección IP estática. Existen los siguientes métodos para establecer la conexión de red para el Lenovo XClarity Controller si no está utilizando DHCP: •...
  • Página 360 Antes de acceder a Lenovo XClarity Controller por medio del puerto USB frontal, se debe configurar el puerto USB para la conexión con Lenovo XClarity Controller. Soporte del servidor Para ver si el servidor admite el acceso a Lenovo XClarity Controller a través del puerto USB frontal, consulte uno de los siguientes elementos: • Consulte Capítulo 3 “Componentes del servidor”...
  • Página 361 Lenovo XClarity Controller (comando usbfp) o la interfaz web del controlador de gestión de Lenovo XClarity Controller ( Configuración de BMC ➙ Red ➙ Gestión de puerto USB del panel frontal). Consulte las secciones “Interfaz de línea de comando” y “Descripción de las funciones de XClarity Controller en la interfaz web”...
  • Página 362 Herramientas de actualización del firmware Consulte la tabla siguiente para determinar la herramienta óptima de Lenovo para instalar y configurar el firmware: Herramienta Métodos Actualiza- Actualiza- Actualiza- Interfaz Interfaz Admite ciones de ciones de ciones de de la línea paquetes...
  • Página 363 UEFI y el software de Lenovo XClarity Provisioning Manager. Nota: De forma predeterminada, se muestra la interfaz gráfica de usuario de Lenovo XClarity Provisioning Manager al iniciar el servidor y presionar la tecla especificada en las instrucciones que aparecen en pantalla.
  • Página 364 • Lenovo XClarity Essentials OneCLI Lenovo XClarity Essentials OneCLI es una colección de varias aplicaciones de línea de comandos, que pueden utilizarse para gestionar servidores Lenovo. Su aplicación de actualización se puede usar para actualizar el firmware y los controladores de dispositivos para sus servidores. Puede realizar la actualización en el sistema operativo del host del servidor (en banda) o de forma remota mediante el BMC...
  • Página 365 UEFI para los dispositivos de la ranura se carguen, lo que puede provocar efectos secundarios negativos para el software de Lenovo, como LXCA, OneCLI y XCC. Entre estos efectos secundarios se incluye el no poder determinar los detalles de la tarjeta de adaptador, como los niveles de firmware y el nombre del modelo.
  • Página 366 Los valores de configuración (como el almacenamiento local, los adaptadores de E/S, los valores de arranque, el firmware, los puertos y los valores del Lenovo XClarity Controller y la UEFI) se guardan como patrón del servidor, que puede aplicarse a uno o varios servidores gestionados. Cuando los patrones de servidor se actualizan, los cambios se despliegan automáticamente en los servidores...
  • Página 367 La unidad virtual se presenta al sistema operativo del host como un disco físico en el que se puede crear particiones para crear unidades lógicas de SO o volúmenes. Una introducción a RAID está disponible en el siguiente sitio web de Lenovo Press: https://lenovopress.lenovo.com/lp0578-lenovo-raid-introduction Existe información detallada acerca de las herramientas de gestión y recursos de RAID disponible en el sitio...
  • Página 368 Directiva de energía de SD650-N V3 PSU ThinkSystem 2600W (230V) v2 Titanium 9 PSU: 8+1 sin OVS PSU Titanium DWC de 7200 W 3 PSU configuradas como redundancia de 8+1 sin OVS Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 369 Nota: La sobresuscripción (OVS) del sistema de alimentación permite un uso más eficiente de la alimentación disponible del sistema. Configuración de la limitación de alimentación de la GPU (solamente para técnicos capacitados) Consulte la siguiente sección para obtener más información sobre la limitación de alimentación de la GPU. Este procedimiento está...
  • Página 370 Por ejemplo, el valor de retorno que se indica a continuación muestra que el valor de limitación de alimentación para la GPU 3 es de 600 W. (convertido del número hexadecimal 258). ipmitool raw 0x3a 0x6 0xc0 3 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 371 Herramientas disponibles: – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI https://pubs.lenovo.com/lxce-onecli/onecli_r_uxspi_proxy_tool – Paquete de despliegue de Lenovo XClarity Integrator para SCCM (solo para el sistema operativo Windows) https://pubs.lenovo.com/lxci-deploypack-sccm/dpsccm_c_endtoend_deploy_scenario • Servidor único Herramientas disponibles: – Lenovo XClarity Provisioning Manager Sección “Instalación del SO”...
  • Página 372 • Procesador de gestión Puede crear una copia de seguridad de la configuración de procesador de gestión mediante la interfaz del Lenovo XClarity Controller. Para obtener más información sobre crear copias de seguridad de la configuración del procesador de gestión, consulte: “Sección de Copia de seguridad de la configuración del BMC”...
  • Página 373 Registros de sucesos Una alerta es un mensaje u otro indicación que señala un suceso o un suceso inminente. Lenovo XClarity Controller o UEFI generan las alertas en los servidores. Estas alertas se almacenan en el registro de eventos de Lenovo XClarity Controller.
  • Página 374 Registro de eventos de Lenovo XClarity Administrator Si está utilizando Lenovo XClarity Administrator para gestionar el servidor, la red y el hardware de almacenamiento, puede ver los sucesos de todos los dispositivos gestionados con XClarity Administrator. Figura 404. Registro de eventos de Lenovo XClarity Administrator Para obtener más información cómo trabajar sobre los sucesos de XClarity Administrator, consulte:...
  • Página 375 Lenovo XClarity Controller supervisa todos los componentes del servidor de cálculo y publica los sucesos en el registro de sucesos de Lenovo XClarity Controller.
  • Página 376 Encendido: La red está conectada y activa. Nota: El uso del comando para encender el LED de ubicación está disponible cuando el transceptor o el cable está conectado al puerto OSFP. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 377 LED de identificación (azul): utilice este LED azul para ubicar visualmente el nodo entre otros nodos. Este LED también se utiliza como botón de detección de presencia. Puede utilizar Lenovo XClarity Administrator para iluminar este LED remotamente. LED de actividad de la unidad (verde): si el LED está encendido, esto indica que la unidad está...
  • Página 378 Sujete el clip y quite el cable del conector. Visión general del panel de la pantalla El dispositivo de diagnósticos consta de una pantalla LCD y 5 botones de navegación. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 379 Pantalla LCD Botones de desplazamiento (arriba/abajo/izquierda/ derecha) Presione los botones de desplazamiento para ubicar y seleccionar la información del sistema. Botón Seleccionar Presione el botón Seleccionar para seleccionar las opciones del menú. Diagrama de flujo de las opciones El panel LCD muestra distintos tipos de información del sistema. Desplácese por las opciones con las teclas de desplazamiento.
  • Página 380 Seleccionar y alterne entre las opciones o las entradas de información con los botones de desplazamiento. En función del modelo, las opciones y las entradas de la pantalla LCD pueden ser distintas. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 381 Menú de inicio (panel de estado del sistema) Ejemplo Menú de inicio Nombre de sistema Estado del sistema Cantidad de alertas activas Temperatura Consumo de energía Código de punto de comprobación Alertas activas Submenú Ejemplo Pantalla de inicio: Cantidad de errores activos Nota: El menú...
  • Página 382 • Puerta de enlace IPv6 actual x.x.x.x • DNS IPv6 IPv4 Default Gateway: Nota: Solo se muestra la dirección MAC que está x.x.x.x actualmente en uso (extensión o compartida). Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 383 Información del entorno del sistema Ejemplo Submenú Ambient Temp: 24 C Exhaust Temp: 30 C • Temperatura ambiente CPU1 Temp: 50 C • Temperatura de escape PSU1: Vin= 213 w • Temperatura de la CPU Inlet= 26 C • Estado de PSU FAN1 Front: 21000 RPM •...
  • Página 384 LED de actividad del puerto Ethernet 2 (RJ-45): cuando este LED parpadea (verde), indica que hay actividad a través del puerto (Ethernet) 2 de la consola y gestión remota sobre la red de gestión. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 385 LED de enlace del puerto Ethernet 1 (RJ-45): cuando este LED está encendido (verde), indica que hay una conexión activa a través del puerto (Ethernet) 1 de la consola y gestión remota a la red de gestión. LED de actividad del puerto Ethernet 1 (RJ-45): cuando este LED parpadea (verde), indica que hay actividad a través del puerto (Ethernet) 1 de la consola y gestión remota sobre la red de gestión.
  • Página 386 Vuelque el registro de FFDC del sistema y póngase en contacto con el equipo de soporte de back end de Lenovo para revisar el registro de datos de la PSU.
  • Página 387 dentro del rango de voltaje de entrada. Existe un dominio de alimentación común para el alojamiento que distribuye la alimentación a cada una de las bandejas y módulos DWC de toda la placa media del sistema. La redundancia de CA se logra al distribuir las conexiones del cable de alimentación de CA entre los circuitos independientes de CA.
  • Página 388 Vuelque el registro de FFDC del sistema y póngase en contacto con el equipo de soporte de back end de Lenovo para revisar el registro de datos de la PSU.
  • Página 389 Encienda y configure el servidor cada vez que quite o desconecte un dispositivo. • Cualquier dispositivo externo. • Dispositivo supresor de sobrecarga (en el servidor). • Impresora, mouse y dispositivos que no sean de Lenovo. • Todos los adaptadores. • Unidades de disco duro.
  • Página 390 Paso 4. Compruebe los LED del controlador Ethernet del servidor. Estos LED indican si hay un problema con el conector, en el cable o en el concentrador. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 391 • Si gestiona el servidor desde Lenovo XClarity Administrator, comience con el registro de sucesos de Lenovo XClarity Administrator. • Si está utilizando alguna otra aplicación de gestión, comience con el registro de sucesos de Lenovo XClarity Controller. Para obtener más información acerca de los registros de eventos, consulte “Registros de sucesos”...
  • Página 392 3. Compruebe la temperatura del sistema y el flujo de agua. Compruebe si hay fugas y desconecte y vuelva a conectar el sistema de refrigeración por agua. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 393 “Recopilación de datos de servicio” en la página 408). b. Póngase en contacto con el servicio de Lenovo. El sistema no puede detectar una GPU específica Cuando el suceso Sensor GPU CPUs has transitioned to critical from a less severe state aparece en el registro de sucesos web de XCC, indica que el sistema no puede detectar una o más GPU específicas.
  • Página 394 00h - Ninguno 00h - Ninguno 02h - F 02h - F CPU de 02h-F 02h-F Los datos 2 de Evt se pueden resumir, por ejemplo F7h: F1+F2+F4, F3: F1+F2. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 395 LXPM del sistema. (Para obtener más información, consulte la sección “Arranque” en la documentación de LXPM compatible con su servidor en https://pubs.lenovo.com/ ). Después, haga clic en Valores del sistema ➙ Dispositivos y puertos de E/S ➙...
  • Página 396 Si está utilizando un sistema operativo base Linux, vuelva a capturar todos los registros al soporte de Lenovo para realizar más investigaciones. Problemas del teclado, del mouse, conmutador KVM o del dispositivo Utilice esta información para resolver problemas asociados con teclados, mouse, conmutador KVM o...
  • Página 397 LXPM del sistema. (Para obtener más información, consulte la sección “Arranque” en la documentación de LXPM compatible con su servidor en https://pubs.lenovo.com/lxpm- ). Después, haga clic en Valores del sistema ➙ Dispositivos y puertos de E/S ➙...
  • Página 398 2 (si está instalado) para verificar que el problema no es el procesador ni el conector del módulo de memoria. 8. (Solamente para técnicos de servicio expertos) Sustituya la placa del sistema. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 399 3. Si el servidor está instalado con los adaptadores gráficos instalados al encender el servidor, el logotipo de Lenovo se visualiza en la pantalla después de aproximadamente 3 minutos. Se trata de funcionamiento normal al cargar el sistema.
  • Página 400 Para evitar errores de lectura/escritura de la unidad de disquetes, asegúrese de que la distancia entre el monitor y cualquier unidad de disquetes externa sea de al menos 76 mm (3 pulgadas). b. Los cables de monitor que no son de Lenovo pueden producir problemas imprevisibles. 2. Vuelva a colocar el cable del monitor.
  • Página 401 Si el sistema se congela durante el proceso de arranque UEFI con el mensaje UEFI: DXE INITen la pantalla, asegúrese de que las ROM opcionales no se hayan configurado en Heredado. Puede ver la configuración actual de la ROM opcional de forma remota ejecutando el siguiente comando utilizando el Lenovo XClarity Essentials OneCLI: onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Para recuperar un sistema que se congela durante el proceso de arranque con la configuración Heredado de...
  • Página 402 • El servidor se reinicia automáticamente e intenta pasar la POST nuevamente. • El servidor se cuelga y usted debe reiniciar manualmente el servidor para que intente pasar la POST nuevamente. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 403 Lleve a cabo los siguientes pasos hasta que se solucione el problema. 1. Un olor inusual podría provenir del equipo recientemente instalado. 2. Si el problema continúa, póngase en contacto con soporte técnico de Lenovo. El servidor parece estar caliente Lleve a cabo los siguientes pasos hasta que se solucione el problema.
  • Página 404 “Un dispositivo opcional de Lenovo recién instalado no funciona” en la página 396 • “Un dispositivo opcional de Lenovo que funcionaba antes ha dejado de funcionar.” en la página 396 Se detectó una insuficiencia de recursos de PCIe Si ve un mensaje de error que indica “Se detectó una insuficiencia de recursos de PCI”, lleve a cabo los siguientes pasos hasta que se resuelva el problema: 1.
  • Página 405 2. Si el dispositivo se suministra con instrucciones de comprobación, siga estas para probar el dispositivo. 3. Si el dispositivo que falla es un dispositivo SCSI, asegúrese de que: • Los cables de todos los dispositivos SCSI externos estén bien sujetos. •...
  • Página 406 5. Revise el registro de eventos de y vea cómo es el problema para en seguir las acciones del registro de eventos para resolver los problemas. Problemas de dispositivo serie Utilice esta información para resolver problemas asociados a dispositivos serie. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 407 • “El número de puertos serie que identifica el sistema operativo es inferior al número de puertos instalados.” en la página 399 • “Un dispositivo serie no funciona” en la página 399 El número de puertos serie que identifica el sistema operativo es inferior al número de puertos instalados.
  • Página 408 (dos o 10 veces por segundo) durante más de 15 minutos, indica que es posible que SMM2 haya encontrado un problema. Lleve a cabo los siguientes pasos hasta que se solucione el problema: 1. Vuelva a colocar SMM2. 2. Si el problema persiste, sustituya el SMM2. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 409 Lleve a cabo los siguientes pasos hasta que se solucione el problema. 1. Compruebe la dirección IP y el estado de red de SMM2 mediante Lenovo XClarity Controller. 2. También puede comprobar los LED de SMM2 para diagnosticar el estado de SMM2 (consulte “LED de...
  • Página 410 3. Compruebe visualmente el sensor de goteo del sumidero para detectar humedad. a. Extraiga los protectores EMC inferior y superior en la parte frontal del sensor de goteo izquierdo. Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 411 Nota: Si hay una tubería vertical de múltiple en la parte frontal del protector EMC, deberá deslizarla lateralmente hacia fuera desde la parte posterior de la tubería. Figura 415. Extracción de la protección EMC inferior Capítulo 9 Determinación de problemas...
  • Página 412 Use una linterna para inspeccionar visualmente el sumidero plástico para detectar humedad. c. Vuelva a instalar los protectores EMC superior e inferior. Figura 417. Instalación de protecciones EMC superiores Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 413 Figura 418. Instalación del protector EMC d. Repita los pasos para el sensor de goteo del sumidero derecho. 4. Apague todos los nodos a través del sistema operativo o mantenga pulsado el botón de encendido durante cinco segundos. Nota: Los LED de alimentación de color verde para cada nodo (dos por nodo de cálculo) deben estar parpadeando para indicar los nodos que están en estado en espera.
  • Página 414 65). Póngase en contacto con el Ingeniero de producto para obtener asistencia adicional. Importante: Los procedimientos anteriores solo cubren la solución Lenovo DWC (desde las válvulas de bolas Eaton, subiendo a través del colector y hacia los alojamientos y bandejas de cálculo). Si la Unidad de distribución de enfriamiento de su centro de datos experimenta alertas de nivel bajo de agua repetidos o...
  • Página 415 Usted puede resolver muchos problemas sin asistencia externa siguiendo los procedimientos de resolución de problemas que Lenovo proporciona en la ayuda en línea o en la documentación del producto Lenovo. La ayuda en línea también describe las pruebas de diagnóstico que usted puede realizar. La documentación de la mayoría de sistemas, sistemas operativos y programas contiene procedimientos de resolución de...
  • Página 416 • Números de contrato del acuerdo de Mantenimiento de hardware y software, si corresponde • Número del tipo de equipo (identificador de 4 dígitos del equipo Lenovo). El número de tipo de equipo se puede encontrar en la etiqueta de ID, consulte “Identificar la solución y acceder a Lenovo XClarity...
  • Página 417 • Lenovo XClarity Controller Puede utilizar la interfaz web de Lenovo XClarity Controller o la CLI para recopilar datos de servicio del servidor. El archivo se puede guardar y enviar a Lenovo Support.
  • Página 418 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 419 En esta sección se proporcionan documentos de controladores y firmware, así como recursos de soporte. • Sitio web de descarga de controladores y software – https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver-list/ • https://forums.lenovo.com/t5/Datacenter-Systems/ct-p/sv_eg • Soporte del Centro de Datos de Lenovo – https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n • https://datacentersupport.lenovo.com/documents/lnvo-eula •...
  • Página 420 • (Búsqueda de compatibilidad de opciones) https://serverproven.lenovo.com • https://pubs.lenovo.com/#os-installation • (Solicitud de servicio) https://support.lenovo.com/servicerequest • (Mantener las actualizaciones de firmware al día) https://datacentersupport.lenovo.com/solutions/ht509500 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...
  • Página 421 Los resultados obtenidos en otros entornos operativos pueden variar. Lenovo puede utilizar o distribuir la información que le suministre el cliente de la forma que crea oportuna, sin incurrir con ello en ninguna obligación con el cliente.
  • Página 422 TBW). Un dispositivo que excede este límite puede no responder a los mandatos generados por el sistema o bien no se podrá escribir en él. Lenovo no se hace responsable de la sustitución de un dispositivo que haya excedido el número garantizado máximo de ciclos de programa/eliminación, como está...
  • Página 423 Declaración de RoHS de BSMI de la región de Taiwán Información de contacto de importación y exportación de la región de Taiwán Existen contactos disponibles para la información de importación y exportación para la región de Taiwán. Apéndice C. Avisos...
  • Página 424 Guía del usuario de la bandeja ThinkSystem SD650-N V3 Neptune DWC...

Este manual también es adecuado para:

Thinksystem 7d7n
