Instalación De Una Batería O De Un Módulo De Alimentación Flash Para El Adaptador - Lenovo System x3250 M6 Guía De Servicio

Paso 3. Extraiga la batería o el módulo de alimentación flash del adaptador RAID
a. Retire el elemento de sujeción.
b. Abra el clip de sujeción.
c. Tire de la pestaña de liberación hacia fuera.
d. Eleve la batería o el módulo de alimentación flash hasta extraerlos del compartimento.

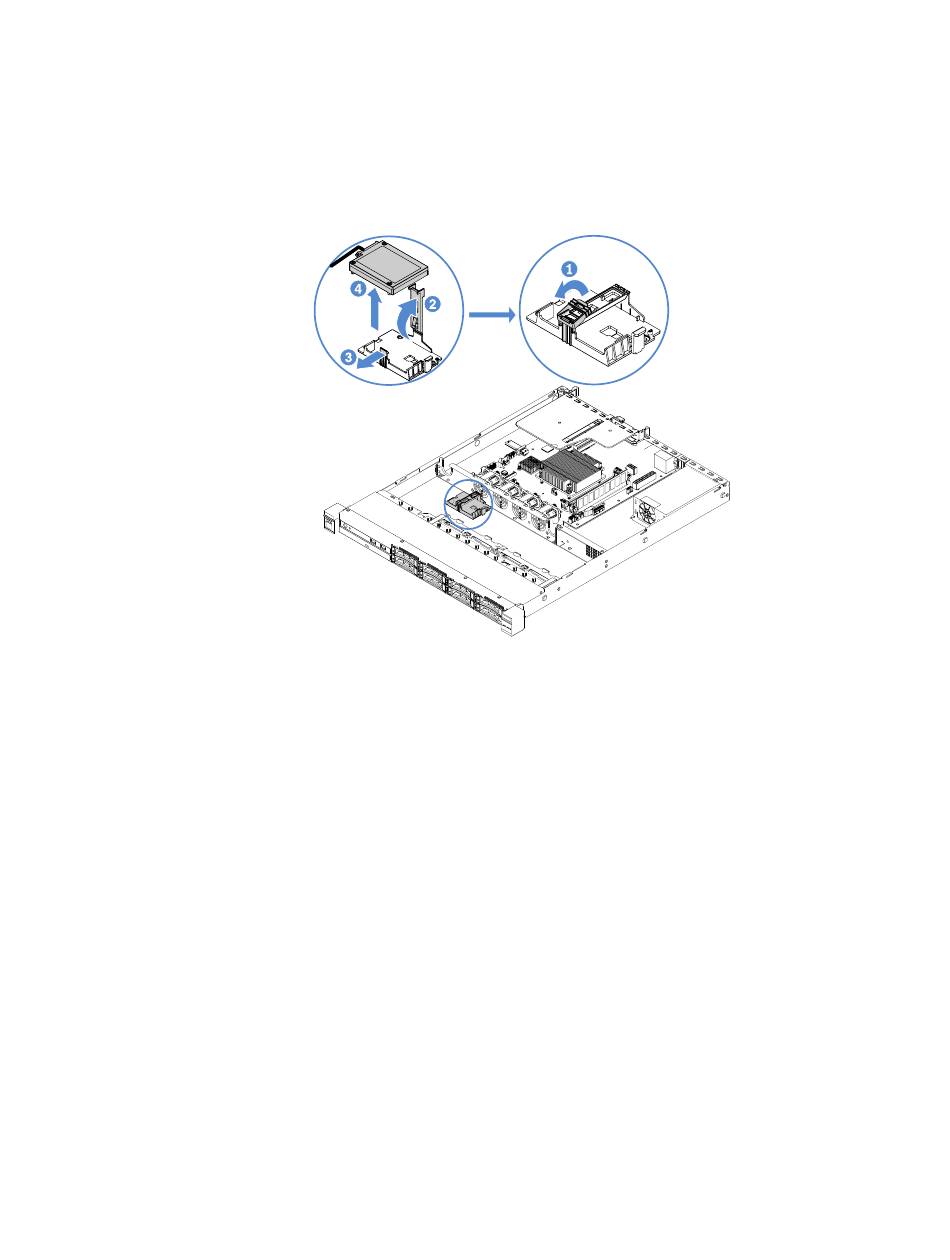

Figura 47. Extracción de la batería o del módulo de alimentación flash del adaptador RAID
Paso 4. Desconecte el cable de la batería o del módulo de alimentación flash.
Paso 5. Realice la sustitución de piezas. Consulte " " en la página 187.
Instalación de una batería o de un módulo de alimentación flash para el adaptador
RAID
Cuando instala un adaptador RAID que se entrega con baterías o módulos de alimentación flash, en
ocasiones es necesario instalar las baterías o los módulos de alimentación flash en otra ubicación del
servidor para evitar que dichos componentes se sobrecalienten. Dependiendo de su modelo de servidor,
es posible que sea necesario instalar una batería de forma remota cerca del compartimento de la unidad
óptica o de la placa posterior.
Nota: La batería o el módulo de alimentación flash del adaptador RAID solo son compatibles con los
modelos de servidor de 2,5 pulgadas.
Para instalar una batería o un módulo de alimentación flash para el adaptador RAID en el servidor, lleve
a cabo los pasos siguientes:
Paso 1. Apague el servidor. A continuación, desconecte todos los cables externos y retire todos los
dispositivos periféricos.
Paso 2. Retire la cubierta del servidor. Consulte la sección "Extracción de la cubierta del servidor" en la
página 94.
.
Capítulo 7 Extracción e instalación de componentes del servidor
125
