Si la caldera tiene conectado el reloj programador a distancia (opcional), los
A
ajustes descritos anteriormente se gestionan según lo indicado en la tabla 1.
Tabla. 1
Regulación de la temperatura de calefacción La regulación se puede efectuar desde el menú del reloj progra-
Regulación de la temperatura del agua sani-
taria
Conmutación Verano / Invierno
Selección Eco/Confort
Temperatura Adaptable
Regulación de la presión hidráulica de la instalación
La presión de carga con la instalación fría, leída en el hidrómetro de la caldera, debe ser
de alrededor de 1,0 bar. Si la presión de la instalación disminuye por debajo del mínimo
admisible, la tarjeta de la caldera activa la indicación de anomalía F37 (fig. 14).

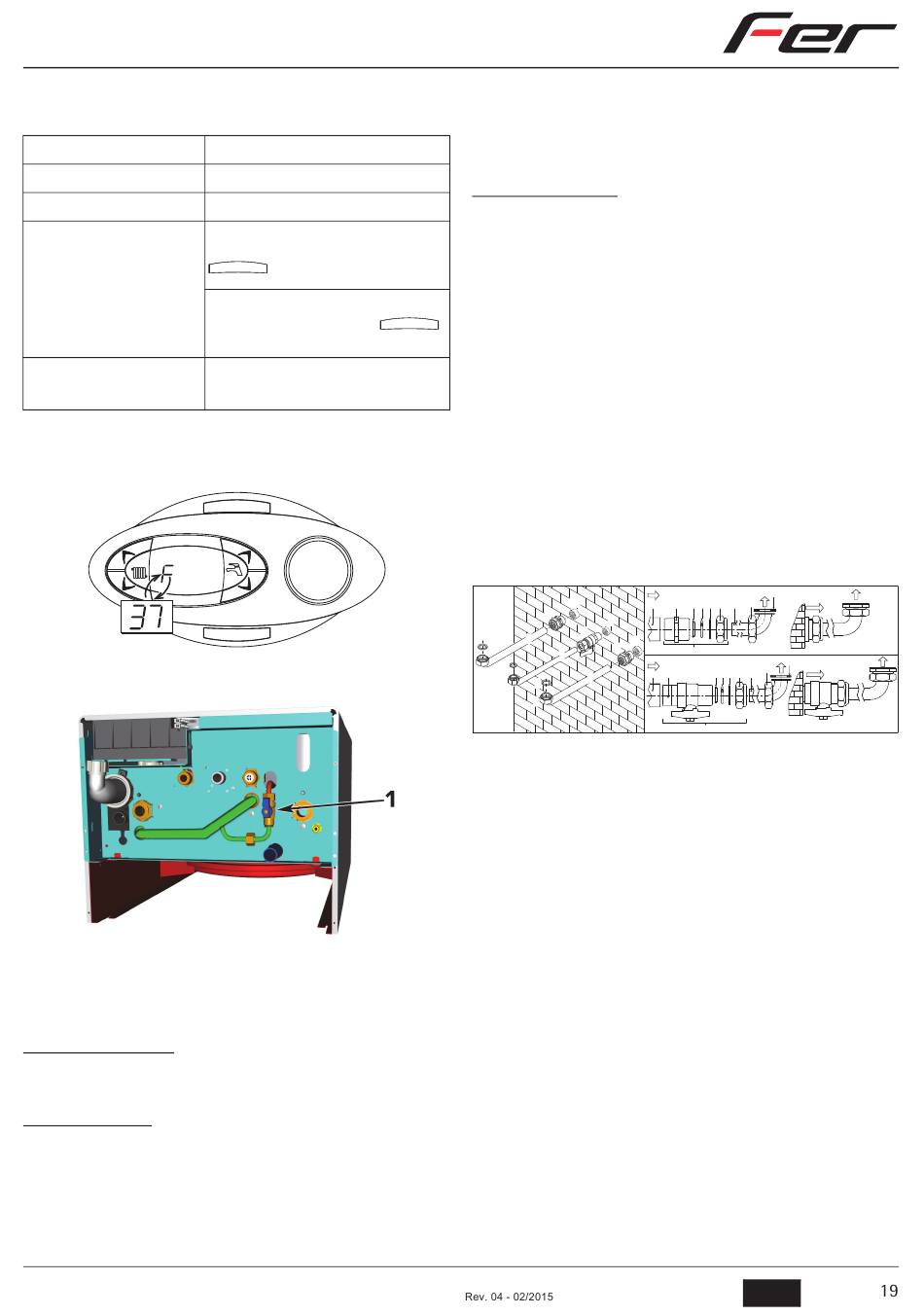

fig. 14 - Anomalía presión insuficiente en la instalación
Utilice la llave de llenado (1 - fig. 15) para llevar la presión de la instalación a un valor
superior a 1,0 bar.
fig. 15 - Llave de carga
Una vez restablecida la presión correcta en la instalación, la caldera ejecuta un
A
ciclo de purga de aire de 120 segundos, que se indica en pantalla con la expre-
sión FH.
Al finalizar la operación, cierre siempre la llave de llenado (1 - fig. 15)
2. INSTALACIÓN

2.1 Disposiciones generales

LA CALDERA TIENE QUE SER INSTALADA ÚNICAMENTE POR PERSONAL ESPE-
CIALIZADO Y DEBIDAMENTE CUALIFICADO, RESPETANDO TODAS LAS INS-
TRUCCIONES DEL PRESENTE MANUAL TÉCNICO, LAS LEYES NACIONALES Y
LOCALES ASÍ COMO LAS REGLAS DE LA TÉCNICA.
2.2 Lugar de instalación
El circuito de combustión es estanco respecto al ambiente de instalación, por lo cual el
aparato puede instalarse en cualquier habitación. No obstante, el local de instalación
debe ser lo suficientemente aireado para evitar situaciones de peligro si hubiera una pér-
dida de gas. La Directiva CE 2009/142 establece esta norma de seguridad para todos
los aparatos que funcionan con gas, incluidos los de cámara estanca.
El aparato es adecuado para funcionar en un lugar parcialmente protegido según la nor-
ma EN 297 pr A6, con una temperatura mínima de -5°C. Si posee kit antihielo, se puede
utilizar a una temperatura mínima de hasta -15 °C. Se aconseja instalar la caldera de-
bajo del alero del techo, en un balcón o en un nicho resguardado.
mador a distancia o desde el panel de mandos de la caldera.
La regulación se puede efectuar desde el menú del reloj progra-
mador a distancia o desde el panel de mandos de la caldera.
La modalidad Verano tiene prioridad sobre la demanda de cale-
facción proveniente del reloj programador a distancia.
Si se desactiva el funcionamiento en sanitario desde el menú del
reloj programador a distancia, la caldera selecciona la modalidad
Economy. En esta situación, la tecla ECO/CONFORT
( 7 - fig. 1) del panel de la caldera queda inhabili-
eco/comfort
tada.
Activando el funcionamiento en sanitario desde el menú del reloj
programador a distancia, la caldera se dispone en modo Confort.
En esta situación, con la tecla ECO/CONFORT
7 - fig. 1) del panel de la caldera, es posible seleccionar una de
las dos modalidades.
Tanto el reloj programador a distancia como la tarjeta de la cal-
dera gestionan la regulación con Temperatura adaptable: entre
los dos, es prioritaria la Temperatura Adaptable de la tarjeta de la
caldera.
eco/comfort
reset
cod. 3540R514 -
En cualquier caso, la caldera se ha de instalar en un lugar donde no haya polvo, gases
corrosivos ni objetos o materiales inflamables.
La caldera, preparada para fijarse a la pared, se suministra con un soporte de enganche.
Es posible solicitar una plantilla metálica para marcar los puntos de taladrado en la pa-
red. La fijación a la pared debe ser firme y estable.
Si el aparato se instala dentro de un mueble o se adosa a otros elementos, ha
A
de quedar un espacio libre para desmontar la carcasa y realizar las actividades
normales de mantenimiento
2.3 Conexiones hidráulicas
Advertencias
La potencia térmica del aparato se debe calcular antes de instalarlo, teniendo en cuenta
las necesidades de calor del edificio determinadas por las normas vigentes. Para el
buen funcionamiento de la caldera, la instalación hidráulica tiene que estar dotada de
todos los accesorios necesarios. Se aconseja instalar válvulas de corte entre la caldera
y el circuito de calefacción para aislarlos entre sí cuando sea necesario.
B
Conecte la descarga de la válvula de seguridad a un embudo o tubo de reco-
gida para evitar que se derrame agua en el suelo en caso de sobrepresión en
el circuito de calefacción. Si no se cumple esta advertencia, en el caso de que
(
eco/comfort
actúe la válvula de descarga y se inunde el local, el fabricante de la caldera no
se considerará responsable.
No utilice los tubos de las instalaciones hidráulicas para poner a tierra aparatos
eléctricos.
Antes de instalar la caldera, lavar cuidadosamente todos los tubos de la instalación para
eliminar los residuos o impurezas, que podrían comprometer el funcionamiento correcto
del aparato.
B
La instalación debe estar dotada de un filtro en la tubería de retorno para evitar
que impurezas o sedimentos procedentes del sistema obstruyan o dañen los
generadores.
La instalación del filtro es imprescindible cuando se sustituyen los generadores
en instalaciones existentes. El fabricante no responde por daños causados al
generador por la falta de un filtro adecuado.
Efectuar las conexiones de acuerdo con el dibujo de la sec. 4.1 y los símbolos presentes
en el aparato.
Kit de conexiones
Bajo pedido, se suministran los kits de conexión ilustrados fig. 16.
A
d
g
c
h
e
g
f
e
A = Grupo de empalme de 3/4" para tubo ø18
B = Grifo de gas de 1/2"
c = Tubo de conexión de la instalación de gas
d = Tubo de conexión de la instalación de calefacción
e = Anillo de 3/4" - orificio ø20
f = Anillo de 1/2" para tubo ø14
g = Junta ø24
h = Junta ø18.5
L = Niple en latón OT 58
M = Junta OR
N = Anillo de tope en latón OT 58
P = Arandela de cobre
Q = Empalme en latón OT 58
R = Grifo de esfera
S = Manguito hembra
7 = Entrada de gas
10 = Ida a calefacción
11 = Retorno desde calefacción
Características del agua de la instalación
Si la dureza del agua es superior a 25° Fr (1°F = 10ppm CaCO
agua para evitar posibles incrustaciones en la caldera. El tratamiento no debe reducir la
dureza a valores inferiores a 15°F (Decreto del Presidente de la República 236/88 para
uso de agua destinada al consumo humano). Si la instalación es muy grande o debe re-
llenarse a menudo, es indispensable cargarla con agua tratada. Si, en estos casos, es
necesario vaciar parcial o totalmente la instalación, el sucesivo llenado se ha de efectuar
con agua tratada.
Sistema antihielo, líquidos anticongelantes, aditivos e inhibidores
La caldera posee un sistema antiheladas que activa la calefacción cuando la tempera-
tura del agua de la instalación disminuye por debajo de 6 °C. Para que este dispositivo
