Kit antihielo sifón para la instalación en el exterior (opcional)
En caso de instalación en el exterior, en un lugar parcialmente resguardado para tem-
peraturas inferiores a -5 °C y hasta -15 °C, se debe instalar el kit antihielo para proteger
el sifón. Conectar el kit a la tarjeta electrónica y colocar el calentador en el sifón como
se indica en las instrucciones incluidas en el kit.
Conexión a un acumulador de agua caliente sanitaria
La tarjeta electrónica de la caldera puede gestionar un acumulador exterior para la pro-
ducción de agua caliente sanitaria. Efectuar las conexiones hidráulicas de acuerdo con
el esquema fig. 17. Efectuar las conexiones eléctricas según indica el esquema eléctrico
sec. 4.6. Es necesario utilizar el kit cód. 1KWMA11W. Al encender la caldera, el sistema
de control reconoce la sonda del acumulador y se configura automáticamente, activando
la pantalla y los controles de la función para agua sanitaria.
8
9
10
209

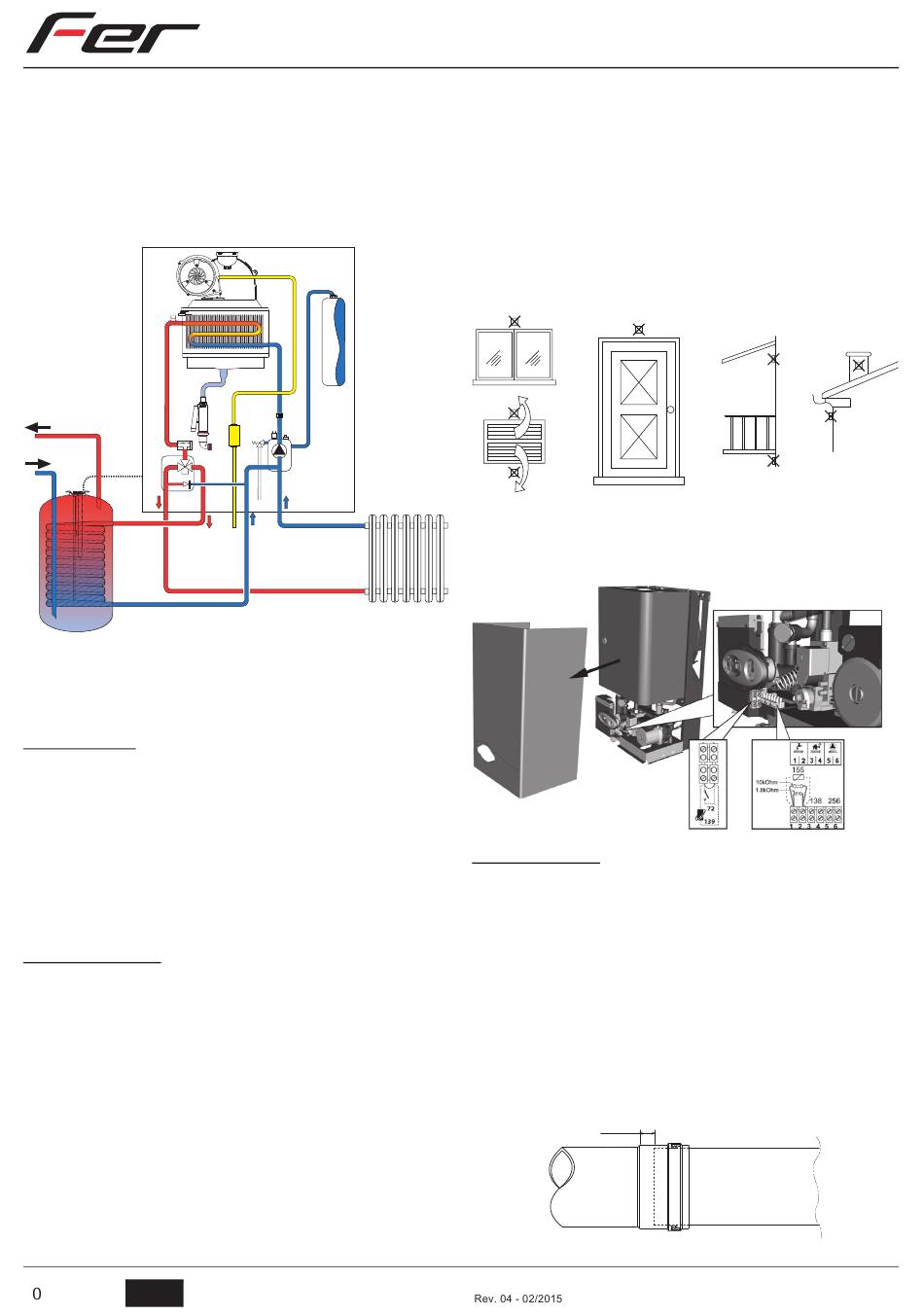

fig. 17 - Esquema de conexión con un acumulador externo
8
Salida agua caliente sanitaria
9
Entrada de agua sanitaria
10
Ida a calefacción
11
Retorno desde calefacción
209
Ida a acumulador
210
Retorno desde acumulador
2.4 Conexión del gas
B
Antes de efectuar la conexión, controlar que el aparato esté preparado para
funcionar con el tipo de combustible disponible y limpiar esmeradamente todos
los tubos del gas para eliminar residuos que puedan perjudicar el funciona-
miento de la caldera.
El gas se ha de conectar al correspondiente empalme (véase fig. 31) según la normativa
en vigor, con un tubo metálico rígido o con un tubo flexible de pared continua de acero
inoxidable, interponiendo una llave del gas entre la instalación y la caldera. Comprobar
que todas las conexiones del gas sean estancas. La capacidad del contador del gas
debe ser suficiente para el uso simultáneo de todos los aparatos conectados. El diáme-
tro del tubo de gas que sale de la caldera no determina el diámetro del tubo entre el apa-
rato y el contador, que se ha de calcular teniendo en cuenta la longitud y las pérdidas
de carga, en conformidad con la normativa vigente.
B
No utilizar los tubos del gas para poner a tierra aparatos eléctricos.
2.5 Conexiones eléctricas
Conexión a la red eléctrica
B
La seguridad eléctrica del aparato sólo se logra cuando éste se encuentra conec-
tado a una toma de tierra eficaz, según lo previsto por las normas de seguridad.
Solicitar a personal profesionalmente cualificado que controle la eficacia y la ade-
cuación de la instalación de tierra ya que el fabricante no se hace responsable por
los eventuales daños provocados por la falta de puesta a tierra de la instalación.
También se ha de controlar que la instalación eléctrica sea adecuada a la potencia
máxima absorbida por el aparato, indicada en la chapa de datos.
La caldera se suministra con un cable para la conexión a la red eléctrica de tipo "Y" sin
enchufe. El enlace a la red se ha de efectuar con una conexión fija y un interruptor bipo-
lar cuyos contactos tengan una apertura no inferior a 3 mm, interponiendo unos fusibles
de 3 A como máximo entre la caldera y la línea. Es importante respetar la polaridad (LÍ-
NEA: cable marrón / NEUTRO: cable azul / TIERRA: cable amarillo-verde) de las co-
nexiones a la línea eléctrica. Cuando se instale o sustituya el cable de alimentación, el
conductor de tierra se ha de dejar 2 cm más largo que los demás.
B
El cable de alimentación del aparato no debe ser sustituido por el usuario. Si el cable
se daña, apagar el aparato y llamar a un técnico autorizado para que lo sustituya. Si hay
que sustituir el cable eléctrico de alimentación, utilizar sólo cable HAR H05 VV-F de
3x0,75 mm2 con diámetro exterior de 8 mm como máximo.
2
ES
11
210
cod. 3540R514 -
F F ERSYSTEM TECH 18 A
Termostato de ambiente (opcional)
B
ATENCIÓN: EL TERMOSTATO DE AMBIENTE DEBE TENER LOS CONTAC-
TOS LIBRES DE POTENCIAL. SI SE CONECTAN 230 V A LOS BORNES
DEL TERMOSTATO DE AMBIENTE, LA TARJETA ELECTRÓNICA SE DAÑA
IRREMEDIABLEMENTE.
Al conectar un mando a distancia o un temporizador, no tomar la alimentación
de estos dispositivos de sus contactos de interrupción. Conectarlos directa-
mente a la red o a las pilas, según el tipo de dispositivo.
Sonda exterior (opcional)
Conectar la sonda a los bornes correspondientes. El cable eléctrico utilizado para conectar la son-
da exterior a la caldera no debe medir más de 50 m. Se puede usar un cable común de dos con-
ductores. La sonda exterior tiene que instalarse preferiblemente en una pared orientada al norte
o noroeste, o en la pared correspondiente a la parte principal del salón. La sonda no ha de quedar
expuesta al sol de la mañana, y, en general, siempre que sea posible, no debe recibir directamen-
te los rayos solares. Si no es posible cumplir estas indicaciones, se debe colocar una protección.
No montar la sonda cerca de ventanas, puertas, aberturas de ventilación, chimeneas o fuentes de
calor que puedan influir en los valores leídos.
fig. 18 - Posición desaconsejada de la sonda exterior
Acceso a la regleta de conexiones
Seguir las indicaciones fig. 19 para acceder a la regleta de conexiones eléctricas. La po-
sición de los bornes para las diferentes conexiones también se ilustra en el esquema
eléctrico en la fig. 34.
fig. 19 - Acceso a la regleta de conexiones

2.6 Conductos de humo

El aparato es de tipo C con cámara estanca y tiro forzado, la entrada de aire y la salida
de humos deben conectarse a sistemas como los que se indican más adelante. El apa-
rato está homologado parar funcionar con todas las configuraciones de chimeneas Cxy
ilustradas en la chapa de datos técnicos (algunas configuraciones se ilustran como
ejemplo en el presente capítulo). Sin embargo, es posible que algunas configuraciones
estén limitadas o prohibidas por leyes, normas o reglamentos locales. Antes de efectuar
la instalación, controlar y respetar escrupulosamente las prescripciones en cuestión.
Respetar también las disposiciones sobre la posición de los terminales en la pared y/o
el techo y las distancias mínimas a ventanas, paredes, aberturas de aireación, etc.
B
Para instalar este aparato de tipo C deben utilizarse los conductos de entrada
de aire y salida de humos, suministrados por el fabricante con arreglo a UNI-
CIG 7129/92. El uso de otros elementos anula automáticamente la garantía y
la responsabilidad del fabricante.
En los conductos de los humos con una longitud superior a un metro, durante
A
la fase de instalación se debe tener en cuenta la dilatación natural de los ma-
teriales durante su uso.
Para evitar deformaciones, entre cada metro de conducto se aconseja dejar una junta
de dilatación comprendida entre 2 y 4 mm.
2 ÷ 4 mm
fig. 20 - Dilatación
