4.6 Esquema eléctrico
L N
230V
50Hz
32
16
44
Atención: Antes de conectar el termostato de ambiente o el reloj programa-
A
dor a distancia, quitar el puente de la regleta de conexiones.
16 Ventilador
32 Bomba de circulación calefacción
44 Válvula del gas
72 Termostato de ambiente
82 Electrodo de detección
95 Válvula desviadora
114 Presostato del agua
138 Sonda exterior
139 Reloj programador a distancia
155 Sonda de temperatura AS (opcional)
186 Sensor de retorno
188 Electrodo de encendido
278 Sensor doble (calefacción + seguridad)
256 Señal bomba modulante circulación calefacción
341 Sonda del intercambiador
2
ES
188
82
DBM14B

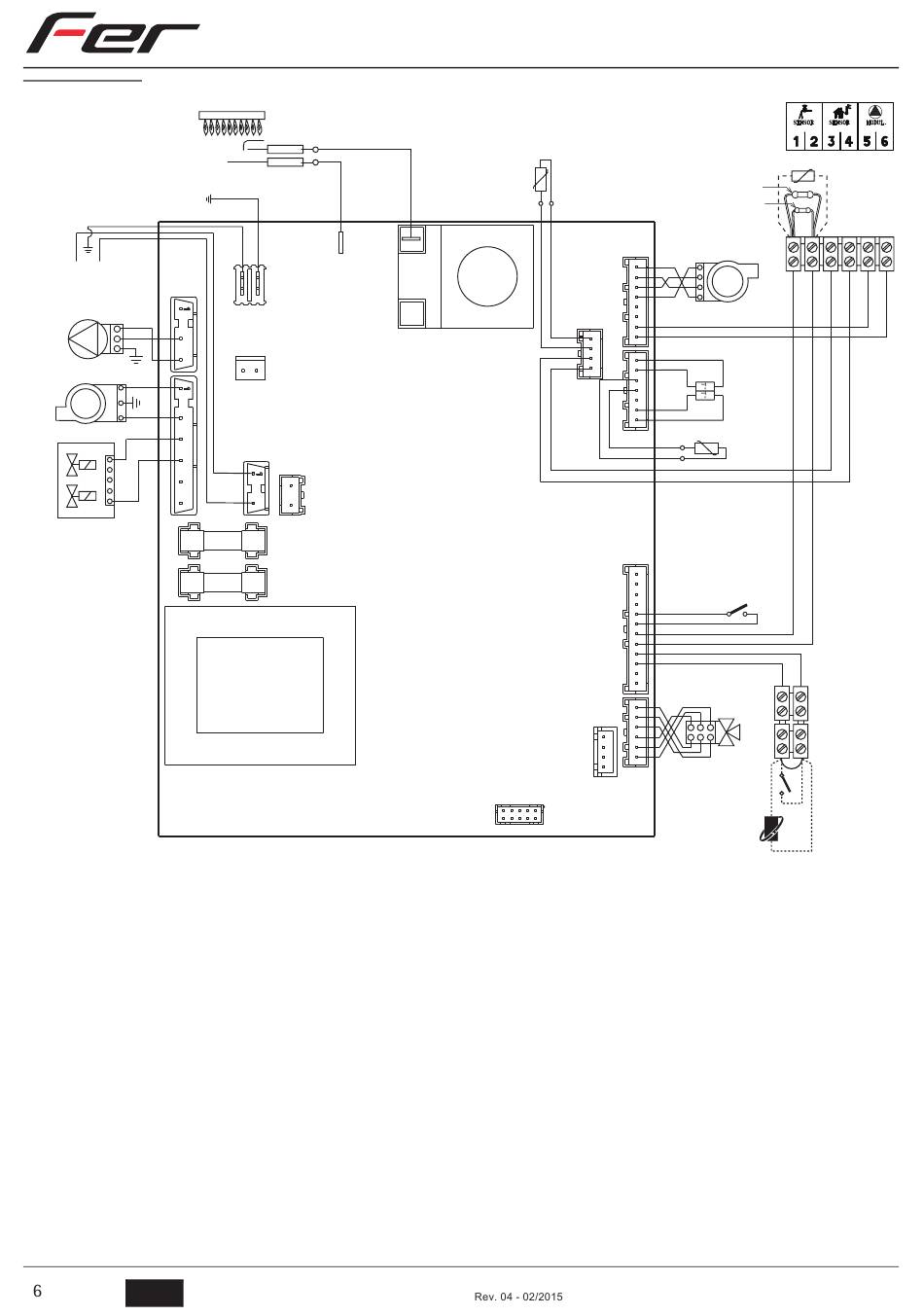

fig. 34 - Esquema eléctrico
