VarIatorI HI-sPEEd - suPEr sPEEd
Nati dall'esperienza della Polini Motori nella messa a punto delle trasmissioni, tutti i variatori
Polini sono i migliori variatori mai progettati prima d'ora. Realizzati con materiali di primissima
qualità e secondo i più avanzati processi di lavorazione; favoriscono una ripresa del motore
decisamente più uniforme e prestazioni costanti nel tempo. La coppia massima viene raggiunta
più velocemente rispetto ad altri variatori in commercio e la puleggia mobile si distingue per il
movimento più bilanciato.

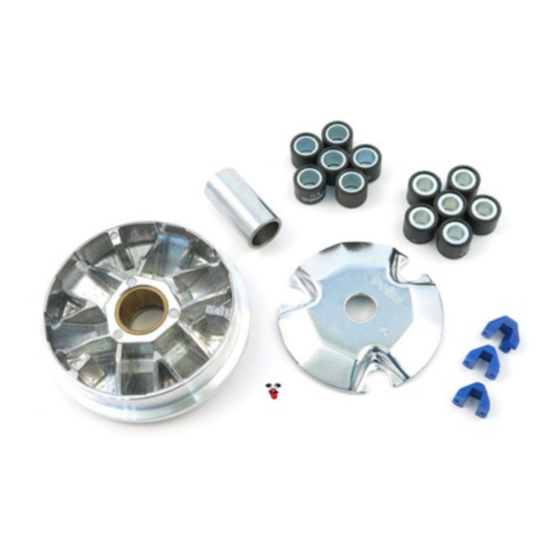

CARATTERISTICHE TECNICHE (dis. 1)
A - Distanziale (quando presente)
B - Piattello guidarulli in acciaio trattato
C - Guide piattello
D - Semipuleggia mobile: stampata in pressofusione in speciale lega al silicio, finitura con utensili
al diamante.
E - Rulli: peso calibrato, con rivestimento in nylon, garantiscono un'elevata resistenza all'usura.
F - Boccola variatore in bronzo sinterizzato autolubrificante
Boccola in acciaio con sistema di lubrificazione brevettato (fig.11-12)
G - Spinotto variatore in acciaio cromato bonificato, rettificato e in fine lappato.
H - Distanziale (quando presente)
I - Molle frizione in acciaio specifico (quando presente)
L - Molla di contrasto con EvoSlider (quando presente)
ISTRUZIONI DI MONTAGGIO PER HI-SPEED, SUPER SPEED
Lavare il veicolo avendo particolare cura per la zona del carter lato trasmissione. Smontare il
carter (attenzione a non perdere le viti e le bussole di centraggio) e svitare il dado di bloccaggio
del variatore sull'albero motore. Da questo sfilare l'intero gruppo originale del variatore.
Attenzione: consigliamo la sostituzione con una cinghia Polini se la cinghia originale dovesse
presentare segni di usura. Inserire i rulli (E) nella semipuleggia mobile (D) con la parte di battuta
nell'inserto nel senso opposto a quello di rotazione del variatore (dis. 2). In alcuni casi nella con-
fezione sono inseriti due serie di rulli, si possono ottenere così messe a punto del variatore molto
interessanti mixando le due serie, a condizione però di lasciare invariata l'uniformità di spinta
suPEr sPEEd EVoLutIon
IstruzIonI dI montaggIo
assembling instructions
instructions d'assemblage
instrucciones de montaJe
montageanleitungen
