Descripciones del panel

Panel posterior

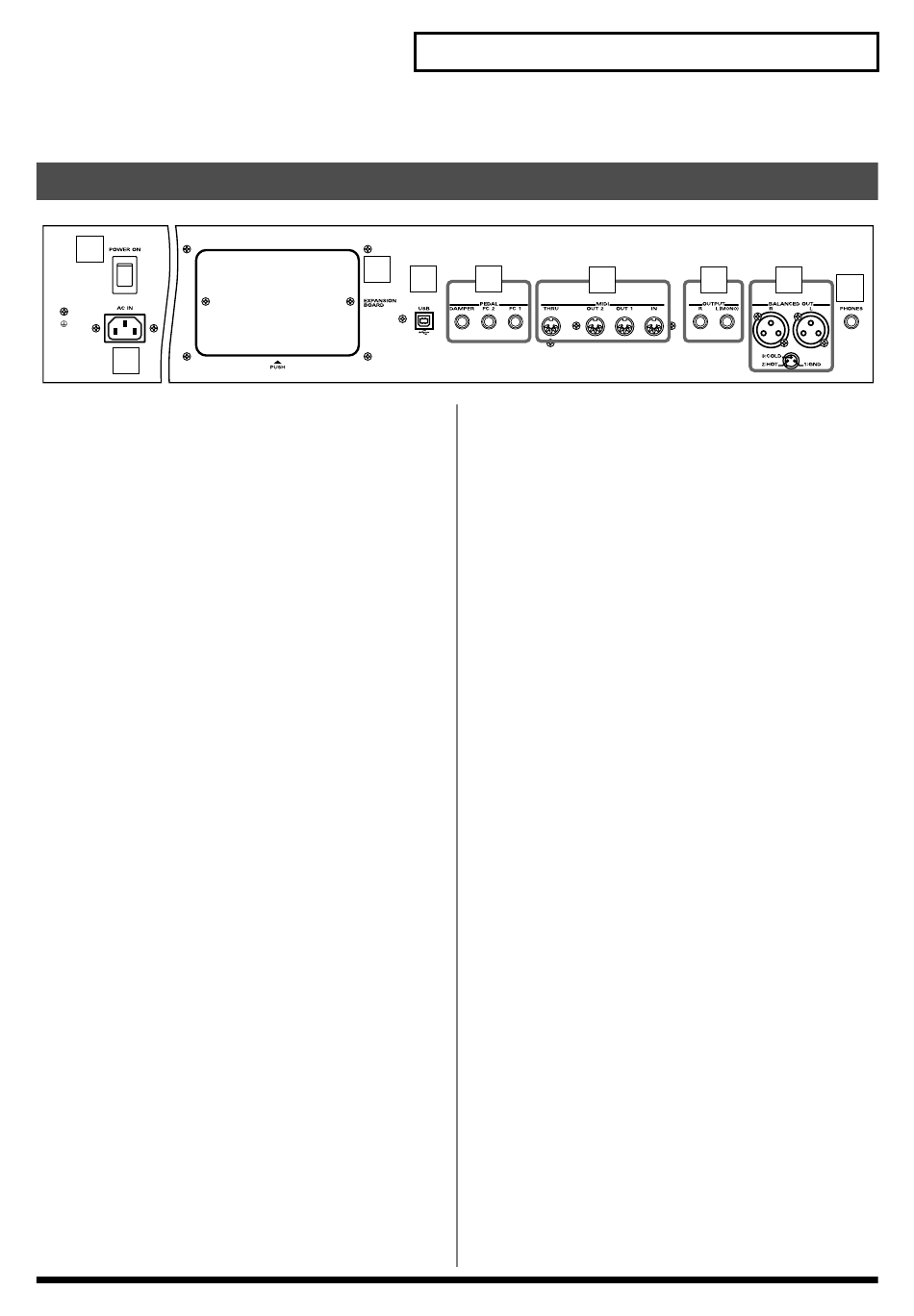

fig.posterior
1
3
4
5
6
7
8
9
2

1. Conmutador [POWER ON]

Activa y desactiva el equipo (p. 24).
2. Toma de CA
Conecte el cable de alimentación incluido a esta entrada (p. 22).
3. Ranura de instalación de la tarjeta de
ampliación de ondas
Retire la cubierta para instalar tarjetas de expansión de ondas
opcionales (serie SRX) (p. 16).
4. Conector USB
Conecte aquí el ordenador para intercambiar archivos MIDI estándar
y configurar archivos entre el ordenador y el RD-700SX (p. 108).
5. Jacks Pedal (Damper, FC1, FC2)
Si se conecta el conmutador de pedal (serie DP) que se incluye en el
RD-700SX al jack DAMPER, es posible utilizar dicho conmutador
como un pedal damper.
Si dispone de un pedal conectado al jack FC-1 o FC-2, podrá asignar
varias funciones al pedal (p. 74, p. 88).
6. Conectores MIDI (IN, OUT1, OUT2, THRU)
Se utilizan para conectar dispositivos MIDI externos para transmitir
mensajes MIDI (p. 61, p. 95, p. 105).
7. Jacks OUTPUT L(MONO)/R
Proporciona la entrada de señales audio. Están conectados a un
amplificador a otro dispositivo. Para una salida monoaural utilice el
jack L/MONO (p. 22).
8. Jacks BALANCED OUT L/R
Conectores para un envio balanceado de señales de audio.
Conectados a mezcladores y otros equipos parecidos (p. 22).
9. Jack PHONES
Se pueden conectar un grupo de auriculares estéreo a este jack
(p. 22).
Aunque los auriculares estén conectados, aún se enviará el sonido
desde los jacks OUTPUT.
15
