Puesta en marcha

7.7 Puesta en marcha del actuador lineal

7.7 Puesta en marcha del actuador lineal
7.7.1 Preparación del actuador lineal para la puesta en servicio
Requisitos
El posicionador ya está montado con el kit de montaje adecuado.
Ajustar el conmutador de la relación de transmisión
Nota
Puesta en marcha
El ajuste del conmutador de la relación de transmisión es muy importante para la puesta en
marcha del posicionador.
Conexión del posicionador

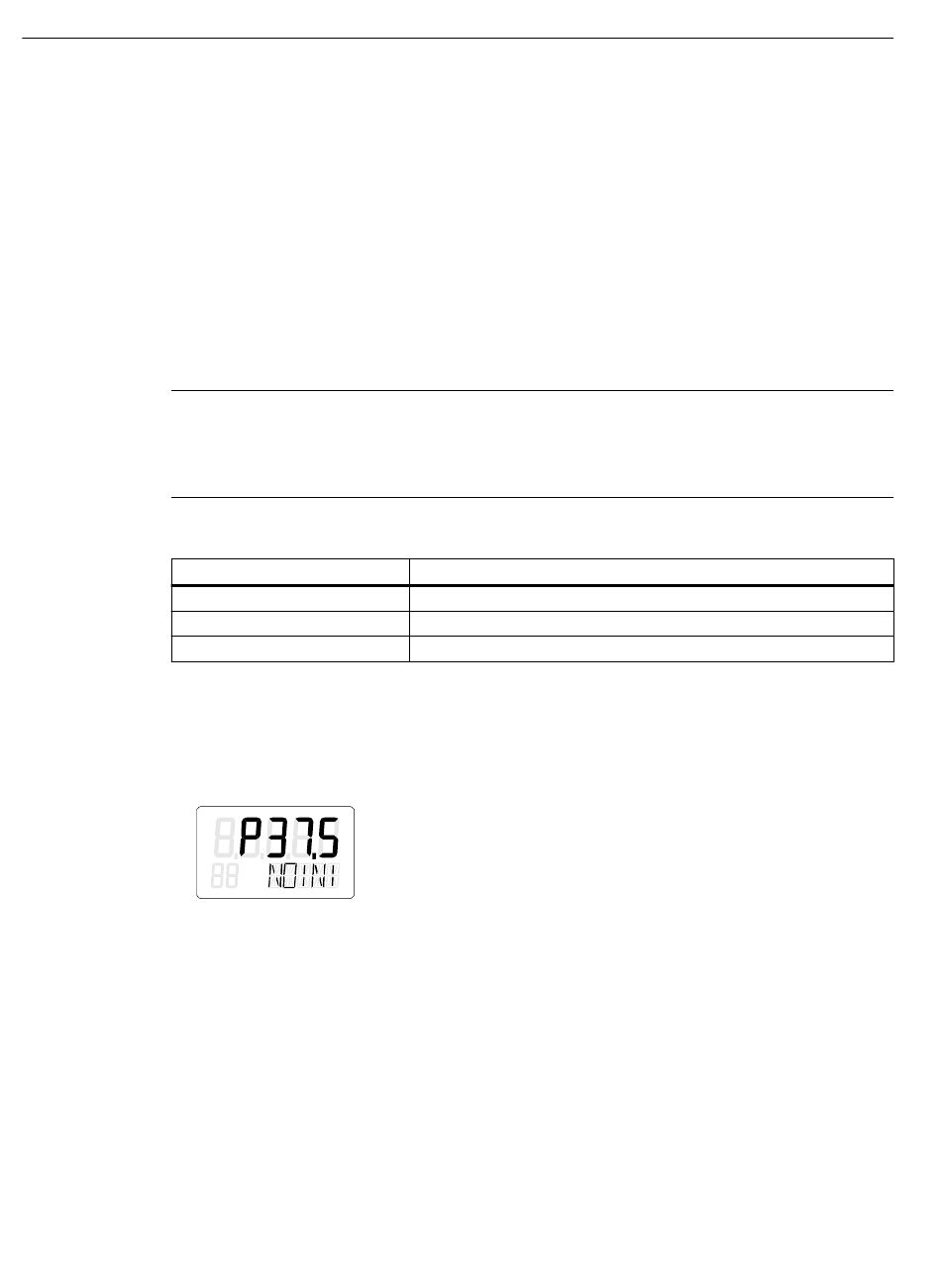

1. Conecte una fuente de alimentación adecuada. El posicionador se encuentra ahora en 'modo
manual P'. En la línea superior del visualizador se indica la tensión actual del potenciómetro
(P) en porcentajes, p. ej.: 'P37.5', y en la línea inferior parpadea 'NOINI':
2. Conecte el actuador y el posicionador con las tuberías neumáticas.
3. Conecte la presión de aire de entrada PZ al posicionador.
118
Carrera [mm]
5 ... 20
25 ... 35
40 ... 130
Posición del conmutador de la relación de transmisión
Instrucciones de servicio, 10/2020, A5E00074633-AF
33°
90°
90°
SIPART PS2 con 4 a 20 mA/HART
