34
6.1.2
Utilización de descodificadores de conmutación con
retroinformación
La utilización de descodificadores de conmutación LS100 aptos para la
retroinformación permite mostrar la posición real de los desvíos.
Condiciones previas:
- utilización de descodificadores de conmutación LS100
que son adecuados para retroinformación.
- cableado del bus de retroinformación RS a la central
- Motores de desvíos con final de carrera o
- contactos de retroinformación en los motores de desvío
Supongamos que el desvío nº 18 esté provisto de contactos de fin de
carrera y correctamente cableado a un descodificador de conmutación
LS100. Introduzca el número de desvío (vea debajo). El regulador
recibe de la central la información que se trata de un descodificador de

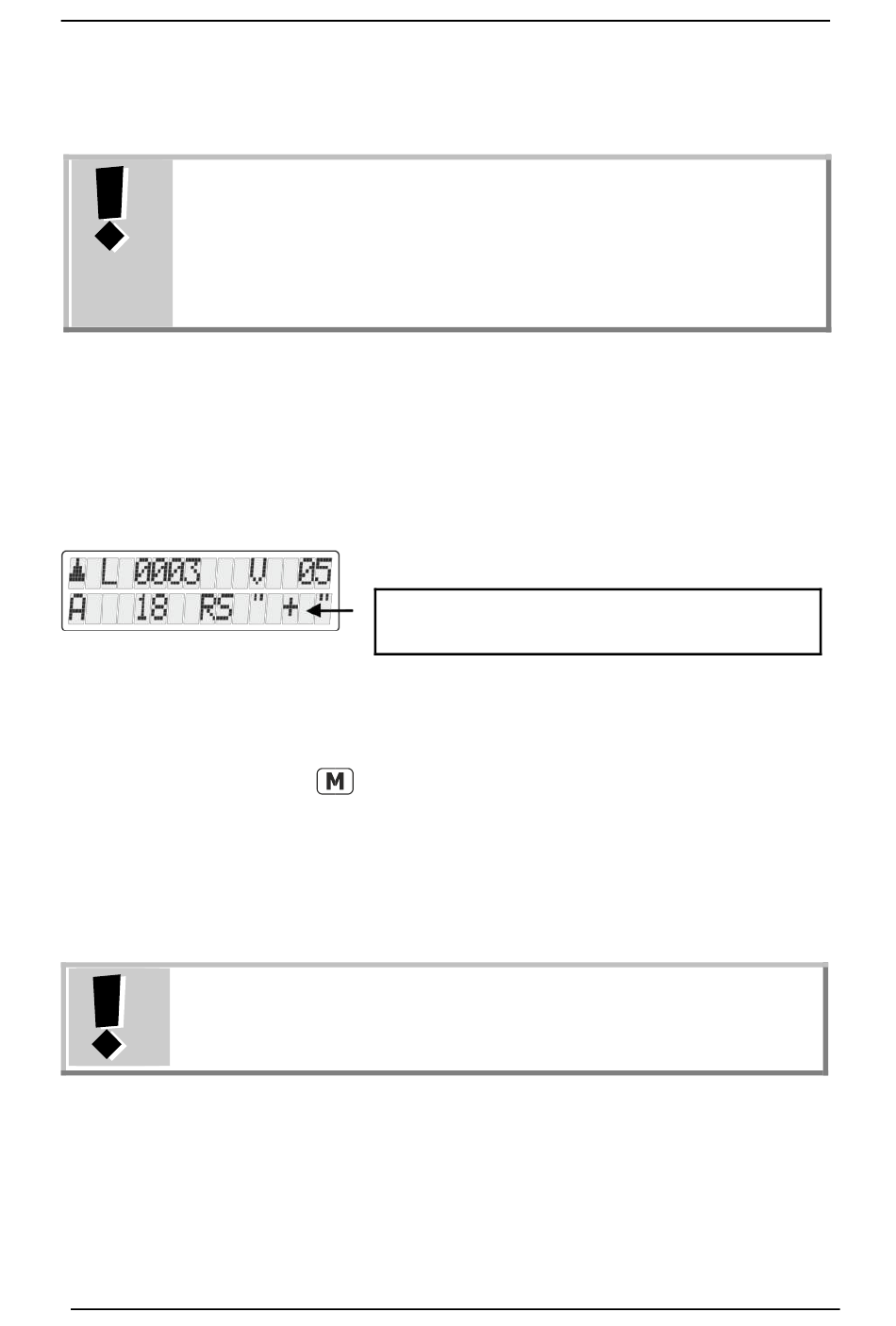

conmutación apto para retroinformación y muestra lo siguiente:
El mensaje "RS" le informa que ha llamado un número de desvío de un
descodificador de conmutación apto para la retroinformación LS100.
Cuando se realiza la llamada, se muestra por ejemplo el signo +.
Presione ahora la tecla
muestre el signo – si efectivamente el cambio ha tenido lugar. Si esto
no sucediera, permanece lo mostrado en origen. Así, usted puede
inmediatamente saber si el desvío ha cambiado de posición o no. La
visualización de la posición cambia igualmente si usted realiza el
cambio de posición de forma manual.
Sólo hasta que el motor ha llegado a su posición final que
cambia la visualización de la posición en pantalla.
Encontrará información relativa al cableado del bus de retroinformación
consultando las instrucciones que acompañan a los aparatos de
retroinformación.
Visualización de la posición del desvío
para cambiar de manera que en pantalla se
Manual de usuario LH101
