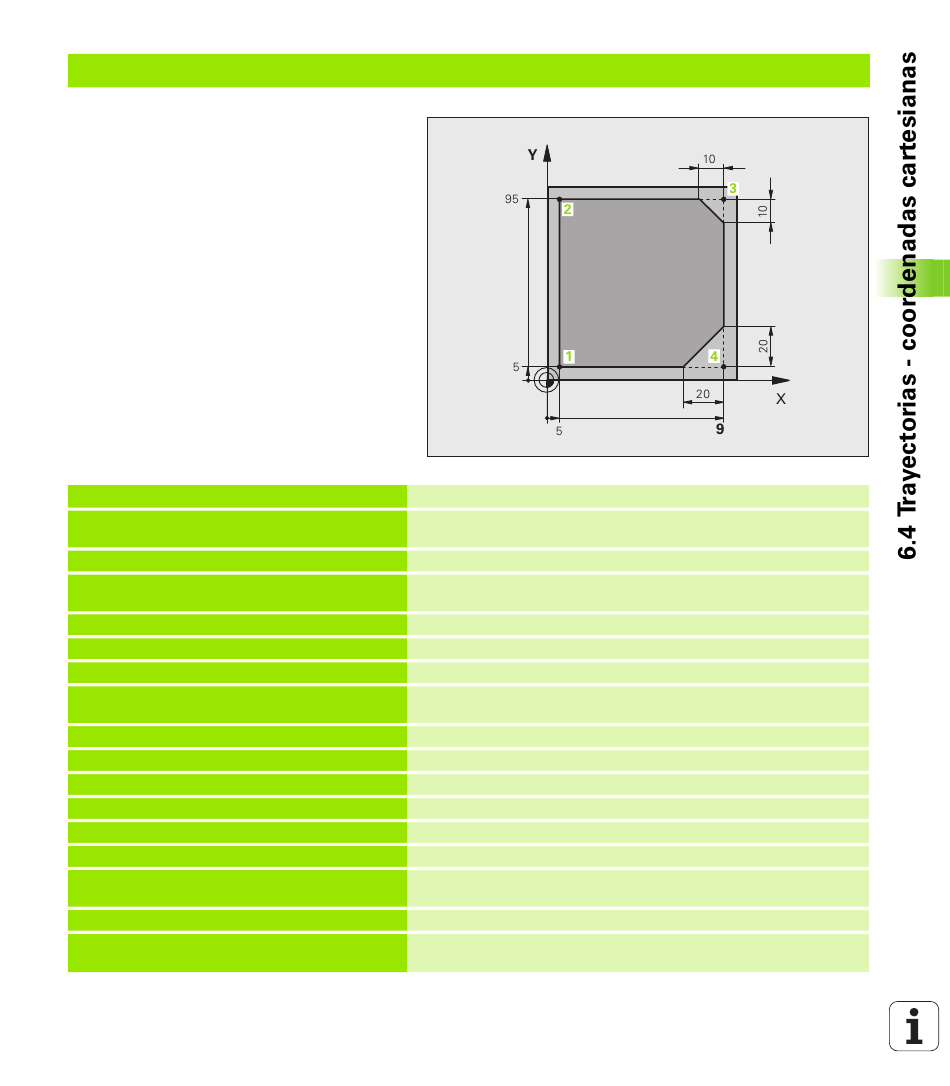

Ejemplo: Movimiento lineal y chaflán en cartesianas
%LINEAL G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 X-10 Y-10 *
N70 G01 Z-5 F1000 M3 *
N80 G01 G41 X+5 Y+5 F300 *
N90 G26 R5 F150 *
N100 Y+95 *
N110 X+95 *
N120 G24 R10 *
N130 Y+5 *
N140 G24 R20 *
N150 X+5 *
N160 G27 R5 F500 *
N170 G40 X-20 Y-20 F1000 *
HEIDENHAIN iTNC 530
Definición de la pieza en bruto para la simulación gráfica del
mecanizado
Llamada a la herramienta con eje del cabezal y revoluciones del
cabezal
Retirar la hta. en el eje de la misma en marcha rápida
Posicionamiento previo de la herramienta
Llegada a la profundidad de fresado con avance F = 1000 mm/min
Aproximación al punto 1 del contorno, activar la corrección de radio
G41
Aproximación tangencial
Llegada al punto 2
Punto 3: primera recta de la esquina 3
Programar el chaflán de longitud 10 mm
Punto 4: segunda recta de la esquina 3, 1ª recta para la esquina 4
Programar el chaflán de longitud 20 mm
Llegada al último punto 1 del contorno, segunda recta de la
esquina 4
Salida tangencial
Retirar la hta. del plano de mecanizado, cancelar la corrección de
radio
