9.2 Familias de funciones -
Parámetros Q en vez de valores
numéricos
Aplicación
Con la función paramétrica Q D0: ASIGNACION a los parámetros Q se
les puede asignar valores numéricos. Entonces en el programa de
mecanizado se fija un parámetro Q en vez de un valor numérico.
Ejemplo de frases NC
N150 D00 Q10 P01 +25 *
...
N250 G00 X +Q10 *
Con las familias de funciones se programan p.ej. como parámetros Q
las dimensiones de una pieza.
Para la programación de los distintos tipos de funciones, se le asigna
a cada uno de estos parámetros un valor numérico correspondiente.

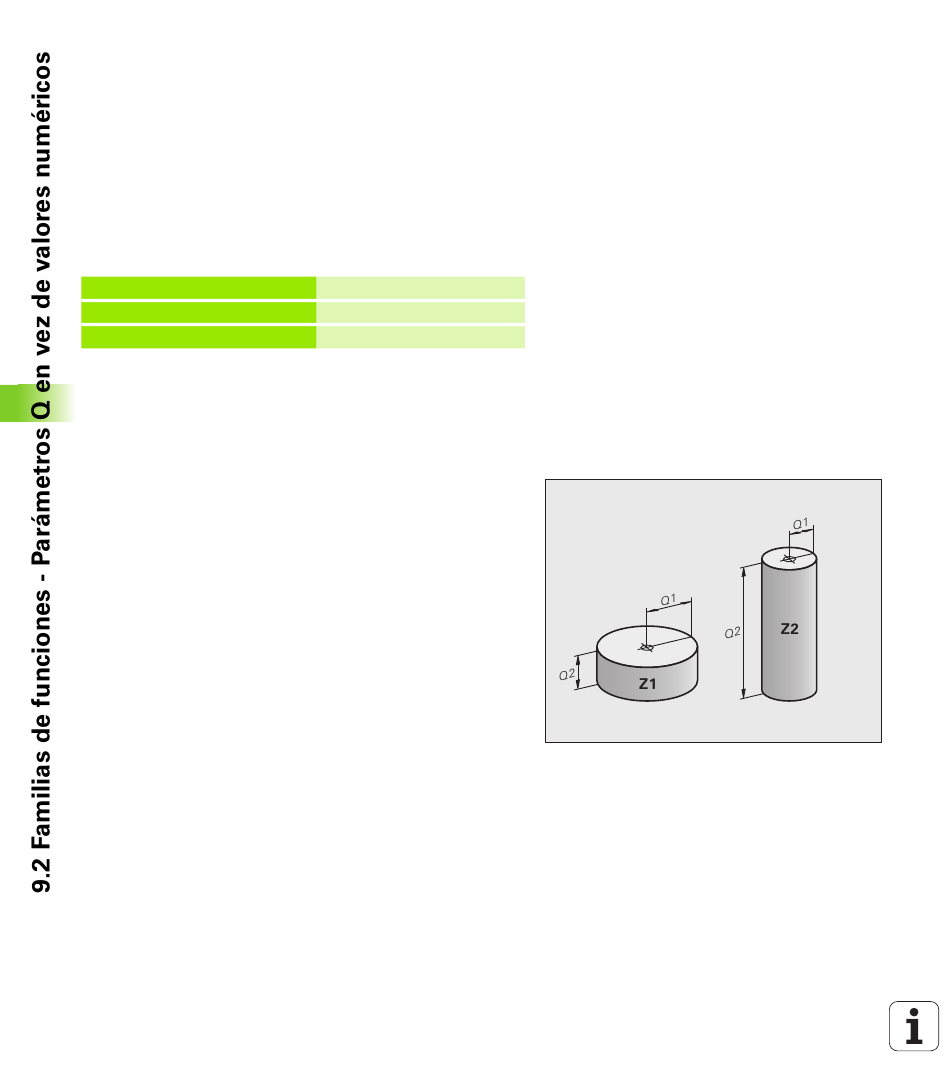

Ejemplo
Cilindro con parámetros Q
Radio del cilindro
Altura del cilindro
Cilindro Z1
Cilindro Z2
264
Asignación
Q10 tiene el valor 25
corresponde a G00 X +25
R = Q1
H = Q2
Q1 = +30
Q2 = +10
Q1 = +10
Q2 = +50
