17.10 Selección de la visualización
de posiciones
Aplicación
Para el funcionamiento Manual y los modos de funcionamiento de
ejecución del programa se puede influir en la visualización de
coordenadas:

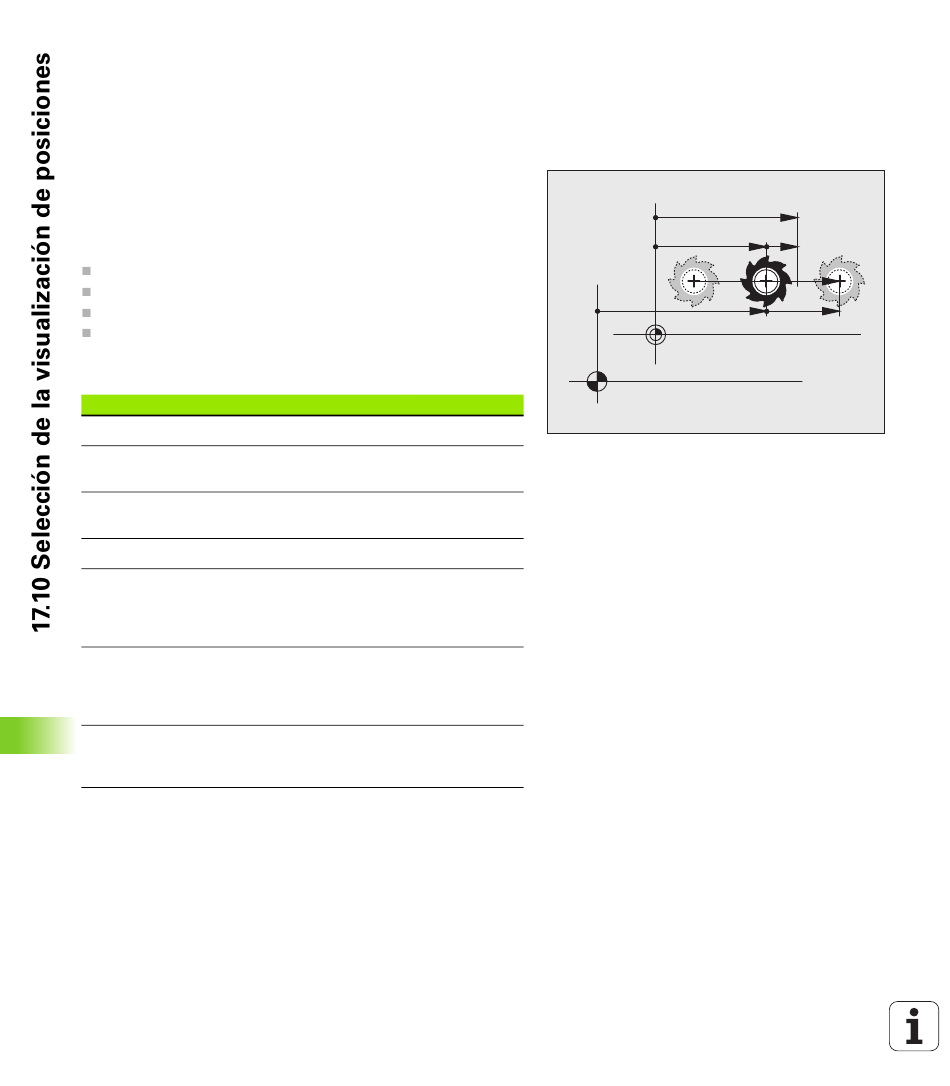

En la figura de la derecha se pueden observar diferentes posiciones de
la hta.
Posición de salida
Posición de destino de la herramienta
Punto cero (origen) de pieza
Punto cero de la máquina
Para la visualización de las posiciones del TNC se pueden seleccionar
las siguientes coordenadas:
Función
Posición real; posición actual de la hta.
Posición de referencia; posición real referida al
punto cero de la máquina
Error de arrastre; diferencia entre la posición
nominal y la real
Posición nominal; valor actual indicado por el TNC
Recorrido restante hasta la posición programada
en el sistema de coordenadas de la máquina;
diferencia entre la posición real y la posición
objetivo
Recorrido restante hasta la posición programada
en el sistema de coordenadas activo
(posiblemente inclinado); diferencia entre la
posición real y la posición objetivo
Desplazamientos realizados con la función
sobreposicionamiento de volantes (M118)
(Sólo visualización de posición 2)
Con la función MOD Visualización 1 de posiciones se selecciona la
visualización de posiciones en la visualización de estados.
Con la función MOD Visualización 2 de posiciones se selecciona la
visualización de posiciones en la visualización de estados adicional.
564
Visualización
REAL
REF
E.ARR
NOM
RESTW
DG 3D
M118
Funciones MOD
