Seguridad ..................................... 1 Convenciones nacionales ............................1 Alimentación ................................2 Instalación ................................. 3 Limpieza ..................................4 Otros ..................................5 Configuración ..................................6 Contenido de la caja ..............................6 Colocar el pedestal y la base ............................ 7 Ajuste de ángulo de visualización ..........................8 Cómo conectar el monitor ............................
Seguridad Convenciones nacionales Las siguientes subsecciones describen las convenciones de notación empleadas en este documento. Notas, avisos y advertencias A través de esta guía, los bloques de texto podrían estar acompañados de un icono y estar impresos en negrita o en cursiva.
Alimentación El monitor debe alimentarse solamente con el tipo de fuente de alimentación indicado en la etiqueta. Si no está seguro del tipo de electricidad suministrado en su domicilio, consulte a su distribuidor o compañía eléctrica local. El monitor está equipado con un enchufe de tres polos, un enchufe con un tercer polo (toma de tierra). Como medida de seguridad, este enchufe se ajustará...
Instalación No coloque el monitor sobre un carrito, base, trípode, soporte o mesa inestable. Si el monitor se cae, podría provocar lesiones a las personas y el producto podría sufrir daños graves. Use sólo el carrito, base, trípode, soporte o mesa recomendado por el fabricante o vendido conjuntamente con este producto.
Limpieza Limpie la caja del televisor con un paño. Para eliminar las manchas, puede utilizar un detergente suave en lugar de un detergente fuerte, ya que este cauterizará la carcasa del producto. Al realizar la limpieza, asegúrese de que no caiga detergente dentro de la unidad. El paño de limpieza no debe ser demasiado áspero ya que arañaría la superficie la pantalla.
Otros Si el producto emite un olor, sonido o humo extraño, desconecte el cable de alimentación INMEDIATAMENTE y póngase en contacto con un centro de servicio. Asegúrese de que las aberturas de ventilación no están bloqueadas por una mesa o cortina. No someta el monitor LCD a condiciones de vibración intensa o fuertes impactos durante el funcionamiento.
Tarjeta de garantía Adaptador Cable HDMI Cable DP Cable USB No todos los cables de señal (DP, HDMI, USB) se proporcionarán para todos los países y regiones. Consulte a su proveedor local u oficina de la sucursal de AOC para obtener confirmación.
Ajuste de ángulo de visualización Para obtener una visión óptima es recomendable mirar directamente a la pantalla completa y a continuación ajustar el ángulo del monitor para adecuarlo a sus preferencias. Sujete la base, de modo que el monitor no se vuelque al cambiar el ángulo del monitor. Usted puede ajustar el ángulo del monitor como se muestra abajo: 120mm 30°...
Cómo conectar el monitor Conexiones del cable de la parte posterior del monitor y su PC: 5 6 7 1. HDMI-1 2. HDMI-2 3. DP 4. Salida de audio 5. USB-C 6. USB ascendente 7. Alimentación 8. USB3.2 Gen1 descendente + carga rápida 9.
Es compatible con señales de entrada en el formato HDR600. La pantalla HDR puede activar automáticamente la función HDR si el reproductor y el contenido son compatibles. Póngase en contacto con el fabricante del dispositivo y con el proveedor del contenido para obtener información sobre la compatibilidad del mencionado dispositivo y contenido.
Ajuste Botones de acceso directo Fuente/Up(Arriba) Eco/DCR/Down (Modo ECO/DCR/Abajo) Visión nítida/Lzquierda Volumen/Derecha Alimentación/Menú/Entrar Alimentación/Menú/Entrar Presione el botón Alimentación para encender el monitor. Cuando no haya menú OSD, presione este botón para mostrar el menú OSD o confirmar la selección. Presione el botón durante 2 segundos aproximadamente para apagar el monitor.
Página 14
Clear Vision (Visión nítida) 1. Si el menú OSD no está activo, presione el botón “Lzquierda” para activar la función Clear Vision (Visión nítida). 2. Utilice los botones “Lzquierda” o “Derecha” para seleccionar entre las opciones disponibles: Weak (Poca), Medium (Media), Strong (Mucha) u Off (Desactivada).
Guía de botones OSD (Menú) Enter Move Exit Intro: Utilice el botón Intro para entrar en el siguiente nivel del menú OSD. Mover: Utilice los botones Izquierda/Arriba/Abajo para mover la selección del menú OSD. Salir: Utilice el botón Derecha para salir del menú OSD. Enter Move Exit...
Página 16
Enter Select Seleccionar: Utilice el botón Arriba/Abajo para ajustar la configuración del menú OSD. Enter Select Intro: Utilice el botón Intro para salir del menú OSD y pasar al nivel anterior del menú OSD. Seleccionar: Utilice el botón Izquierda/Derecha para ajustar la configuración del menú OSD.
OSD Setting (Configuración OSD) Instrucciones básicas y sencillas sobre los botones de control. Luminance Image Setup Color Setup Picture Boost Extra OSD Setup Enter Move Exit 1). Presione el botón MENÚ para activar la ventana OSD. 2). Siga la guía de botones para mover o seleccionar (ajustar) la configuración del menú OSD.. 3).
Luminance (Luminosidad) Luminance Contrast Brightness Gamma Gamma1 Exit Enter Select Contrast 0-100 Contraste desde el registro digital. (Contraste) Brightness 0-100 Ajuste de la retroiluminación (Brillo) Gamma1 Ajustar a Gamma 1 Gamma Gamma2 Ajustar a Gamma 2 Gamma3 Ajustar a Gamma 3 Off (Apagar) Deshabilitar la relación de contraste dinámico On (Encender)
Image Setup (Configur. imagen) Image Setup ECO Mode Standard Overdrive Exit Enter Select Off (Apagar) / DisplayHDR / HDR Picture Seleccione el modo HDR. (HDR Imagen) Nota: HDR/HDR Mode / HDR Cuando HDR se detecta, se muestra la opción HDR para Movie (HDR su ajuste.
Color Setup (Configuración de color) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Saturation Exit Enter Select Multimedia (Multimedia)/ Internet LowBlue Mode (Internet)/ Reducir la onda de luz azul controlando (Modo de Azul Office (Oficina)/ la temperatura del color Bajo) Reading...
Página 21
ON (ACTIVAR)/ DCB Demo Deshabilitar o habilitar la demostración (DESACTIVAR) Ganancia de rojo desde el registro Red (Rojo) 0-100 digital. Ganancia de verde desde el registro Green (Verde) 0-100 digital. Blue (Azul) 0-100 Ganancia de azul desde registro digital. R 0 ~ 100 G 0 ~ 100 Saturation B 0 ~ 100...
Picture Boost (Ref. de Imagen) Picture Boost Bright Frame Frame Size Brightness Contrast H. Position V. Position Exit Enter Select Bright Frame ON (ACTIVAR)/ Deshabilitar o habilitar el encuadre brillante (Enc. brillante) OFF (DESACTIVAR) Frame Size 14-100 Ajustar el tamaño del encuadre (Tamaño enc.) Brightness 0-100...
Extra Extra Input Select Auto Off Timer Image Ratio Wide DDC/CI Reset Resolution:1920(H)x1080(V) SDR H.Frequency:67 KHz V.Frequency:60 Hz Exit Enter Select Input Select (Selec. de Seleccionar la fuente de señal de entrada entrada) Off timer (Temporizador 0-24 horas Seleccionar el tiempo de apagado DC de apagado) Image Ratio Ancho/4:3/1:1/Película1/...
OSD Setup (Config. OSD) OSD Setup Language English Timeout DP Capability H.Position V.Position Transparence Break Reminder USB Selection Auto Exit Enter Select Language (Idioma) Seleccionar el idioma de los menús OSD Timeout 5-120 Ajustar el tiempo de espera de los menús OSD (Tiemp.
(Screen+) Bienvenido a la aplicación de software “i-Menu” de AOC. i-Menu facilita los ajustes de la configuración de la pantalla del monitor utilizando menús en pantalla en lugar del botón OSD del propio monitor. Para completar la instalación, siga la guía de instalación.
¡Gracias por utilizar el software de administración de energía e-Saver de AOC! e-Saver de AOC cuenta con funciones de apagado inteligente para los monitores que permite a estos apagarse de manera oportuna cuando su PC se encuentra en cualquier estado (encendido, apagado, suspensión o con el protector de pantalla activado). El tiempo de apagado final depende de sus preferencias (consulte el ejemplo siguiente).
Por favor, consulte la información de Regulación y Servicio que se encuentra en el Regulación y Servicio CD manual o en www.aoc.com (para encontrar el modelo que compra en su país y para encontrar información sobre Regulación y Servicio en la página de Soporte.)

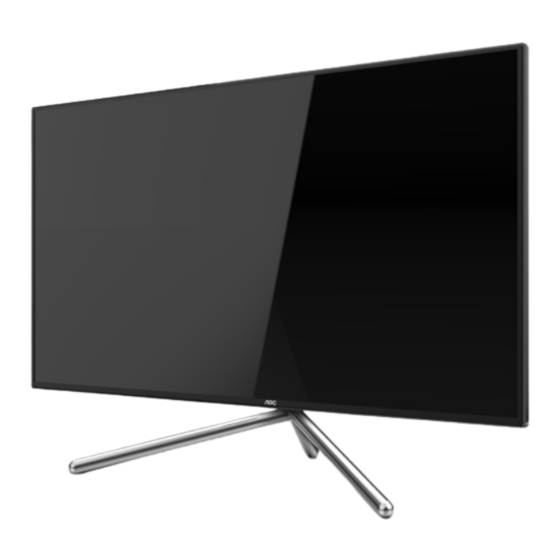

Especificaciones Especificaciones generales Nombre del modelo U32U1 Sistema de control LCD TFT a color Tamaño visible de la imagen Diagonal de 80,0 cm Panel Tamaño de punto 0,18159mm (H) x 0,18159mm (V) Vídeo Interfaz HDMI e interfaz DP Pantalla a color...
Asignaciones de contactos Nº de Nº de Nº de Nombre de la señal Nombre de la señal Nombre de la señal contacto contacto contacto Datos TMDS 2+ Datos 0- TMDS Tierra DDC/CEC Protección Datos 2 TMDS Reloj TMDS + Alimentación de +5 V Detección de conexión en Datos 2- TMDS Protección reloj TMDS...
Conectar y listo Función DDC2B Conectar y listo Este monitor cuenta con las funciones DDC2B VESA según la NORMA DDC VESA. Dicha norma permite al monitor informar al sistema principal de su identidad y, dependiendo del nivel de DDC utilizado, comunicar información adicional sobre sus funciones de visualización.
