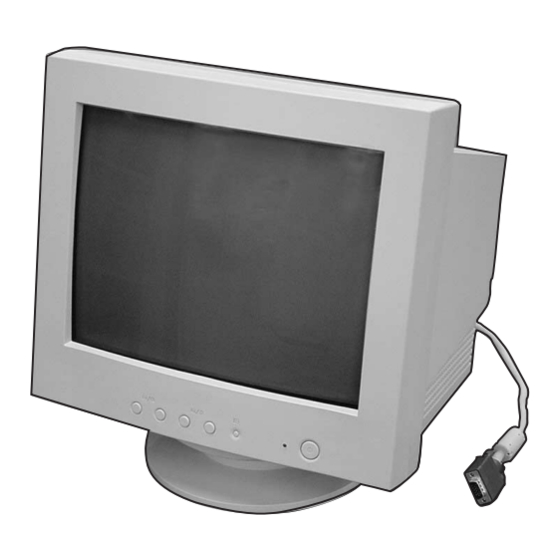

Página 1 AUTO-SCANNING WITH DIGITAL CONTROL COLOUR DISPLAY MONITOR MODEL : M557 M700 USER’S MANUAL BEDIENERHANDBUCH MANUAL DEL USUARIO MANUEL UTILISATEUR MANUALE UTENTE For future reference, record the serial number of your display monitor in the space below: SERIAL No. The serial number is located on the rear cover of the monitor.
Página 2 00PrintVersion_cover 24/5/01, 3:23 pm...
Página 3 English Deutsch Español Français Italiano 01b_XChapterOpener 24/5/01, 3:23 pm...
Página 4 01b_XChapterOpener 24/5/01, 3:23 pm...
Página 5: Declaration Of The Manufacturer
Council Directive 73/23/EEC: - EN 60950 Council Directive 89/336/EEC: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024 and marked with NEC-Mitsubishi Electric Visual Systems Corporation 686-1, NISHIOI OI-MACHI ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPAN English-1 01_english 24/5/01, 3:23 pm...
Página 6: Fcc Information
FCC Information 1. Use the attached specified cables with the Diamond Scan 52/72 colour monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cable or equivalent to ensure FCC compliance. (2) Shielded captive type signal cable.
Página 7: Safety Instruction
Safety Instruction Caution: When operating the Diamond Scan 52/72 with a 220-240V AC power source in Europe except UK, use the power cord provided with the monitor. In UK, a BS approved power cord with moulded plug has a Black (five Amps) fuse installed for use with this equipment.
Página 8 Contents The monitor box* should contains the following: • The monitor with tilt / swivel base Diamond Scan 52 or Diamond Scan 72 • Power cord • Captive Signal Cable • User’s manual * Remember to save your original box and packing material to transport or ship the monitor.
Página 9 Tilt / swivel base fixing, removing Fixing This product consists of the monitor and the tilt / swivel base. When fixing the tilt / swivel base to the monitor, please follow the steps below. • Push the hooks of the tilt / swivel base into the holes at the bottom of the monitor.
Página 10: Quick Start
Quick Start To attach the monitor to your system, follow these instruction: 1. Turn off the power to your computer and the monitor. 2. If necessary, install the display card. For more information, refer to the display card manual. 3. For the PC: Connect the 15-pin mini D-SUB of the captive signal cable to the connector of the display card in your system (Figure A.1) Tighten all screws.
Página 11 Captive Signal Cable Mac Adapter Computer 15-pin mini D-SUB (not included) Figure B.1 Power Outlet Power cord Figure C.1 Figure D.1 English-7 01_english 24/5/01, 3:23 pm...
Página 12 Controls Control Function Power Switch Turn the monitor on and off. Green light - indicates power on. Power LED Orange light - indicates Off mode. Indicator Dark - Switch off. OSD On/ Off Selects OSD functions. Turn on the OSD menu or close the OSD menu.
Página 13: Osd Function Description
Brightness and Contrast control To adjust the brightness or contrast, press two keys for brightness or two keys for contrast, to call up the above on-screen display. OSD Function Description 1. Press the key to display the OSD menu. 2. To select a function, press the keys until the desired function is highlighted.
Página 14 OSD Icon Summary Icon Function Function Description Brightness Adjusts display brightness Contrast Adjusts display contrast H. Size Increases and decreases screen width H. Position Shifts display image right or left V. Size Increase and decrease screen height V. Position Shifts display image up or down Pin.
Página 15: Recommended Use
Recommended use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE COLOUR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks.
Página 16 • In UK, use a BS-approved power cord with molded plug having a black (5A) fuse installed for use with this monitor. If a power cord is not supplied with this monitor, please contact you supplier. Immediately unplug your monitor from the wall outlet and refer servicing to qualified service personnel under the following conditions: •...
Página 17 • Adjust the monitor height so that the top of the screen is at or slightly below eye level. Your eyes should look slightly downward when viewing the middle of the screen. • Position your monitor no closer than 30 cm and no further away than 70 cm from your eyes.
Página 18 Specifications Monitor Specifications Diamond Scan 52 Notes Picture Tube Diagonal: 38 cm (15 inch) 90° deflection, 0.28 mm trio dot pitch, Viewable Image Size: 36 cm (14 inch) medium short persistence Radius: 1080 mm phosphor, multi-layered, anti-static screen coating, semi-tint screen, Invar Shadow Mask and OptiClear screen surface.
Página 19 832 x 624 @ 50 to 106 Hz 1024 x 768 @ 50 to 87 Hz..NEC-Mitsubishi Electronics 1152 x 870 @ 50 to 77 Hz Display cites recommended 1280 x 1024 @ 50 to 66 Hz resolution at 85 Hz for optimal display performance.
Página 20 Features OptiClear Screen Surface: Reduces reflection and glare and increases contrast without sacrificing focus level, clarity or brightness. Along with the flat square technology CRT, a high contrast screen delivers crisp, clean text and graphics. Invar shadow Mask: Holes in the thin metal sheet behind the glass of the CRT surface correspond to each phosphor dot on the inner surface of the CRT’s faceplate, allowing the correct electron beam (red, green, blue) to hit the correct colour phosphor for improved focus, brightness...
Página 21 Power Saving Green None Orange Maximum (IPM Mode) (Diamond Scan 52: <8 Watts) (Diamond Scan 72: <5 Watts) No Light No Power Used (Fully Off) (Power Switch, Off) Reduced Magnetic Field Technology: Reduces magnetic and alternating electric field emissions and static electricity, addressing ergonomic concerns regarding potential risks from extended computer monitor use and is compliant with MPRII and TCO’99...
Página 22 Troubleshooting No Picture • The display card should be completely seated in its slot. • Power Switch and computer power switch should be in the ON position. • The signal cable should be completely connected to the display card/ computer. •...
Página 23 TCO’99 for Diamond Scan 72 Congratulation! You have just purchased a TCO’99 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
Página 24: Environmental Requirements
The environmental demands concern restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan which must be adhered to in each country where the company impl ements i ts operational policy.
Página 25 Cadmium** Cadmium is present in rechargeable batteries and in the colour- generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. TCO’99 requirement states that batteries, the colourgenerating layers of display screens and the electrical or electronics components must not contain any cadmium.
Página 26 English-22 01_english 24/5/01, 3:23 pm...
Página 27: Erklärung Des Herstellers
- EN 60950 EG-Direktive 89/336/EG: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024 und mit folgendem Siegel gekennzeichnet sind: NEC-Mitsubishi Electric Visual Systems Corporation 686-1, NISHIOI OI-MACHI ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPAN Deutsch-1 03b_german 24/5/01, 3:23 pm...
Página 28 FCC-Hinweis 1. Verwenden Sie die angebrachten bzw. angegebenen Kabel mit den Farbmonitoren der Typen Diamond Scan 52/72, um Störungen des Rundfunk- bzw. Fernsehempfangs zu vermeiden. (1) Verwenden Sie das mitgelieferte oder ein gleichwertiges Netzkabel, damit die FCC-Konformität gewährleistet ist. (2) Geschirmtes, fest montiertes Signalkabel.
Página 29: Energy Star
Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. Werden Geräte der Typen Diamond Scan 52/72 in Australien an einem Wechselstromnetz mit 220-240 V betrieben, muss das mit dem Monitor gelieferte Netzkabel verwendet werden.
Página 30 Inhalt Im Verpackungskarton* sollten die folgenden Komponenten enthalten sein: • Monitor mit Schwenk-/ Neigefuß Diamond Scan 52 oder Diamond Scan 72 • Netzkabel • Fest montiertes Signalkabel • Bedienungsanleitung * Bewahren Sie den Originalkarton und das Verpackungsmaterial für spätere Transporte des Monitors auf.
Página 31 Montieren/Demontieren des Schwenk-/Neigefußes Montieren Das Gerät besteht aus dem Monitor und dem Schwenk-/Neigefuß. Gehen Sie zur Befestigung des Schwenk-/Neigefußes am Monitor in folgenden Schritten vor: • Drücken Sie die Haken des Schwenk-/Neigefußes in die vorgesehenen Löscher an der Unterseite des Monitors. •...
Página 32 Kurzanleitung Gehen Sie folgendermaßen vor, um den Monitor an Ihr System anzuschließen: 1. Schalten Sie den Computer und den Monitor aus. 2. Bauen Sie die Grafikkarte ein, falls nötig. Informationen hierzu finden Sie im Handbuch zur Grafikkarte. 3. PC: Verbinden Sie den 15-poligen Mini-Sub-D-Stecker des fest montierten Signalkabels mit dem Anschluss der Grafikkarte in Ihrem System (Abbildung A.1).
Página 33 Fest montiertes Signalkabel Mac-Adapter Mini-Sub-D, 15-polig Computer (nicht mitgeliefert) Abbildung B.1 Stromsteckdose Netzkabel Abbildung C.1 Abbildung D.1 Deutsch-7 03b_german 24/5/01, 3:23 pm...
Página 34 Einstellungen Regler Funktion Netzschalter Ein- und Ausschalten des Monitors. LED- Grün – Betriebsmodus. Betriebsanzeige Orange – Stand-By-Modus. Dunkel – ausgeschaltet. OSD Ein/Aus Auswahl der OSD-Funktionen. Öffnet bzw. schließt das OSD-Menü. Einstellung der Helligkeit oder Helligkeit / Auswahl der OSD-Funktionen Auswahl der OSD-Funktionen. Kontrast / Einstellung des Kontrasts oder Einstellung der...
Página 35: Einstellung Von Helligkeit Und Kontrast
Einstellung von Helligkeit und Kontrast Um die Helligkeit bzw. den Kontrast einzustellen, drücken Sie entweder die beiden Tasten für Helligkeit oder aber für Kontrast. Daraufhin öffnet sich das entsprechende OSD-Fenster. Beschreibung der OSD-Funktionen 1. Betätigen Sie die Taste um das OSD-Menü aufzurufen.
Página 36 Zusammenfassung der OSD-Symbole Symbol Funktion Funktionsbeschreibung Helligkeit Einstellen der Helligkeit Kontrast Einstellen des Kontrasts Breite Vergrößern oder Verkleinern der Bildbreite Horizontale Verschieben des Bildes nach rechts oder links Position Höhe Vergrößern oder Verkleinern der Bildhöhe Vertikale Position Verschieben des Bildes nach oben oder unten Verzerrungs- Regulierung einer seitlichen Kissenverzerrung ausgleich...
Página 37 Einsatzempfehlungen Sicherheitsvorkehrungen und Pflege BEACHTEN SIE ZUR ERZIELUNG OPTIMALER LEISTUNG DIE FOLGENDEN HINWEISE ZUM EINRICHTEN UND NUTZEN DES FARBMONITORS: • ÖFFNEN SIE DEN MONITOR NICHT. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren. Das Öffnen oder Abnehmen der Abdeckungen kann zu gefährlichen Stromschlägen oder anderen Gefährdungen führen.
Página 38 • Verwenden Sie in Großbritannien für diesen Monitor ein BS-zuge- lassenes Netzkabel mit angeformtem Stecker. Der Stecker muss mit einer schwarzen Sicherung (5 A) ausgestattet sein. Setzen Sie sich mit Ihrem Händler in Verbindung, wenn der Monitor ohne dieses Netzkabel geliefert wurde.
Página 39 • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. Ihre Augen sollten leicht nach unten gerichtet sein, wenn Sie auf die Bildschirmmitte blicken. • Platzieren Sie den Monitor in einem Abstand von 30-70 cm von Ihren Augen.
Página 40: Technische Daten
Technische Daten Monitordaten Diamond Scan 52 Hinweise Bildröhrendiagonale: 38 cm (15 Zoll) Ablenkung 90°, Trio- Lochmaske mit 0,28 mm Sichtbare Bildgröße: 36 cm (14 Zoll) Lochabstand, Leuchtbe- Radius: 1080 mm schichtung mit mittelkurzer Nachleuchtdauer, mehrlagige antistatische Bildschirm- beschichtung, Bildschirm aus...
Página 41 Frequenz 832 x 624 bei 50 bis 106 Hz aufgeführten Modi. 1024 x768 bei 50 bis 87 Hz..NEC-Mitsubishi Electronics 1152 x 870 bei 50 bis 77 Hz Display empfiehlt für optimale 1280 x 1024 bei 50 bis 66 Hz Leistung die angegebenen Auflösungen bei 85 Hz.
Página 42: Merkmale Und Funktionen
Merkmale und Funktionen Bildschirmoberfläche OptiClear: Diese Oberfläche reduziert Reflexionen und Spiegeleffekte, ohne die Schärfe, den Kontrast oder die Helligkeit des Bildes zu beeinträchtigen. In Verbindung mit der flachen Bauform der Bildröhre und der kontrastreichen Gitterlochmaske ergibt sich eine gestochen scharfe Abbildung von Text und Grafik. Invar-Lochmaske: Hinter dem Glas der Bildschirmfläche befindet sich ein dünnes Blech mit winzigen Löchern.
Página 43 Modus LED-Anzeige Stromeinsparung Grün keine Orange maximal (IPM-Modus) (Diamond Scan 52: <8 Watt) (Diamond Scan 72: <5 Watt) keine Anzeige kein Stromverbrauch (Netzschalter (vollständig aus) ausgeschaltet) Reduzierte Magnetfeldeinflüsse: Reduziert wurden sowohl magnetische als auch elektrische Wechselfelder sowie die statische Elektrizität. Damit wurde erhöhten ergonomischen Ansprüchen Rechnung getragen und...
Página 44 Fehlerbehebung Kein Bild • Die Grafikkarte muss richtig in den Steckplatz eingesetzt sein. • Die Netzschalter von Monitor und Computer müssen sich in der Position EIN befinden. • Das Signalkabel muss richtig mit Grafikkarte/Computer verbunden sein. • Prüfen Sie, ob sich am Stecker verbogene oder eingedrückte Stifte befinden.
Página 45 TCO’99 für Diamond Scan 72 Dies ist eine Übersetzung des englischen TCO’99-Originaldokuments. Herzlichen Glückwunsch! Sie haben ein gemäß TCO’99 zugelassenes und gekennzeichnetes Produkt erworben! Sie verfügen jetzt über ein Gerät, das für den professionellen Einsatz entwickelt wurde. Gleichzeitig haben Sie zur Reduzierung der Umweltbelastung und zur weiteren Entwicklung umweltverträglicher elektronischer Geräte beigetragen.
Página 46 Umweltgesichtspunkte machen Beschränkungen hinsichtlich der Nutzung und Freisetzung von Schwermetallen, brom- und chlorhaltigen Flamm- schutzmitteln, FCK (Freone) und chlorhaltigen Lösungsmitteln (um nur einige zu nennen) erforderlich. Das Produkt muss für das Recycling vorbereitet sein. Beim Hersteller muss ein Umweltplan existieren, der in jedem Land einzuhalten ist, in dem das Unternehmen tätig ist.
Página 47 Cadmium** Cadmium befindet sich in Akkus und den farberzeugenden Schichten verschiedener Anzeigegeräte für Computer. Cadmium schädigt das zentrale Nervensystem und ist in hohen Dosen giftig. TCO’99 legt fest, dass Akkus, Batterien und die farberzeugenden Schichten von Anzeigegeräten sowie die elektrischen und elektronischen Komponenten keinerlei Cadmium enthalten dürfen.
Página 48 Deutsch-22 03b_german 24/5/01, 3:23 pm...
Página 49: Declaraciones Del Fabricante
- EN 60950 Directiva 89/336/EEC: - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024 y se comercializan con las marcas NEC-Mitsubishi Electric Visual Systems Corporation 686-1, NISHIOI OI-MACHI ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPÓN Español-1 05b_spain 24/5/01, 3:23 pm...
Página 50: Información De La Cfc
(1) este dispositivo no puede producir interferencias dañinas y (2) acepta cualquier interferencia que reciba, incluidas las interferencias que pueden afectar al funcionamiento del equipo. Entidad responsable en EE.UU.: NEC-Mitsubishi Electronics Display of America,Inc. Dirección: 1250 N. Arlington Heights Road ltasca, illinois 60143 Tel.:...
Página 51: Instrucciones De Seguridad
Instrucciones de seguridad Peligro Cuando utilice el Diamond Scan 52/72 en una fuente de alimentación de corriente alterna de 220-240V en Europa, excepto el Reino Unido, utilice el cable de potencia que se suministra con el monitor. En el Reino Unido, utilice un cable de potencia autorizado BS con enchufe moldeado que tenga un fusible negro (cinco Amp) instalado para utilizarlo con este equipo.
Página 52 Contenido La caja* del monitor debe contener: • El monitor con base inclinada/móvil Diamond Scan 52 o Diamond Scan 72 • Un cable de potencia • Un cable de señal fijo • Un manual del usuario * Recuerde conservar la caja y el material de embalaje originales para poder transportar el monitor en el futuro.
Página 53 Fijar, retirar base inclinada/móvil Fijación Este producto está compuesto por el monitor y la base inclinada/móvil. Para fijar la base inclinada/móvil al monitor , proceda del siguiente modo: • Introduzca los corchetes de la base inclinada/móvil en la parte inferior del monitor.
Página 54: Para Conectar El Monitor A Su Sistema, Siga Las Siguientes Instrucciones
Inicio rápido Para conectar el monitor a su sistema, siga las siguientes instrucciones: 1. Desconecte el ordenador y el monitor. 2. Si es necesario, instale la tarjeta de visualización. Si desea más información, consulte el manual de la tarjeta de visualización. 3.
Página 55 Cable de señal fijo Adaptador para Mac Ordenador Mini D-SUB de 15 clavijas (no incluido) Figura B.1 Toma de corriente Cable de potencia Figura C.1 Figura D.1 Español-7 05b_spain 24/5/01, 3:23 pm...
Página 56: Controles Del Usuario
Controles del usuario Función Control Interruptor Enciende y apaga el monitor. de potencia Indicador de Verde - Encendido corriente Naranja – Modo apagado Apagado – Interruptor apagado Activar/ Selecciona las funciones del OSD. desactivar OSD Activa o desactiva el menú OSD. Ajusta el nivel de brillo o Brillo / Control de selección...
Página 57: Control De Brillo Y Contraste
Control de brillo y contraste Para ajustar el brillo o el contraste, pulse las teclas (para brillo) o las teclas (para contraste) para que aparezcan en la pantalla. Descripción de las funciones del OSD 1. Pulse la tecla para ver el menú de OSD. 2.
Página 58: Resumen De Iconos De Osd
Resumen de iconos de OSD Icono Funciones Descripción de la función Brillo Ajusta el brillo de la pantalla Contraste Ajusta el contraste Amplitud H. Aumenta o reduce la anchura de la pantalla Posición H. Desplaza la pantalla hacia la izquierda o hacia la derecha Amplitud V.
Página 59: Uso Recomendado
Uso recomendado Medidas de seguridad y mantenimiento PARA GARANTIZAR EL RENDIMIENTO ÓPTIMO DEL PRODUCTO, TENGA EN CUENTA LAS SIGUIENTES INSTRUCCIONES AL CONFIGURAR Y UTILIZAR EL MONITOR EN COLOR: • NO ABRA EL MONITOR. El monitor no contiene piezas que deba manipular el usuario.
Página 60 • En el Reino Unido, utilice un cable de potencia autorizado BS con enchufe moldeado que tenga un fusible negro (5A) instalado para utilizarlo con este monitor. Si el monitor se le ha suministrado sin cable de potencia, póngase en contacto con su proveedor. Si se da algunas de estas circunstancias, desenchufe inmediatamente el monitor de la toma de corriente y contacte con el personal de servicio cualificado:...
Página 61 • Ajuste la altura del monitor de forma que la parte superior de la pantalla esté a la altura de los ojos o ligeramente por debajo. Sus ojos deben mirar ligeramente hacia abajo al observar el centro de la pantalla. •...
Página 62: Especificaciones
Especificaciones Especificaciones del monitor Diamond Scan 52 Notas Tubo de imagen Diagonal: 38 cm (15 pulgadas) Desviación de 90°, 0,28 mm de graduación de Tamaño de la imagen visible: 36 cm (14 pulgadas) puntos en tres, fósforo de 1080 mm...
Página 63 832 x 624 @ 50 a 106 Hz modos listados. 1024 x768 @ 50 a 87 Hz..... NEC-Mitsubishi Electronics 1152 x 870 @ 50 a 77 Hz Display recomienda la 1280 x 1024 @ 50 a 66 Hz resolución a 85 Hz para...
Página 64: Características
Características Superficie de pantalla OptiClear: Reduce los reflejos y brillos, y aumenta el contraste sin deteriorar el enfoque, la claridad o el brillo. Junto con el TRC de tecnología de imagen plana, con la pantalla de alto contraste se consiguen texto y gráficos nítidos y limpios. Máscara de sombra invariable: Cada orificio situado en la fina lámina de metal detrás del vidrio de la superficie del TRC corresponde a un punto fosforescente de la superficie interior de la placa frontal del TRC, por lo que...
Página 65 Ahorro de energía Encendido Verde Ninguno Apagado Naranja Máximo (modo IPM) (Diamond Scan 52: <8 Watt) (Diamond Scan 72: <5 Watt) Apagado Apagado Sin alimentación (interruptor apagado) (completamente apagado) Tecnología de reducción de campos magnéticos: reduce las emisiones de campos magnéticos y campos eléctricos alternativos, así como la electricidad estática, por lo que cumple las medidas necesarias para...
Página 66: Solución De Problemas
Solución de problemas No hay imagen • La tarjeta de visualización debería estar completamente insertada en la ranura correspondiente. • El interruptor de potencia y el del ordenador deberían estar en la posición ON. • El cable de señal debería estar completamente conectado a la tarjeta de visualización/ordenador.
Página 67: Tco'99 Para Diamond Scan
TCO’99 para Diamond Scan 72 Este documento es una traducción del documento original inglés TCO’99. ¡Enhorabuena! Acaba de adquirir un producto TCO’99 aprobado y certificado. Ha elegido un producto desarrollado para uso profesional. Con su compra, también ha contribuido a reducir el detrimento del medioambiente y promover el desarrollo de los productos electrónicos que respetan el medioambiente.
Página 68: Requisitos Medioambientales
Los requisitos abarcan un gran número de campos: medioambiente, ergonomía, utilización, emisión de campos eléctricos y magnéticos, consumo de energía y seguridad eléctrica y contra incendios. Las necesidades medioambientales requieren restricciones ante la presencia y el uso de metales pesados, retardadores de llama bromados y clorados, CFC (freones), disolventes clorados, etc.
Página 69 Cadmio** El cadmio se encuentra en las pilas recargables y en las capas generadoras de color de algunas pantallas de ordenador. El cadmio daña el sistema nervioso y, en dosis elevadas, es tóxico. TCO’ 99 establece que las pilas, las capas generadoras de color de las pantallas y los componentes eléctricos y electrónicos no deben contener cadmio.
Página 70 Español-22 05b_spain 24/5/01, 3:24 pm...
Página 71: Déclaration Du Constructeur
73/23/EEC : - EN 60950 la directive européenne 89/336/EEC : - EN 55022 - EN 61000-3-2 - EN 61000-3-3 - EN 55024 Constructeur : NEC-Mitsubishi Electric Visual Systems, Corporation 686-1, NISHIOI OI-MACHI ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPON Français-1 06b_french 24/5/01, 3:24 pm...
Página 72: Informations De La Fcc
Informations de la FCC 1. Utilisez les câbles spécifiés joints avec le moniteur couleur Diamond Scan 52/72 pour ne pas provoquer d’interférences avec la réception radio et télévision. (1) Veuillez utiliser le cordon d’alimentation fourni ou un équivalent pour assurer la conformité...
Página 73: Consignes De Sécurité
Consignes de sécurité Attention : Pour utiliser le Diamond Scan 52/72 avec une alimentation 220-240V CA en Europe (sauf au Royaume-Uni), utilisez le cordon d’alimentation livré avec le moniteur. Au Royaume-Uni, le cordon d’alimentation à la norme BS avec prise moulée est équipé...
Página 74 Contenu La boîte* du moniteur doit contenir les éléments suivants: • Le moniteur Diamond Scan 52 ou Diamond Scan 72 avec socle démontable et pivotant • Cordon d’alimentation • Câble de signal captif • Manuel de l’utilisateur N’oubliez pas de conserver la boîte et le matériel d’emballage d’origine pour transporter ou expédier le moniteur.
Página 75 Démontage du socle pivotant et inclinable Montage Ce produit inclut le moniteur et le socle pivotant et inclinable. Pour assembler le socle pivotant et inclinable au moniteur, veuillez suivre les indications ci-après. • Poussez les crochets du socle pivotant et inclinable dans les trous situés sur le dessous du moniteur.
Página 76: Mise En Marche Rapide
Mise en marche rapide Pour connecter le moniteur à votre système, suivez ces instructions : 1. Éteignez votre ordinateur et le moniteur. 2. Si nécessaire, installez la carte graphique. Pour plus d’informations, reportez-vous au manuel de cette carte. 3. Pour un PC : branchez le mini-connecteur D-SUB à 15 broches du câble de signal vidéo captif au connecteur de la carte graphique de votre ordinateur (Figure A.1).
Página 77 Câble de signal captif Adaptateur Mac Mini-connecteur D-SUB (en option) Ordinateur à 15 broches Figure B.1 Prise de courant Cordon d’alimentation Figure C.1 Figure D.1 Français-7 06b_french 24/5/01, 3:24 pm...
Página 78: Contrôles Utilisateurs
Contrôles Utilisateurs Contrôle Fonction Met en marche ou éteint le moniteur Interrupteur d’alimentation verte - en fonctionnement (On) d’indicateur orange - veille (Off IPM) d’alimentation pas de lumière - éteint (Off) OSD Activé/ Sélectionne les fonctions OSD. Ouvre ou ferme le menu OSD. Désactivé...
Página 79: Description De La Fonction Osd
Contrôle de luminosité et de contraste Pour régler la luminosité ou le contraste, appuyez sur les deux touches pour la luminosité ou sur les deux touches pour le contraste, pour appeler l’affichage d’écran ci-dessus. Description de la fonction OSD 1. Pressez sur la touche pour afficher le menu OSD.
Página 80 Sommaire des icônes OSD Icône Fonction Description de la fonction Luminosité Règle la luminosité de l’affichage Contraste Règle le contraste de l’affichage Taille Horizontale Augmente et diminue la largeur d’écran Position Déplace l’affichage sur la droite ou sur la gauche Horizontale Taille Verticale Augmente et diminue la hauteur de l’écran...
Página 81: Conseils D'uTilisation
Conseils d’utilisation Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, VEUILLEZ NOTER CE QUI SUIT POUR LE RÉGLAGE ET L’UTILISATION DU MONITEUR COULEUR: • N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l’utilisateur et l’ouverture ou la dépose des capots peut vous exposer à...
Página 82 • Au Royaume Uni, utilisez avec ce moniteur un cordon d’alimentation approuvé BS avec une prise moulée équipée d’un fusible noir (5A). Si un cordon d’alimentation n’a pas été fourni avec ce moniteur, veuillez contacter votre fournisseur. Débranchez immédiatement le moniteur de la prise murale et confiez la réparation à...
Página 83 • Réglez la hauteur du moniteur pour que le haut de l’écran soit au niveau ou légèrement au-dessous du niveau des yeux. Vos yeux doivent pointer légèrement vers le bas pour regarder le milieu de l’écran. • Positionnez le moniteur au minimum à 30 cm et au maximum à 70 cm de vos yeux.
Página 84: Caractéristiques Du Moniteur
Caractéristiques du moniteur Caractéristiques du moniteur Diamond Scan 52 Remarques Tube image Diagonale : 38 cm (15 pouces) Angle de déflexion de 90°, pas du trio de points Dimensions d’image visible : 36 cm (14 pouces) 0,28 mm, phosphore à...
Página 85 832 x 624 de 50 à 106 Hz tous les modes listés. 1024 x768 de 50 à 87 Hz..NEC-Mitsubishi Electronics 1152 x 870 de 50 à 77 Hz Display recommande une résolution à 85 Hz pour des 1280 x 1024 de 50 à...
Página 86 Fonctions Traitement d’écran OptiClear: réduit les reflets et l’éblouissement et améliore le contraste sans sacrifier la qualité de la mise au point, la clarté ou la luminosité. Doté de la technologie d’écran plat carré (CRT), un écran à haut contraste procure un texte et des graphiques nets et clairs. Masque perforé...
Página 87 Marche Vert Aucune Extinction Orange Maximum (mode IPM) (Diamond Scan 52: <8 Watt) (Diamond Scan 72: <5 Watt) Extinction Pas de lumière Pas de consommation électrique (Interrupteur sur arrêt) (totalement arrêté) Technologie à champ magnétique réduit : réduit les rayonnements de champs magnétiques et électriques alternatifs et l’électricité...
Página 88 Dépannage Pas d’image • La carte graphique doit être insérée à fond dans son logement. • Les interrupteurs d’alimentation du moniteur et de l’ordinateur doivent être sur la position MARCHE. • Le câble vidéo doit être correctement connecté à la carte graphique et à l’ordinateur.
Página 89 TCO’99 pour Diamond Scan 72 Ceci est une traduction du document TCO’99 original en anglais. Félicitations ! Vous venez d’acquérir un produit approuvé et étiqueté TCO’99 ! Vous disposez d’un produit conçu pour une utilisation professionnelle. Votre achat contribue aussi à la réduction des effets nuisibles sur l’environnement et au développement continu de produits électroniques respectueux de l’environnement.
Página 90: Exigences Environnementales
Les exigences environnementales concernent la restriction de la présence et de l’utilisation, entre autres, de métaux lourds, de retardateurs ignifuges à base de brome et de chlore, de chlorofluorocarbure ou C.F.C. (fréon) et de solvants chlorés. Le produit doit être préparé en vue du recyclage et le fabricant est tenu d’élaborer un plan de protection de l’environnement qui doit être respecté...
Página 91 Cadmium** Le cadmium est présent dans les batteries rechargeables et dans les couches génératrices de couleurs de certains écrans d’ordinateur. Le cadmium provoque des lésions du système nerveux et est toxique à fortes doses. La directive TCO’99 stipule que les batteries, les couches génératrices de couleurs d’écrans d’ordinateur et les composants électriques ou électroniques ne doivent pas contenir de cadmium.
Página 92 Français-22 06b_french 24/5/01, 3:24 pm...
Página 93: Dichiarazione Del Costruttore
- EN 60950 Direttiva del Consiglio Europeo 89/336/CEE: - EN 55022 - EN 61000-2-3 - EN 61000-3-3 - EN 55024 e sono contrassegnati con NEC-Mitsubishi Electric Visual Systems Corporation 686-1, NISHIOI OI-MACHI ASHIGARAKAMI-GUN KANAGAWA 258-8533, JAPAN Italiano-1 07b_italian 24/5/01, 3:24 pm...
Página 94 Informazioni FCC 1. Utilizzare i cavi specificati, forniti insieme al monitor a colori Diamond Scan 52/72 in modo da non interferire con la ricezione radiotelevisiva. (1) Utilizzare il cavo di alimentazione fornito in dotazione o simili per garantire conformità con FCC.
Página 95: Istruzioni Di Sicurezza
Istruzioni di sicurezza Attenzione: Se si utilizza il Diamond Scan 52/72 con alimentazione 220- 240V AC in Europa, ad eccezione di UK, utilizzare il cavo di alimentazione provvisto con il monitor. In UK, il cavo di alimentazione con spina fusa approvato BS è dotato di un fusibile nero (5 A) da utilizzare con questa apparecchiatura.
Página 96 Contenuto * La scatola del monitor deve contenere: • Il monitor con il supporto inclinabile/girevole Diamond Scan 52 o Diamond Scan 72 • Il Cavo di alimentazione • Il Cavo segnale con attacco fisso • Il Manuale utente * Ricordare di conservare la scatola originale e il materiale di imballaggio per il trasporto o la spedizione del monitor.
Página 97 Fissaggio, rimozione del supporto inclinabile / girevole Fissaggio Questo prodotto è costituito dal monitor e dal supporto inclinabile / girevole. Durante il fissaggio del supporto sul monitor, attenersi ai passi riportati di seguito. • Spingere i ganci del supporto inclinabile / girevole nei fori alla base del monitor.
Página 98: Guida Rapida
Guida rapida Per collegare il monitor al sistema, attenersi alle seguenti istruzioni: 1. Scollegare l’alimentazione dal computer e dal monitor. 2. Se necessario, installare la scheda video. Per ulteriori informazioni, fare riferimento al manuale della scheda video. 3. Per il PC: Collegare il mini-D-SUB a 15 pin del cavo segnale con attacco fisso al connettore della scheda video del sistema (Figura A.1) Serrare tutte le viti.
Página 99 Cavo segnale con attacco fisso Adattatore Mac Computer Mini-D-SUB a 15 pin (non incluso) Figura B.1 Presa di alimentazione Cavo di alimentazione Figura C.1 Figura D.1 Italiano-7 07b_italian 24/5/01, 3:24 pm...
Página 100 Controlli dell'utente Controllo Funzione Interruttore Permette di accendere o spegnere il monitor. LED di Verde – Indica monitor acceso alimentazione Arancio – Indica modo “Off” Spento – Indica monitor spento. OSD On/Off Seleziona le funzioni OSD. Attiva il menu OSD o lo disattiva. Regola il livello di luminosità...
Página 101 Controllo Luminosità e Contrasto Per regolare la luminosità o il contrasto, premere i due tasti per luminosità o i due tasti per contrasto; viene visualizzato il display accanto. OSD Function Description 1. Premere il tasto per visualizzare il menu OSD. 2.
Página 102: Sommario Icone Osd
Sommario icone OSD Icona Funzione Descrizione della Funzione Luminosità Modifica la luminosità del video Contrasto Modifica il contrasto del video Larghezza Aumenta o diminuisce la larghezza dello schermo Posizione Sposta il video verso destra o sinistra Orizzontale Altezza Aumenta o diminuisce l'altezza dello schermo Posizione Sposta il video verso l'alto o il basso Verticale...
Página 103: Raccomandazioni Per L'uSo
Raccomandazioni per l’uso Precauzioni di sicurezza e manutenzione PER UNA RESA OTTIMALE, ATTENERSI ALLE SEGUENTI ISTRUZIONI PER L’INSTALLAZIONE E L’UTILIZZO DEL MONITOR A COLORI: • NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi.
Página 104 • In UK, utilizzare un cavo di alimentazione approvato BS con tappo stampato, dotato di un fusibile nero (5A) installato per l’uso insieme a questo monitor. Se insieme al monitor non viene fornito alcun cavo di alimentazione, contattare il proprio fornitore. Scollegare immediatamente il monitor dalla presa a muro e far riferimento a personale di manutenzione qualificato se si verificano le seguenti condizioni: •...
Página 105 • Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso. • Posizionare il monitor ad almeno 30 cm e a non più di 70 cm dagli occhi. La distanza ottimale è...
Página 106: Specifiche Tecniche
Specifiche tecniche Specifiche del Monitor Diamond Scan 52 Note Tubo catodico Diagonale: 38 cm (15 inch pollici) Curvatura di 90°, 0.28 mm trio dot pitch, fosforo di Dimensione dell’immagine visibile: 36 cm (14 inch pollici) persistenza medio-bassa, Radio: 1080 mm...
Página 107 832 x 624 da 50 a 106 Hz le modalità elencate. 1024 x768 da 50 a 87 Hz..NEC-Mitsubishi Electronics 1152 x 870 da 50 a 77 Hz Display consiglia una 1280 x 1024 da 50 a 66 Hz...
Página 108: Caratteristiche
Caratteristiche Superficie schermo OptiClear: Riduce il riflesso sullo schermo e aumenta il contrasto senza sacrificare il livello di focalizzazione, la nitidezza o la luminosità. Con il video a schermo piatto, lo schermo ad alto contrasto restituisce testo e grafica in un formato nitido e pulito. Invar shadow Mask: Dei fori nel sottile foglio metallico dietro il vetro del CRT corrispondono ad ogni singolo punto di fosforo della superficie interna del CRT e consentono al corretto fascio di elettroni (rosso, verde, blu) di...
Página 109 Modo Risparmio energetico Verde Nessuno Arancio Massimo (modo IPM) (Diamond Scan 52: <8 Watt) (Diamond Scan 72: <5 Watt) Spento Non c’è corrente (interruttore di (completamente spento) alimentazione off) Reduced Magnetic Field Technology: Riduce le emissioni magnetiche, di corrente elettrica alternata e dell’elettricità statica, si occupa di interessi ergonomici riguardanti potenziali rischi derivanti dall’uso esteso del monitor...
Página 110: Ricerca Guasti
Ricerca guasti Nessuna figura • La scheda video deve essere completamente inserita nel suo slot. • Gli interruttori di accensione del video e del computer devono essere in posizione ON. • Il cavo segnale deve essere ben collegato alla scheda video del computer.
Página 111 TCO’99 per Diamond Scan 72 La presente è una traduzione del documento originale inglese TCO’99. Congratulazioni! Avete appena acquistato un prodotto approvato e classificato TCO’99! Questa scelta vi mette a disposizione un prodotto sviluppato per uso professionale. Questa scelta, inoltre, ha contribuito alla riduzione dell’impatto ambientale e all’ulteriore sviluppo di prodotti elettronici adatti all’ambiente.
Página 112: Requisiti Ambientali
Le esigenze ambientali riguardano restrizioni sulla presenza e l’uso, tra l’altro, di metalli pesanti, ritardanti di fiamma a base di bromo e clorinati, solventi CFC (freon) e clorinati. Il prodotto deve essere preparato per il riciclaggio ed il costruttore è tenuto ad avere un piano ambientale a cui deve attenersi in ogni Paese in cui l’azienda implementa la propria politica operativa.
Página 113 Cadmio** Il cadmio è presente nelle batterie ricaricabili e negli strati di generazione colore di certi display di computer. Il cadmio danneggia il sistema nervoso e, a dosi elevate, è tossico. La classificazione TCO’99 stabilisce che le batterie, gli strati di generazione del colore degli schermi e i componenti elettrici o elettronici non debbano contenere cadmio.
Página 114 Español-22 07b_italian 24/5/01, 3:24 pm...
Página 115 xx_Back 24/5/01, 3:24 pm...
Página 116 M557/M700 HD67M557000 NEC-MITSUBISHI ELECTRIC VISUAL SYSTEMS CORPORATION HEAD OFFICE: 4-13-23, Shibaura minato-ku, Tokyo, Japan 108-0023 xx_Back 24/5/01, 3:24 pm...
