Encontrará más información sobre la vigilancia de temperatura del motor en el esquema de
funciones 8016 del manual de listas.
7.16 Protección del motor mediante el cálculo de la temperatura
El convertidor calcula la temperatura del motor basándose en un modelo térmico de motor.
El modelo térmico de motor responde más rápido a los incrementos de temperatura que un
sensor de temperatura.
Si el modelo térmico de motor se usa en combinación con un sensor de temperatura, por
ejemplo, un PT1000, el convertidor corrige el modelo en función de la temperatura medida.
Modelo térmico de motor 2 para motores de inducción
El modelo térmico de motor 2 para motores de inducción es un modelo de masa 3 térmico
que consta del núcleo del estátor, el devanado del estátor y un rotor. El modelo térmico de
motor 2 calcula la temperatura tanto en el devanado del estátor como en el rotor.

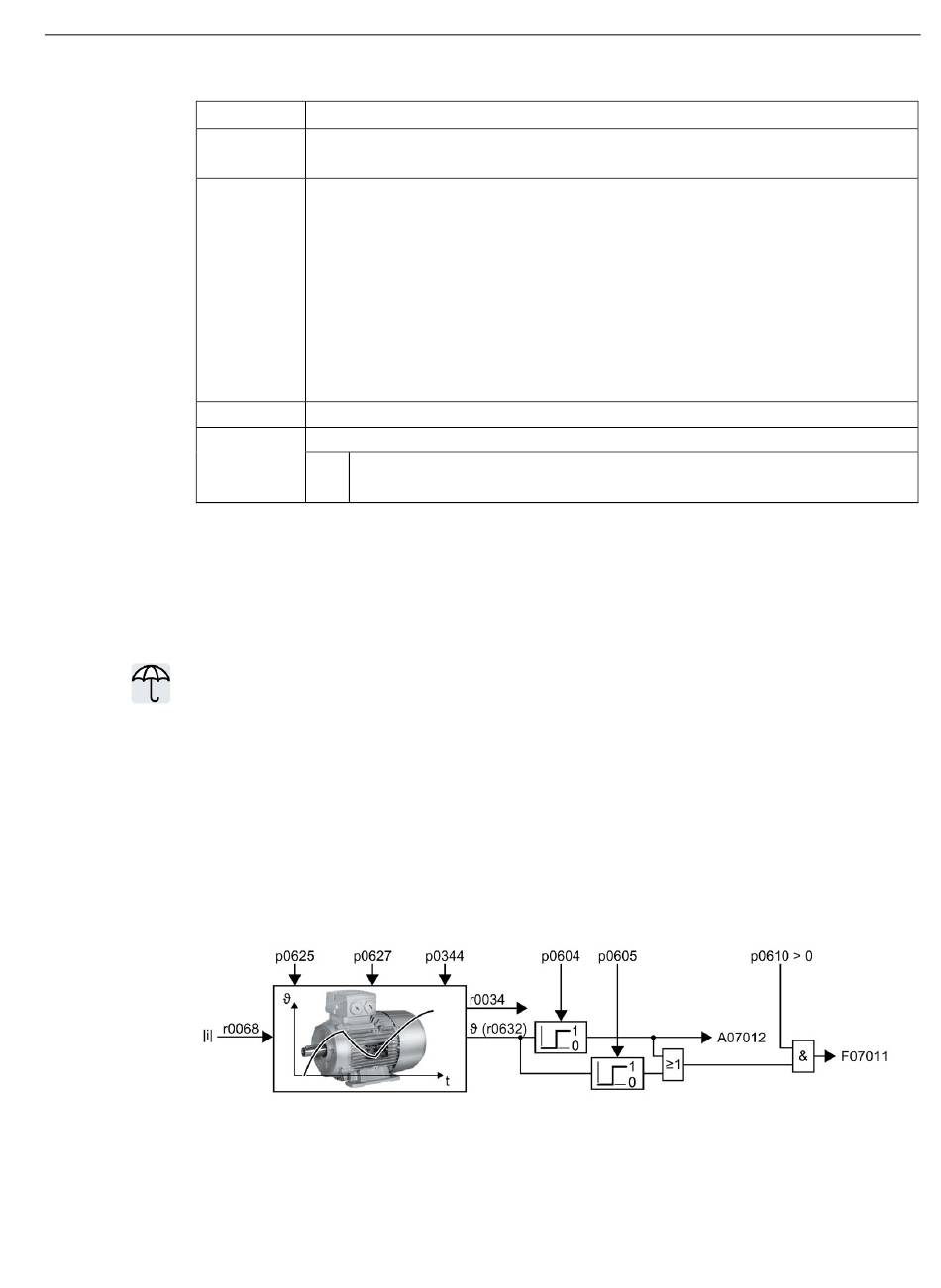

Figura 7-34
Convertidor SIMATIC ET 200pro FC-2
Instrucciones de servicio, 09/2017, FW V4.7 SP9, A5E34257324E AE
7.16 Protección del motor mediante el cálculo de la temperatura
Descripción
Mot_temp_mod 1/2/Sensor umbral y valor de temperatura (ajuste de fábrica: 145 °C)
Para la vigilancia de la temperatura del motor con KTY84/PT1000.
Reacción Exceso de temperatura del motor (ajuste de fábrica: 12)
Determina la respuesta del convertidor en el momento en que la temperatura del
motor alcanza el umbral de alarma p0604.
0: Alarma A07910, sin fallos.
1: Alarma A07910 y fallo F07011. El convertidor reduce su límite de intensidad.
2: Alarma A07910 y fallo F07011.
12: Alarma A07910 y fallo F07011. Si se utiliza el modelo térmico del motor en para-
lelo con el sensor de temperatura: Tras la conexión de la tensión de alimentación, el
convertidor guarda la última diferencia calculada respecto a la temperatura ambiente.
Tras la reconexión de la alimentación, el modelo térmico del motor se inicia con el
90% de la temperatura diferencial registrada anteriormente.
Límite de intensidad [A]
Configuración del sensor de temperatura del motor
.00 Señal 0: Activación de la vigilancia de cortocircuito en PTC
Señal 1: Desactivación de la vigilancia de cortocircuito en PTC
Modelo térmico de motor 2 para motores de inducción
