Siemens SIMATIC ET 200pro Instrucciones De Servicio página 27

N.º
3
4
5
6

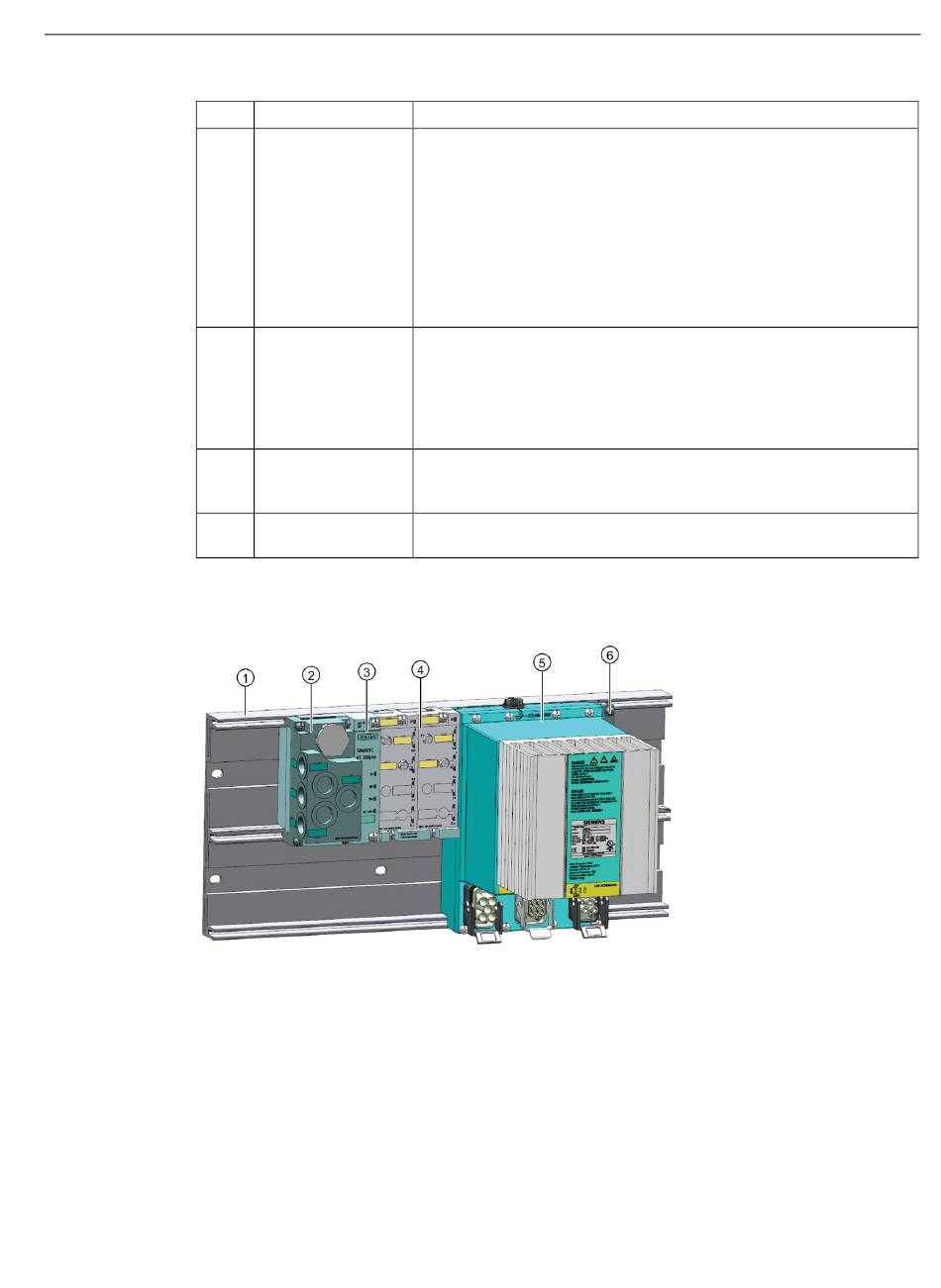

ET 200pro FC-2 con F-Switch
Figura 3-2
Convertidor SIMATIC ET 200pro FC-2
Instrucciones de servicio, 09/2017, FW V4.7 SP9, A5E34257324E AE
3.2 Componentes para el montaje de un convertidor de frecuencia
Componentes Función
Módulo de interfaz El módulo de interfaz interconecta el ET 200pro con el maestro DP y
PROFIBUS DP con prepara los datos para los módulos electrónicos. La unidad se entrega
módulo de bus con el módulo de terminación. El módulo de interfaz ya está montado
en el módulo de bus. El módulo de bus es el elemento de conexión
mecánica y eléctrica entre los distintos módulos ET 200pro. El módulo
de terminación finaliza el ET 200pro. Los siguientes módulos de inter-
faz están disponibles para PROFIBUS DP:
•
•
Módulo de interrup- El F-RSM se utiliza para disparar las funciones de seguridad del con-
tor para trabajos vertidor a través del bus de fondo; desconecta el bus de alimentación
Safety Local para los arrancadores de motor y los convertidores de frecuencia. Un
(F-RSM) con módu- F-RSM se debe insertar siempre en el sistema a la izquierda del con-
lo de bus vertidor de frecuencia y se puede controlar solo a través de entradas
de seguridad locales (función Safety Local).
Convertidor con El convertidor está conectado al controlador de nivel superior a través
módulo de bus del módulo de bus y el módulo de interfaz; la alimentación y el motor
están conectados mediante cables prefabricados.
Módulo de termina- El bus del ET 200pro finaliza con el módulo de terminación.
ción
ET 200pro FC-2 con F-Switch
IM154-1 DP
IM154-2 DP HF
Descripción
27
