OPCIÓN DE DETECCIÓN DE VOLTAjE INTERNA
Instalación
ADVERTENCIA: Este equipo no está diseñado para
salvaguardar vidas humanas. Respete todos los procedi-
mientos y prácticas de seguridad aprobados localmente
al instalar o hacer funcionar este equipo. De lo contrario podría
causar la muerte, lesiones corporales graves y daños al equi-
po.
ADVERTENCIA: Voltajes peligrosos. Siempre use una
pértiga cuando trabaje con este equipo. De lo contrario
podría quedar en contacto con alto voltaje, lo cual cau-
sará la muerte o lesiones personales graves.
ADVERTENCIA: Voltajes peligrosos. Conecte firmemen-
te a tierra todo el equipo. De lo contrario podría causar la
muerte, lesiones corporales graves y daños al equipo.
T223.2
IMPORTANTE: Es necesario usar interruptores de des-
conexión en la alimentación de CA del control para aislar el
control para fines de prueba y mantenimiento.
ADVERTENCIA: Voltajes peligrosos. Si las conexiones
de los terminales se invierten, la opción del sensor de
voltaje interno puede indicar voltaje cero con los con-
tactos abiertos. No confíe en la detección de voltaje interna
para asegurarse que el voltaje está en cero y que se cortó la
energía de la línea. Siga siempre las prácticas de seguridad
adecuadas y utilice un método de detección independiente
para verificar una condición de desconexión. De lo contrario
podría quedar en contacto con alto voltaje, lo cual causará la
muerte o lesiones corporales graves.
PRECAUCIÓN: Se puede dañar el equipo si se exceden los
valores de par de apriete.

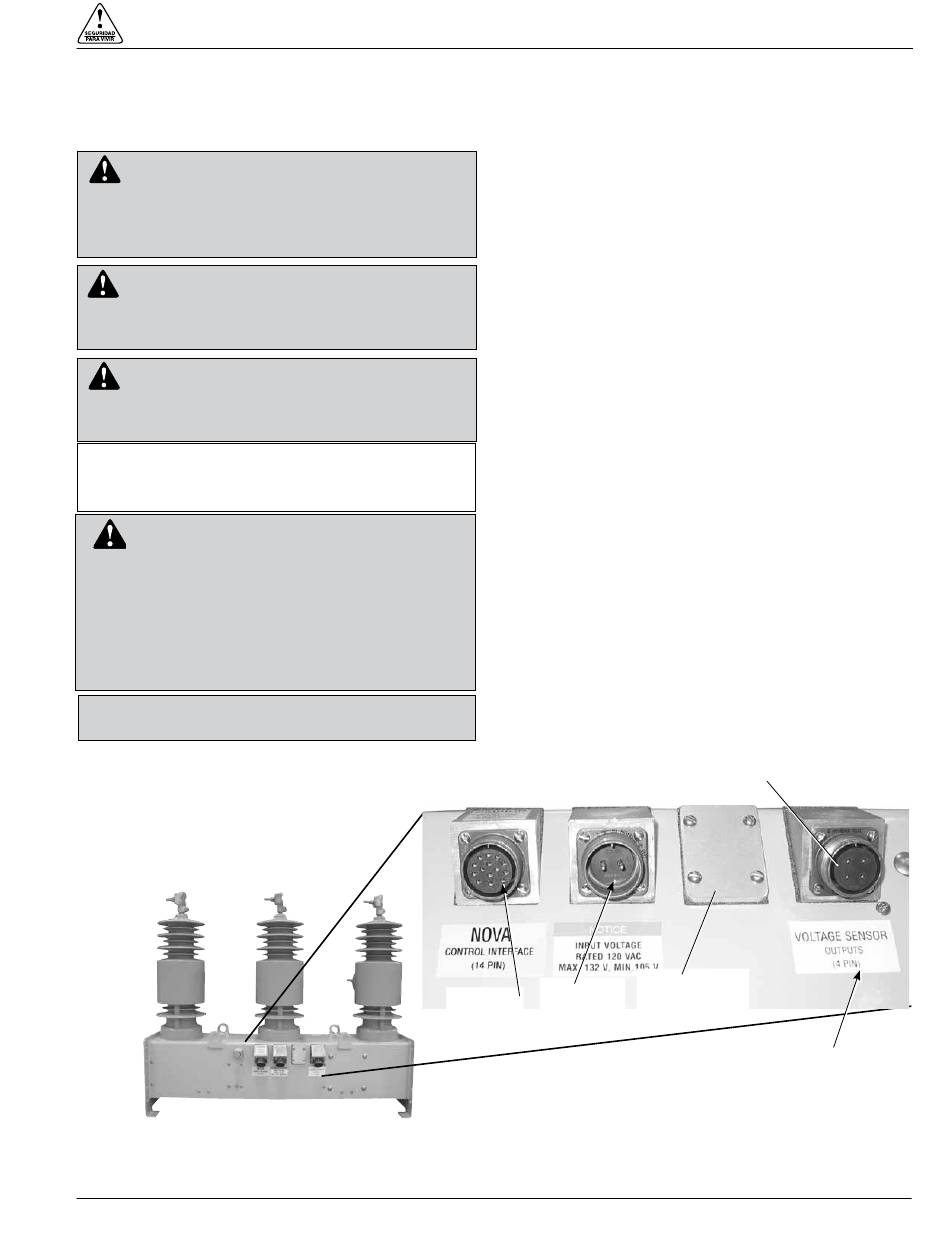

Figura 15.
Conectores de cable de restaurador NOVA con opción de detección de voltaje interno. (Se ilustra un restaurador NOVA con
interfaz de control de 14 clavijas.)
Los sensores de voltaje internos emplean un divisor de voltaje
resistivo para enviar una señal de bajo voltaje al control de restau-
rador NOVA.
Consulte la sección de Instalación de este manual para informa-
ción en cuanto al procedimiento de instalación del restaurador
NOVA.
• Consulte el manual de servicio S280-104-1 para información
G102.1
adicional sobre la instalación del control Forma 4D.
• Consulte S280-79-10 para información adicional sobre la
instalación del control Forma 5.
• Consulte S280-70-3 para información adicional sobre la ins-
G108.1
talación del control Forma 6 de montaje en poste.
Haga las conexiones de la opción de medición de voltaje cuando
se instale el control, según se indica en los manuales de servicio
mencionados.
Verifique que la puesta a tierra esté correctamente instalada en el
restaurador NOVA y en el control antes de efectuar las conexio-
nes de alto voltaje y antes de efectuar pruebas con potencial
elevado. Una conexión de puesta a tierra correcta consiste en
una buena conexión eléctrica con el conector de tierra para
sobrevoltajes ubicado en el conjunto mecánico del restaurador.
Efectúe una buena conexión eléctrica con el punto de tierra del
gabinete de control.
Nota: Las superficies pintadas del conjunto mecánico del
restaurador pueden impedir el establecimiento de una
buena conexión del conductor de tierra con el restau-
rador. Siempre se debe hacer una conexión eléctrica
adecuada con el conector de tierra para sobrevoltajes.
Una conexión deficiente a tierra del conjunto mecánico
puede causar la presencia de sobrevoltajes en el mismo,
relacionados con las conexiones de las resistencias de
T365.0
alto voltaje empleadas para la detección de voltaje inter-
no.
Para asegurar la instalación adecuada de este cable, ajuste el
T370.0
acoplador de aluminio del cable.
Conector de sensor de voltaje interno
Conector de
Interfaz de
fuente de ali-
control
mentación
S280-42-1S
Conector de
interruptor auxiliar
opcional
Etiqueta de sensor de
voltaje
15
