Instrucciones para la instalación y funcionamiento del restaurador trifásico tipo Nova controlado por microprocesador

Prueba de potencial aplicado

Para esta prueba, se requiere el siguiente equipo:
Equipo de prueba de alto voltaje – Debe ser capaz de suministrar
voltajes adecuados para determinar la capacidad de resistencia
dieléctrica del restaurador. Deben incluirse disyuntores sensibles
para impedir daños en caso de una descarga disruptiva.
Nota:
Los resultados de pruebas de los restauradores NOVA
provistos de la opción de detección de voltaje interna se
ven afectados por la resistencia de detección conectada
entre la fuente y tierra, especialmente si se efectúan
pruebas de CC de potencial elevado.
ADVERTENCIA: Voltajes peligrosos. Se deben colo-
car el dispositivo de conmutación (aparato y control) y
el transformador de alto voltaje en una jaula de prueba o en
una área de protección similar para evitar el contacto acci-
dental con las piezas de alto voltaje.
Conecte firmemente a tierra todo el equipo. De lo contrario
podría causar la muerte, lesiones corporales graves y daños
al equipo.
PRECAUCIÓN: Radiación. Si los niveles de voltaje
son menores o iguales a los voltajes especificados de
prueba, la radiación emitida por el interruptor al vacío es des-
preciable. Sin embargo, si los niveles de voltaje son mayores,
la emisión de niveles de radiación dañinos a la salud es posi-
ble. Consulte la Información de servicio S280-90-1, Vacuum
Interrupter Withstand Test Voltage Ratings Information (dispo-
nible en inglés solamente) para información adicional.
Proceda de la manera siguiente para realizar las pruebas de
potencial aplicado a 75% del voltaje no disruptivo nominal de
baja frecuencia durante 60 segundos. Para los voltajes de prue-
ba, consulte la Tabla 11 y, para las conexiones de prueba, vea
la Figura 25.
Los resultados de pruebas de los restauradores NOVA provistos
de la opción de detección de voltaje interna se ven afectados
por la resistencia de detección conectada entre la fuente y tierra.
TABLA 11
Información sobre los valores nominales del voltaje de prueba no
disruptivo del restaurador NOVA
75% del voltaje no disruptivo nominal de baja frecuencia
(1 minuto en seco) (kV eficaces)
Descripción
NOVA-15
NOVA-27
NOVA-38
* Fugas adicionales de aproximadamente 0,53 mA por fase con
sensores de voltaje internos.
† Fugas adicionales de aproximadamente 0,53 mA por fase con
sensores de voltaje internos.
** Fugas adicionales de aproximadamente 0,53 mA por fase
con sensores de voltaje internos.
24
T221.5
G109.2
CA
CC
37,5
53,0*
45,0
63,6†
52,5
74,2**
PRUEBA 1
TEST 1
FASE A TIERRA
PHASE TO GROUND
5
6
ac
ac
3
4
2
1
PRUEBA 3
TEST 3
CONTACTO ABIERTO
OPEN CONTACT
5
6
ac
3
4
2
1

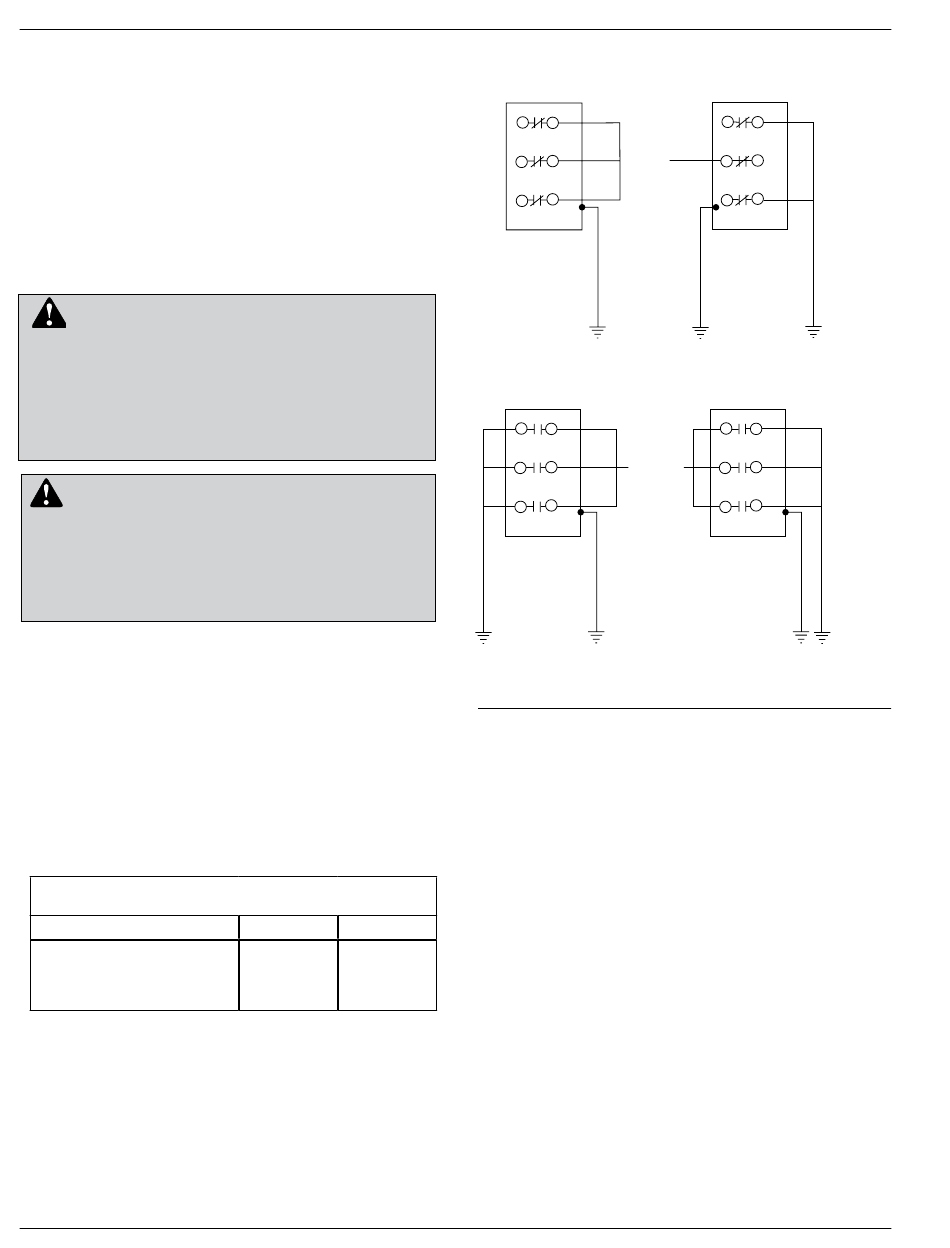

Figura 25.
Diagramas de conexiones para las pruebas de potencial
aplicado.
Prueba 1
1. Cierre los contactos del restaurador.
2. Conecte el restaurador a tierra.
3. Conecte juntos los terminales 2, 4 y 6 (vea la Figura 10).
4. Aplique el voltaje de prueba apropiado (vea la Tabla 11) a los
terminales 2, 4 y 6.
5. El restaurador deberá resistir el voltaje de prueba durante
60 segundos.
Prueba 2
1. Cierre los contactos del restaurador.
2. Conecte el restaurador a tierra.
3. Conecte el terminal 2 y el terminal 6 a tierra.
4. Aplique el voltaje de prueba apropiado al terminal 3.
5. El restaurador deberá resistir el voltaje de prueba durante
60 segundos.
PRUEBA 2
TEST 2
FASE A FASE
PHASE TO PHASE
5
6
3
4
2
1
CONTACTO ABIERTO
OPEN CONTACT
5
6
ac
3
4
2
1
