Interfaz con alimentación auxiliar
El mecanismo del restaurador NOVA con la interfaz para alimen-
tación auxiliar es completamente compatible con los controles a
base de microprocesador Cooper Power Systems FXB, Forma
4C, Forma 4D, Forma 5 y Forma 6, y sus cables de control están-
dar de 14 clavijas. No es compatible con los controles Tipo F3A.
La interfaz con alimentación auxiliar incluye tanto un conector de
2 clavijas como uno de 14 en el restaurador. También se incluyen
calentadores internos (para controlar la humedad).
El mecanismo del restaurador NOVA Tipo B con la interfaz para
alimentación auxiliar es compatible con niveles de voltaje de
120 VCA, 240 VCA, 125 VCC ó 250 VCC, según se lo configure
en la fábrica. La alimentación auxiliar (CA o CC) se conecta a un
conector macho de 2 clavijas ubicado junto al conector hembra
de 14 clavijas del control. Esto suministra alimentación a los
capacitores de disparo y cierre y a los calentadores del restau-
rador.
Entrada auxiliar de CC
Los capacitores de disparo y cierre reciben alimentación de la
fuente de CC. Si se interrumpe la alimentación de CC, los capaci-
tores mantienen suficiente energía para las funciones de disparo
y cierre por varios minutos. Después que los capacitores de
disparo y cierre se descarguen, el restaurador queda inoperante
hasta que se restablezca la alimentación de CC.
Entrada auxiliar de CA
Los capacitores de disparo y de cierre se cargan a través de
tanto la entrada auxiliar de alimentación de CA como del control
del restaurador. Esto es aplicable para los controles de restaura-
dor con batería interna, pero no es aplicable para los controles
Forma 6 de montaje en rack o tipo subestación que reciben
suministro externo de una subestación. Si se interrumpe la ener-
gía de CA, los capacitores son cargados continuamente por la
batería del control para permitir el disparo y también reciben carga
lenta para respaldar la función de cierre.
Accionador
Calentador
magnético
Conjunto de mecanis-
Capacitores
mo de aluminio
de disparo y cierre
(estándar)

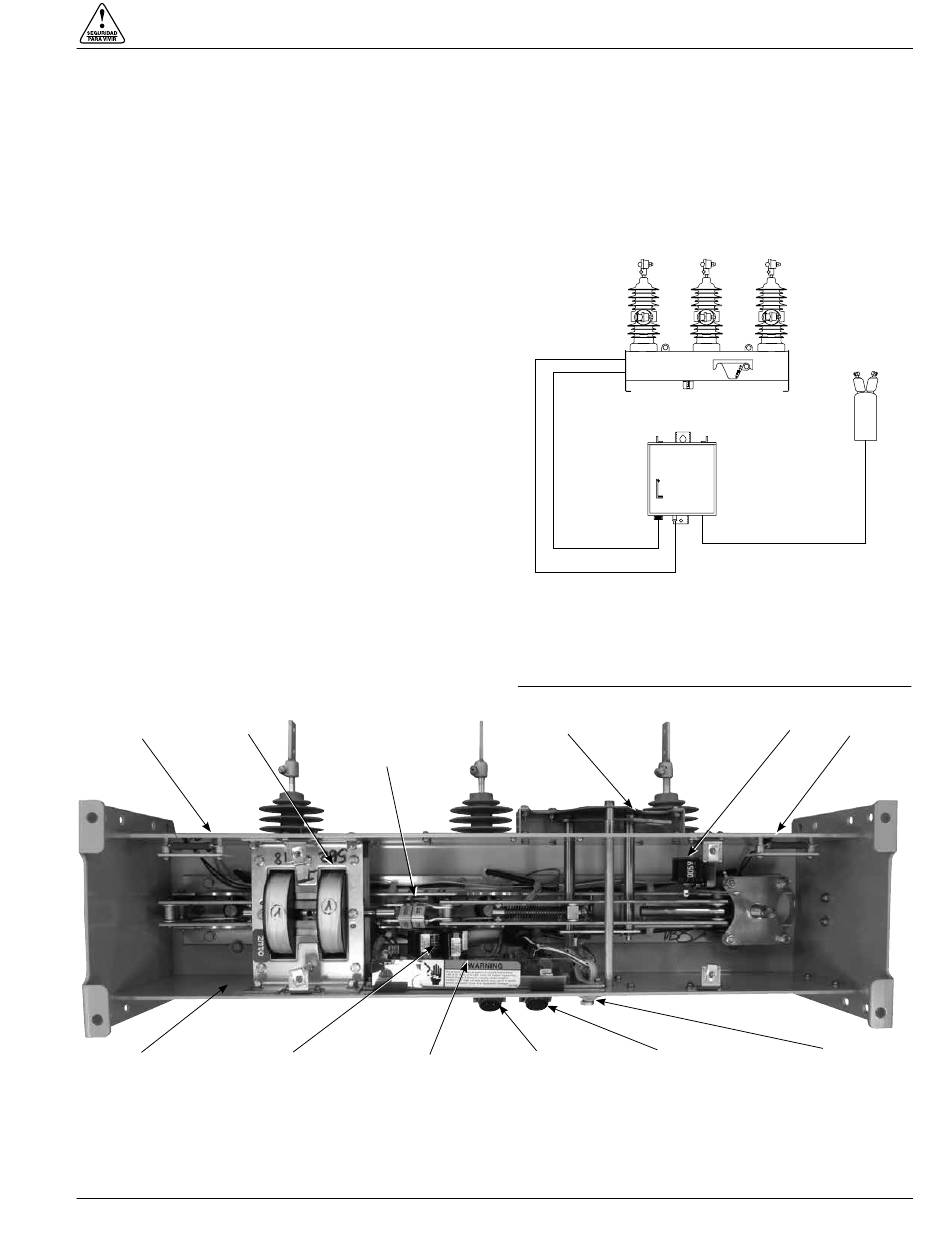

Figura 4.
Mecanismo reconectador tipo NOVA (vista desde parte inferior del reconectador con la cubierta inferior y el blindaje de segu-
ridad de la tarjeta del accionador retirados).
APERTURA/CIERRE
Manija de APERTURA
Indicador de posi-
manual
ción de contactos
Tarjeta de
Conector de entra-
circuitos del
da de alimentación
accionador
auxiliar (solamente
para NOVA con ali-
mentación auxiliar)
La carga de los capacitores se mantiene mientras la batería del
control suministre energía. Deje pasar un minuto entre operacio-
nes de cierre con energía de respaldo para recargar los capaci-
tores. Sin embargo, el restaurador NOVA puede dispararse inme-
diatamente después de haber efectuado un cierre con energía
de respaldo. En caso que la batería llegara a descargarse hasta
el nivel de desconexión, el cierre con energía de respaldo queda
inhabilitado hasta que se restablezca la alimentación auxiliar de CA.
Conecte la entrada de alimentación auxiliar de CA al restaurador
NOVA para recargar los capacitores.
Control
Electronic
electrónico
Control
14-Pin
Cable de control
de 14 clavijas
Control Cable
2-Pin Auxiliary
Cable de alimentación
auxiliar de 2 clavijas
Input Power Cable
Figura 5.
Configuración de restaurador NOVA con alimentación auxi-
liar y con alimentación del transformador de potencial.
Contador mecánico de operaciones
Conector del cable de con-
trol (NOVA con alimentación
auxiliar de 14 clavijas o
NOVA con alimentación por
control de 19 clavijas)
S280-42-1S
Transformador
Potential
de potencia
Transformer
(120/240 VCA)
(120/240 VAC)
O
P
E
N
Cable de ali-
120/240 VAC
mentación de
Power Cable
120/240 VCA
Calentador
Conector de puesta a
tierra
N° 10 - N° 2 enhebrado
7
