Instrucciones para la instalación y funcionamiento del restaurador trifásico tipo Nova controlado por microprocesador
ADVERTENCIA:
Este equipo no está diseña-
do para salvaguardar vidas humanas. Respete todos
los procedimientos y prácticas de seguridad apro-
bados localmente al instalar o hacer funcionar este equi-
po. El no cumplir con esta disposición podría causar la
muerte, lesiones corporales graves y daños al equipo.
ADVERTENCIA:
use una pértiga cuando trabaje con este equipo.
De lo contrario podría quedar en contacto con
alto voltaje, lo cual causará la muerte o lesiones graves.
PRECAUCIÓN: Lesiones corporales. Los acabados del
encapsulado epóxico tienen bordes filosos. Use guantes
protectores cuando maneje la unidad. De lo contrario
puede sufrir cortaduras y abrasiones.
Al instalar el restaurador, consulte las instrucciones de montaje
adecuadas para el tipo de montaje del restaurador. Las instruc-
ciones de instalación se incluyen con los accesorios y herrajes
de montaje.
1. Verifique los valores nominales en la placa de datos.
Asegúrese que los valores nominales, ajustes y opciones de
la interfaz indicados en la placa de datos (Tabla 7 y Figura 14)
del restaurador correspondan con la instalación planeada.
TABLA 7
Estampado de placa de datos
Formato del número de serie: CP57######Y
Opción
Interfaz con alimentación auxiliar
Entrada para interfaz de 48 VCC/
calentador de 48 VCC
Entrada para interfaz de 125 VCC/
calentador de 125 VCC
Entrada para interfaz de 250 VCC/
calentador de 250 VCC
Entrada para interfaz de 120 VCA/
calentador de 120 VCA
Entrada para interfaz de 240 VCA/
calentador de 240 VCA
Interfaz con alimentación por control
Calentador de 120 VCA
Calentador de 240 VCA
2. Realice las pruebas de potencial aplicado. Antes de ins-
talar el restaurador NOVA, ejecute las pruebas de potencial
aplicado. Para los procedimientos de prueba de potencial
aplicado, consulte la sección Información de servicio.
8
PROCEDIMIENTO DE INSTALACIÓN
Voltajes
peligrosos.
Siempre
Estampado
Y
A
D
E
H
J
B
C
3. Instale el restaurador. Instale el restaurador en la estructura
de Cooper Power Systems apropiada (ya sea tipo poste o
subestación), según corresponda. Consulte la Figura 6 para
las instrucciones de traslado y cargado.
• Antes de colgar el restaurador en el poste, abra la unidad
manualmente bajando la manija amarilla
G102.1
PRECAUCIÓN: Respete todas las prácticas de seguridad
aprobadas en su localidad al levantar y montar el equipo.
Utilice las orejetas de elevación proporcionadas. Eleve la
unidad de manera uniforme y no permita que se deslice. Se
podrían causar daños al equipo al levantarlo incorrectamente.
G108.1
G106.2
Traslado del restaurador
Los restauradores NOVA se envían empernados sobre una
tarima. Para trasladarlo con un montacargas, el restaurador
T258.1
debe permanecer empernado sobre la tarima para evitar que
se dañe el indicador de posición ABIERTO/CERRADO.
Cooper Power Systems recomienda transportar los restaura-
dores NOVA en posición cerrada para maximizar el rendimien-
to operacional de la unidad.
PRECAUCIÓN: Riesgo de vuelco. Centro de gravedad
elevado. Utilice un enganche con 4 puntos de apoyo
para evitar que el dispositivo de conmutación se vuelque
al levantarlo. Se podrían causar lesiones y daños al equipo al
levantarlo incorrectamente..
Izamiento del restaurador
Respete todas las prácticas aprobadas de seguridad al conec-
tar ganchos y correas y elevar el equipo. Eleve la unidad de
manera uniforme y no permita que se deslice o resbale.
Cg
Cg
Orejetas
Lifting
de eleva-
Lugs
ción

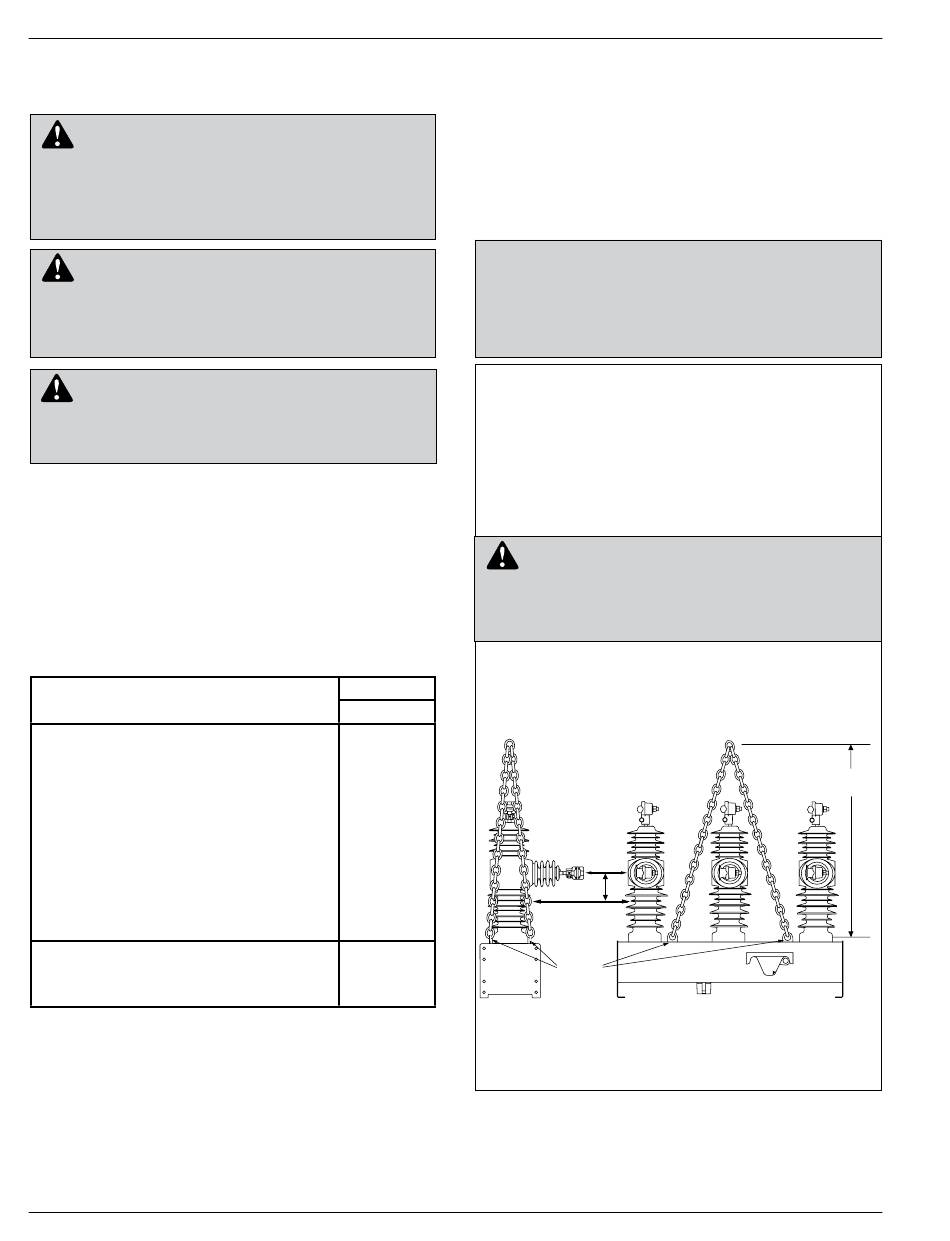

A: Altura de eslinga para unidades de 15 kV y 27 kV con BIL de 125:
914 mm (36 pulg)
Altura de eslinga para unidades de 27 kV con BIL de 150 y de 38 kV:
1067 mm (42 pulg)
B: El centro de gravedad (Cg) está aproximadamente a 100 mm (4 pulg)
por debajo del plano de los terminales inferiores.
Figura 6.
Traslado e izamiento del restaurador NOVA.
B
O
P
E
N
C
L
O
S
E
T297.0
A
