5322A
Manual del operador
Para realizar una prueba de tensión de salida de flash de clase II en circuito
abierto:
1. Pulse .
2. Utilice la tecla programable Modo para seleccionar la función Modo Flash V.
3. Conecte el Producto y el DUT como en la figura 58.
4. Seleccione la función Flash Class II del DUT.
5. Pulse el botón Test del DUT.
6. El DUT conecta la tensión de prueba entre la sonda de flash y los terminales
7. El Producto muestra la lectura de la salida de tensión de prueba del DUT.
8. Compare la lectura de la pantalla con la especificación de tensión de prueba
DUT

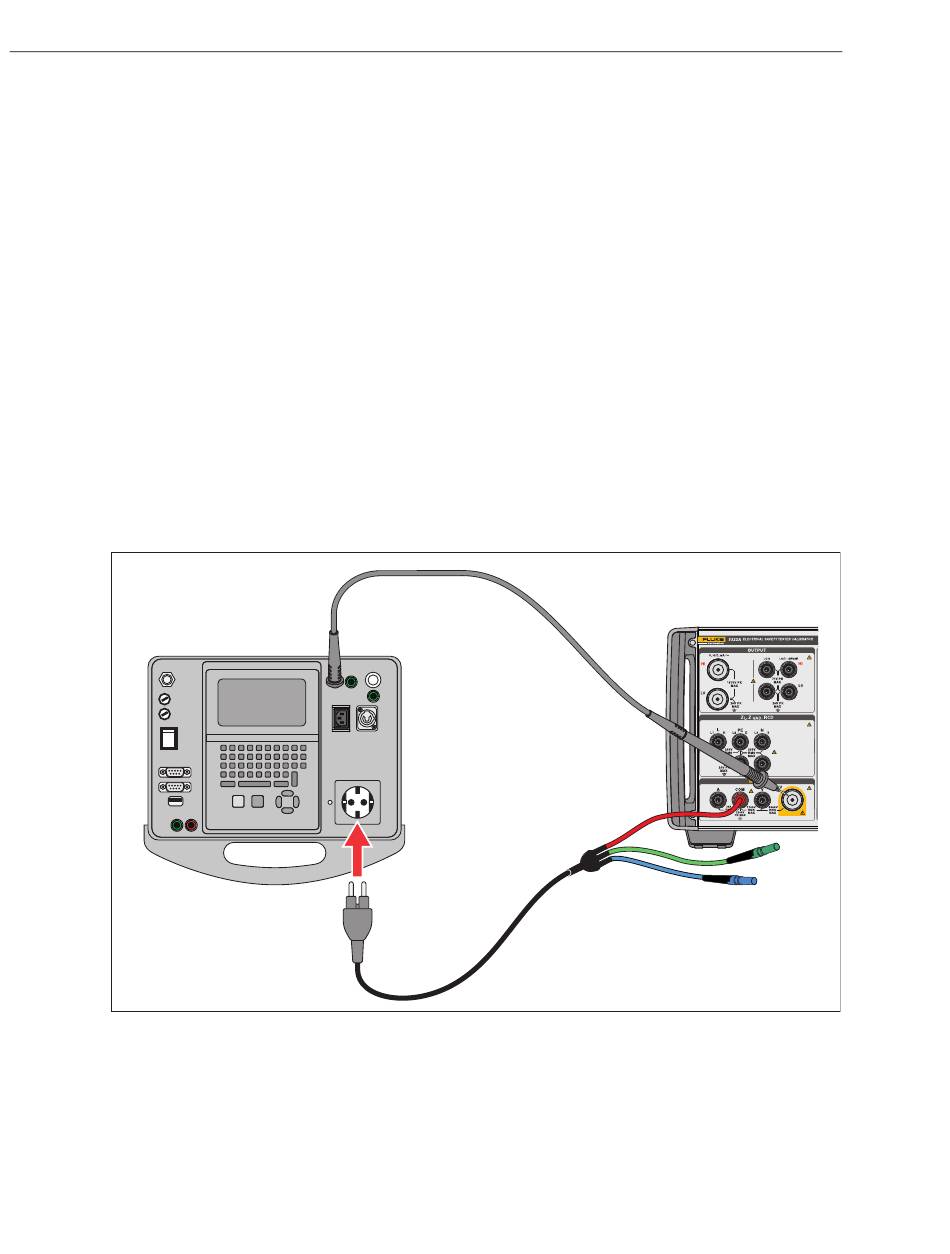

Figura 58. Medición de la tensión de prueba de flash de clase II con el modo Flash LC
200
L+N.
del DUT.
En la prueba de clase II, la tensión que aplica el DUT a su terminal
de sonda de prueba es de aproximadamente 1,5 kV con respecto a
la puesta a tierra, en oposición de fase a la tensión que aplica entre
los terminales L y N en cortocircuito y la tierra.
Nota
Fluke 5322A
iep189a.eps
