6. Para comprobar el rendimiento de la corriente de fuga del DUT, compare las
A la hora de realizar calibraciones de la corriente de fuga HIPOT con tensiones
>1000 V, utilice la entrada HV tal y como se muestra en la figura 65, y
establezca la tecla programable Sonda del Producto en HV 5 kV.
208
lecturas de la corriente de fuga del DUT con las del Producto.
La resistencia de entrada del Producto es de 60 M
conectada en paralelo con la Carga.
HIPOT Comprobador
Hi
Lo
Puente
Fluke 5322A-LOAD

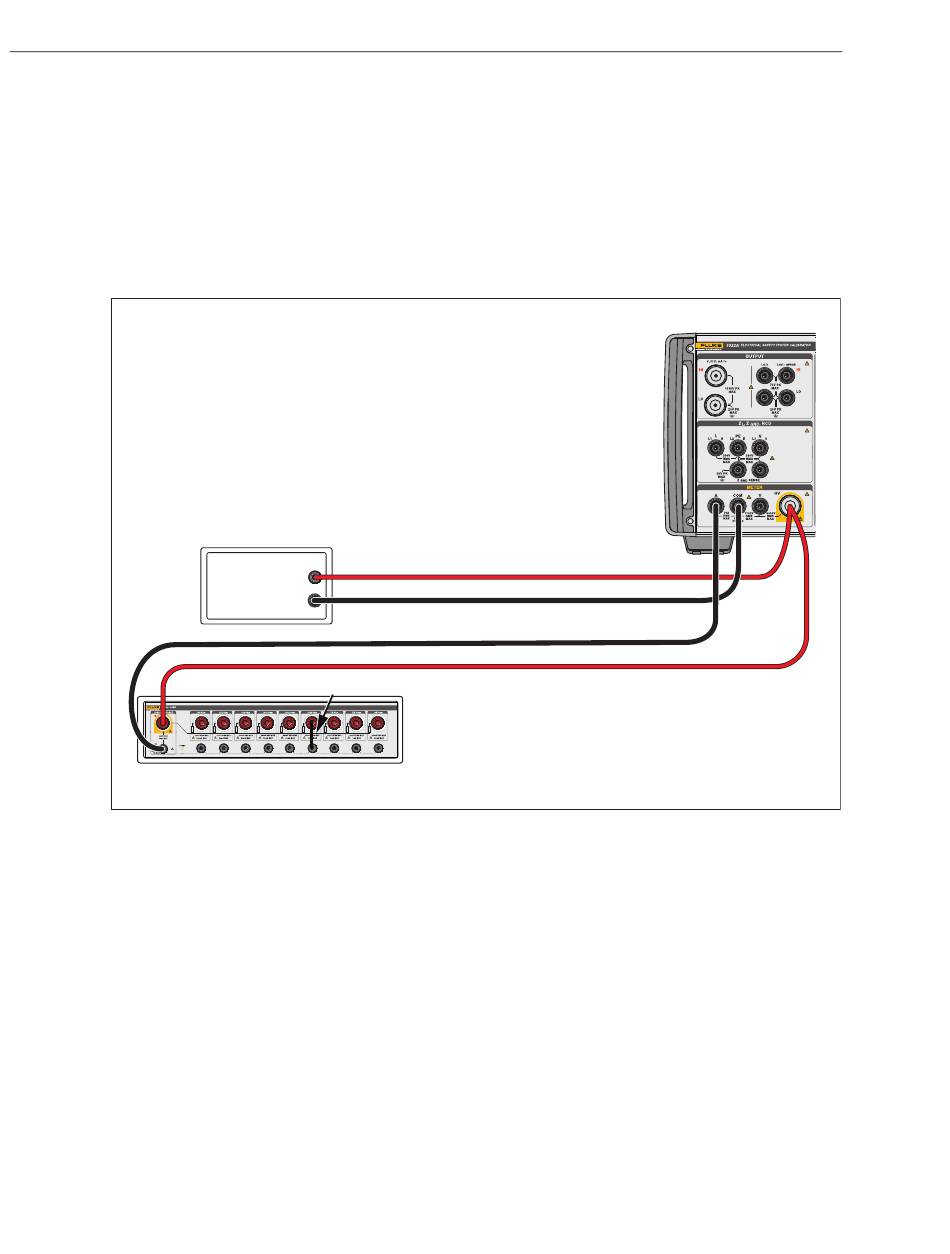

Figura 65. Conexiones de calibración normal HIPOT para tensiones >1000 V
La resistencia de entrada de la sonda de alta tensión interna es de
aproximadamente 60 M
corriente que fluye a través de la carga y la sonda de alta tensión
interna de 5 kV.
Nota
Nota
Ω ± 5 %. El Producto detecta y muestra la
Ω ± 1 %
Fluke 5322A
OR
ifv062.eps
