La función de impedancia de lazo/línea dispone de protección contra
sobrecargas. La potencia eléctrica total disipada en la función se mide
continuamente y, en caso de sobrecarga, se muestra el mensaje de error
correspondiente. El estado actual de la potencia disipada se indica en el campo
del parámetro principal de la pantalla. La barra con la etiqueta Temp muestra la
proximidad de la función a la sobrecarga. La barra vacía indica que la carga
completa está disponible, y la parte azul de la barra muestra el porcentaje de
alimentación disipada. Esta protección se comparte con otras dos funciones,
RCD y resistencia de unión a tierra. Consulte la figura 7.
Receptáculo/toma de
corriente de la
red principal fija
Línea
Neutro

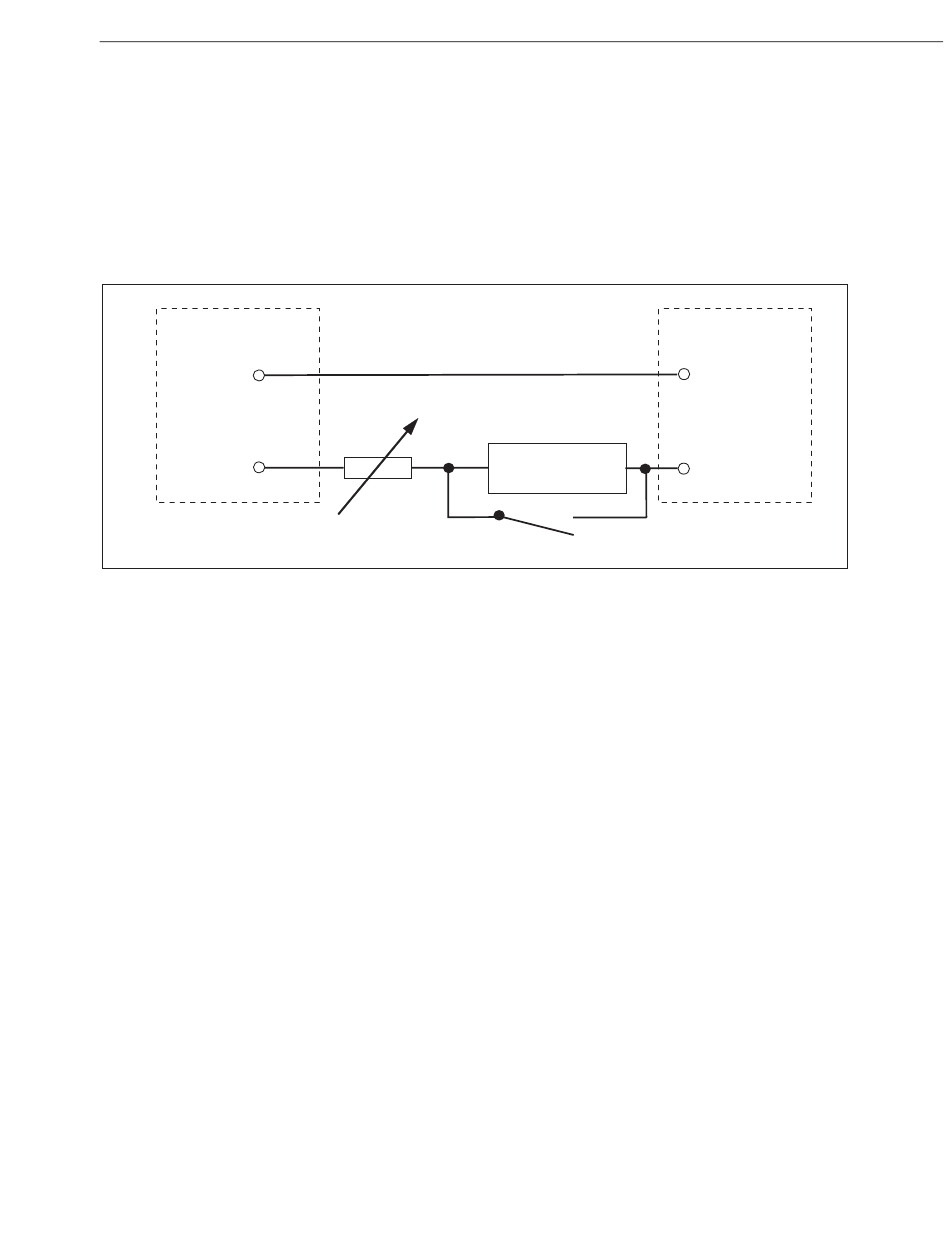

Figura 7. Esquema simplificado de fuente de impedancia de lazo
Para establecer la salida de impedancia de lazo o línea:
1. Pulse .
2. Si la función que se muestra no es la deseada, pulse la tecla programable
Modo.
3. Con las teclas del cursor o el mando giratorio, resalte Lazo o Línea, y pulse
Seleccionar o pulse el mando giratorio.
El valor conservado desde el último uso se muestra en el área SALIDA de la
pantalla.
4. Cambie el valor de resistencia con el mando giratorio o el teclado. Si el valor
introducido del teclado no es exactamente una de las selecciones posibles,
se seleccionará la resistencia más cercana al valor introducido.
Para evitar choques eléctricos, asegúrese de que el Producto
esté en espera antes de realizar las conexiones a los
conectores L, PE y N. Estos terminales contienen tensiones
letales durante la calibración de impedancia de lazo y línea.
5. Con la sección TERMINALES de la pantalla como guía, conecte los
terminales DUT a los terminales OUTPUT HI y LO del Producto. La
resistencia para la función de impedancia de línea se aplica a los terminales
L y N de Z
, Z
L
GND
a los terminales L y PE.
6. Después de confirmar que las configuraciones y conexiones son correctas,
pulse para conectar el DUT a la tensión de la red con la resistencia
seleccionada.
R
Compensador
XW Advertencia
y RCD. Para la impedancia de lazo, la resistencia se aplica
Multifunction Electrical Tester Calibrator
Uso de la función de impedancia de lazo y línea
Panel frontal
Z
, Z
, RCD
L
GND
L
PE
ifv014.eps
43
