Tiempo de disparo del RCD para comprobadores de instalaciones
La calibración del tiempo de disparo del RCD se realiza controlando la corriente
del Producto del DUT y desconectando los terminales de salida una vez que la
corriente alcance el nivel de corriente de disparo para el tiempo de disparo
especificado. Además de la corriente de disparo del DUT medida, el Producto
muestra la tensión de alimentación/contacto. En la figura 14 se muestra el
proceso del tiempo de disparo del RCD.
Corriente de disparo (mA)
La función RCD está activada.
La tensión de línea de
alimentación completa se
presenta en los terminales
de salida. No fluye corriente a
través del DUT.
Punto de inicio en el DUT.
La corriente de prueba
empieza a fluir a través del DUT.
Para realizar una calibración del tiempo de disparo del RCD:
1. Pulse .
2. Si Tiempo de disparo de RCD no se muestra, pulse la tecla programable
Modo.
3. Con las teclas del cursor o el mando giratorio, resalte la selección Tiempo
de disparo y pulse la tecla programable Seleccionar o pulse el mando
giratorio.
Los parámetros que se establecen en el panel frontal son la corriente de
disparo nominal, el multiplicador de corriente (parámetro I), el nivel de
corriente (nivel de parámetro I) y la tensión de contacto. Para establecer uno
de estos parámetros, consulte la sección correspondiente a continuación.
4. Si el tiempo de disparo mostrado no es el tiempo deseado, utilice las teclas
del cursor, el teclado o el mando giratorio para configurar el tiempo de
disparo deseado. El rango de tiempo de disparo es de 10 ms a 5 segundos.
Trip Tiempo
El Calibrador ha reconocido que se
ha alcanzado el nivel I de disparo x
nivel I nominal. El Calibrador evalúa
el momento en el que finaliza el periodo
de disparo.

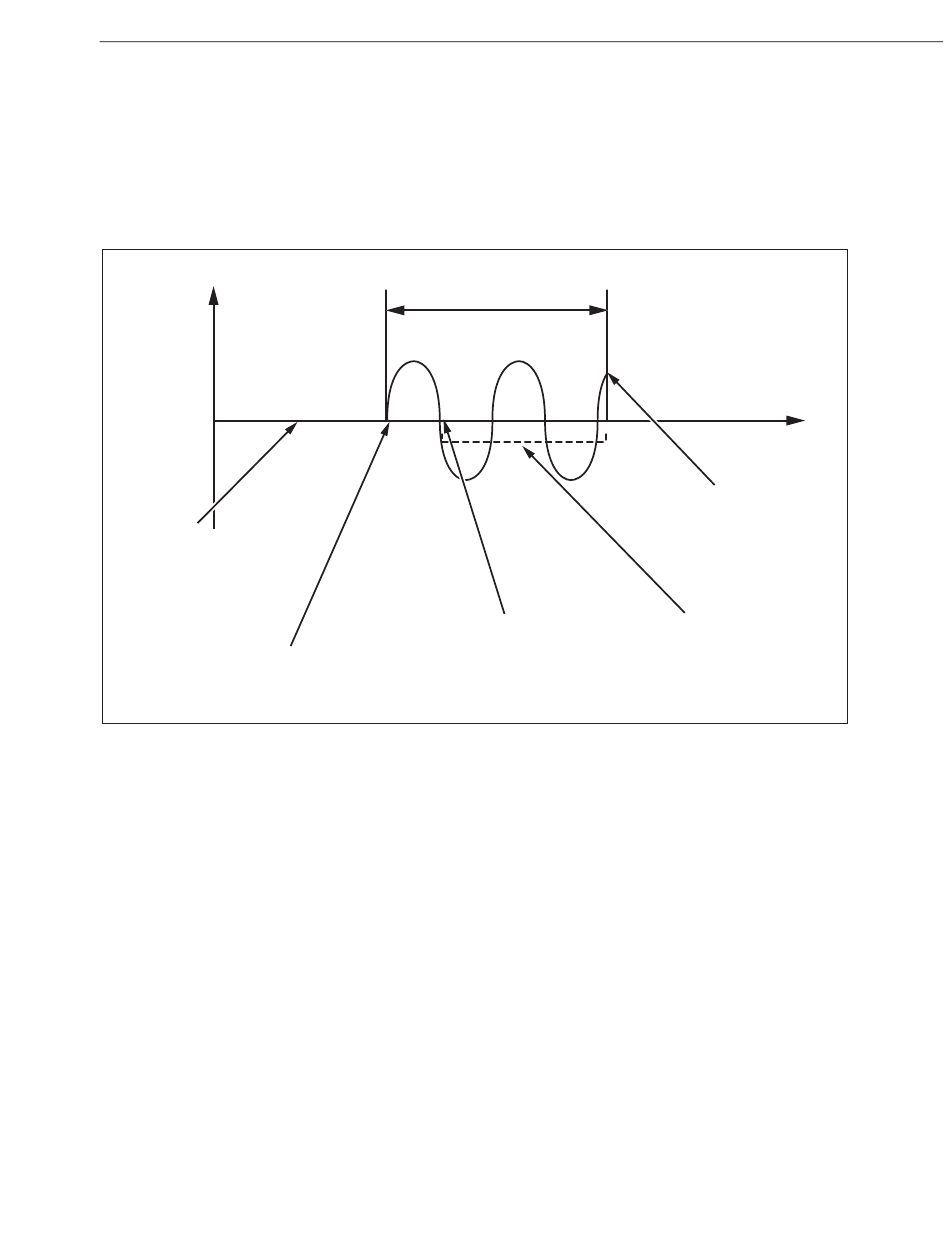

Figura 14. Proceso de tiempo de disparo del RCD
Multifunction Electrical Tester Calibrator
Uso de las funciones de prueba del RCD
Tiempo (ms)
Fin del periodo de
tiempo de disparo.
El Calibrador
desconecta los
terminales de salida.
En el tiempo de disparo
establecido se realiza
una cuenta atrás.
ifv019.eps
