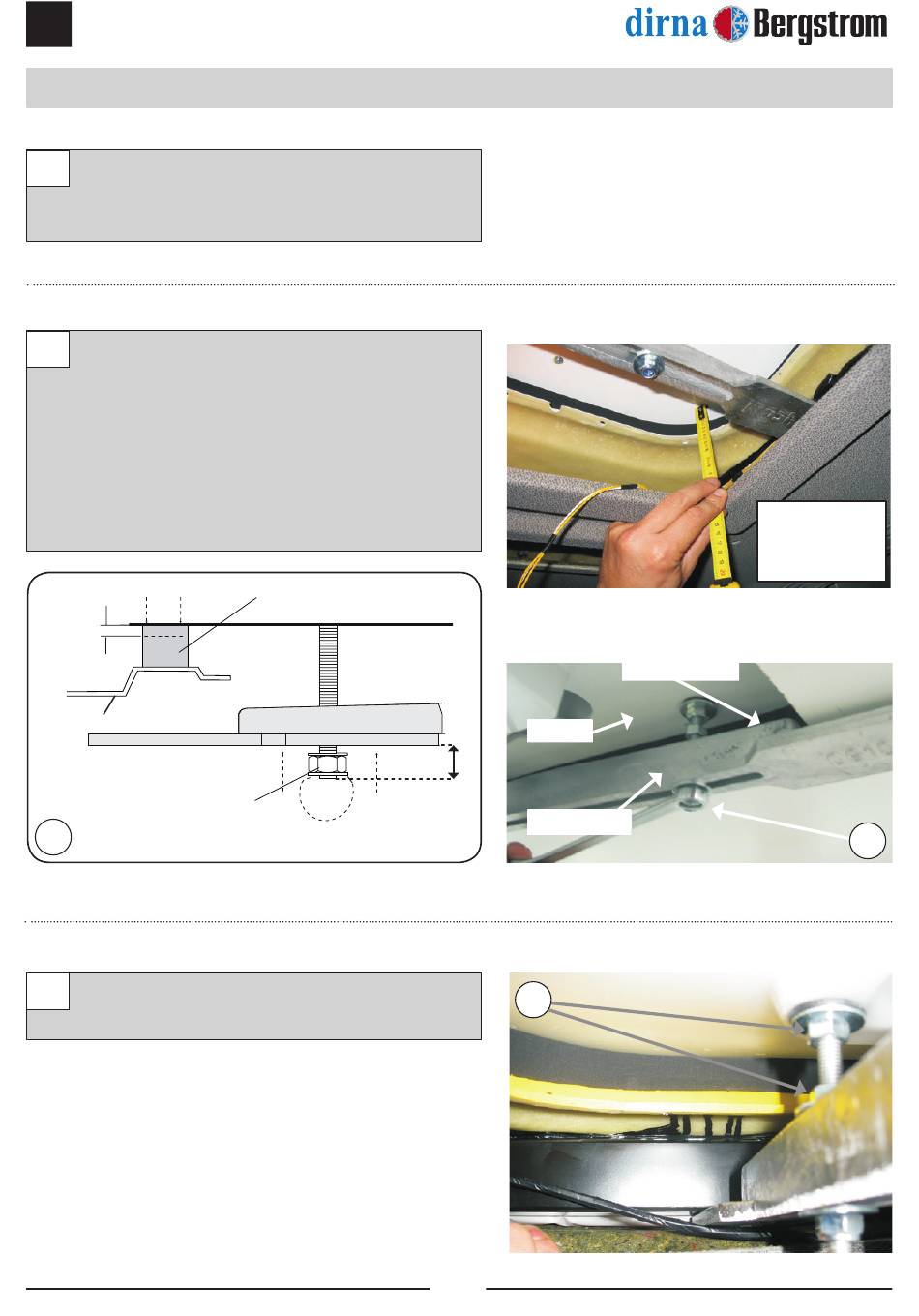

Sólo para cabinas Globettroter XL (L2H3)
11
Presentar consola y centrar el equipo en el sitio
más conveniente del techo de la cabina. Una
vez centrado quitar consola.
12
Fijar los soportes de sujección apretando las
tuercas hasta el apriete de la junta de EPDM
exterior del equipo entre 3 y 6mm.
Importante: Para evitar posibles filtraciones de
agua al interior de la cabina se debe asegurar el
apriete de la junta EPDM con la base del Bycool
tal y como se indica en el esquema.
3-6mm.
Techo cabina
Apretar las tuercas hasta el
apriete de la junta de goma
entre 3 y 6 mm.
12
13 Apretar (4) tuercas M8 al soporte y (4) a la base
del Bycool.
Junta EPDM
10 mm*
(*) (aprox. después de apretar)
Base
Soporte
13
16
Comprobar la
compresión de la
junta EPDM usando
un flexómetro en las
cuatro esquinas.
Junta EPDM
®
12
