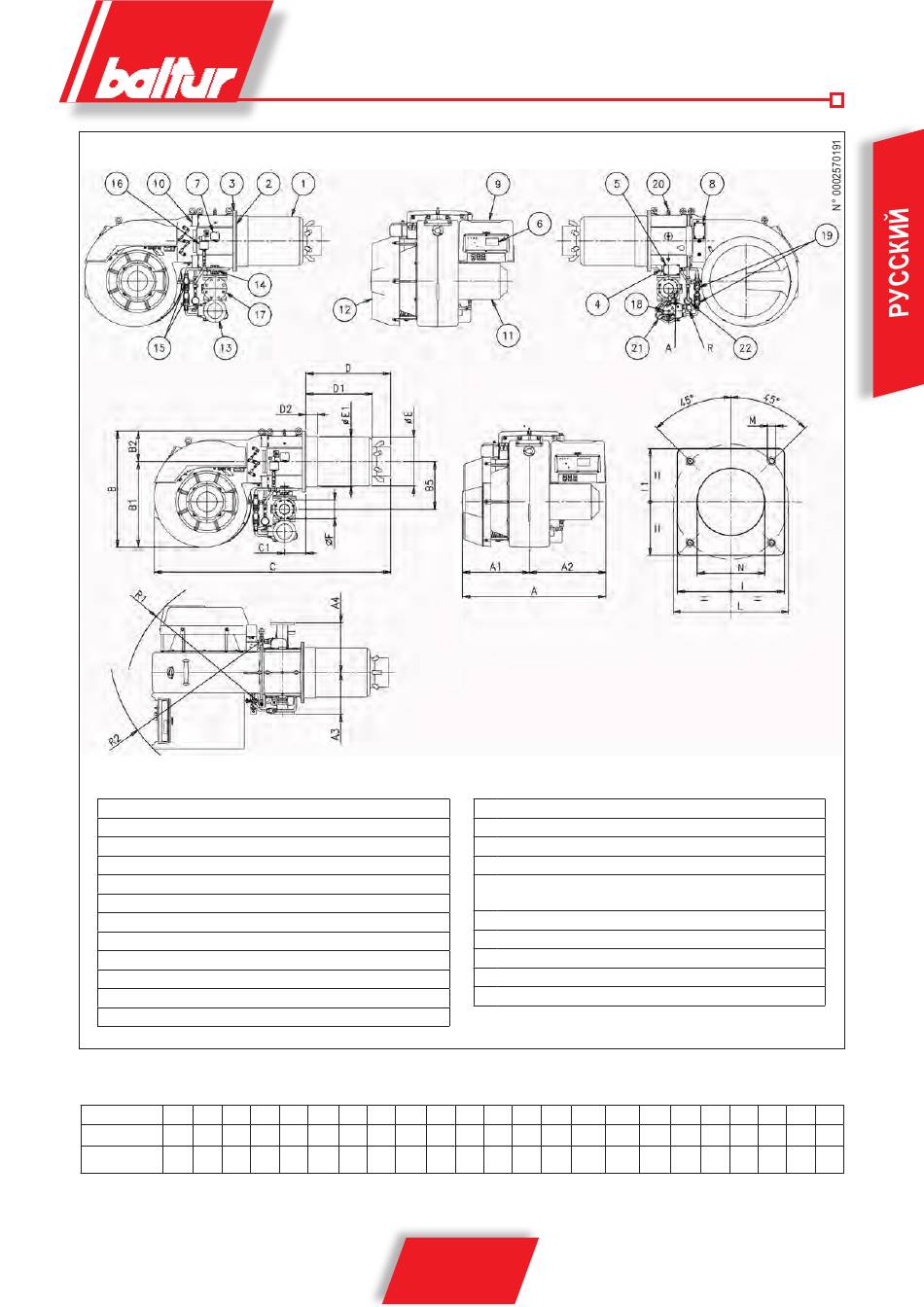

1 Головка горения
2 Прокладка
3 Соединительный фланец горелки
4 Дроссельная заслонка регулировки газа
5 Сервопривод регулировки газа/дизельного топлива
6 Дисплей оборудования
7 Воздушный прессостат
8 Сервопривод регулировки воздуха
9 Электрический щит
10 Петля
11 Мотор вентилятора
12 Всасывающий воздухозаборник
mod. A A1 A2 A3 A4
TBML 600 ME 1230 570 660 335 425 1000 740 260 2020 190 715 570 100 418 432 DN80 1200 1310 520 520 594 M20 440
TBML 800 ME 1230 570 660 335 425 1000 740 260 2020 190 715 570 100 418 432 DN80 1200 1310 520 520 594 M20 440
A
R
13 Двигатель насоса
14 Регулятор подачи дизельного топлива
15 Электроклапан возврата дизельного топлива
16 Прессостат дизельного топлива
17 Фланец соединения газовой рампы (левосторонняя или
18 Насос дизельного топлива
19 Электроклапан подачи дизельного топлива
20 Крепежный винт соединения газ/штуцер отбора давления
21 Манометр давления дизельного топлива на подаче
22 Манометр давления дизельного топлива на возврате
B B1 B5 C C1 D D1 D2 E Ø E1 Ø F Ø
5 / 28
0006081557_201310
Впуск дизельного топлива (1" ¼)
Возврат дизельного топлива (1" ¼)
правосторонняя установка)
R1 R2 I I1 L Ø M N Ø
