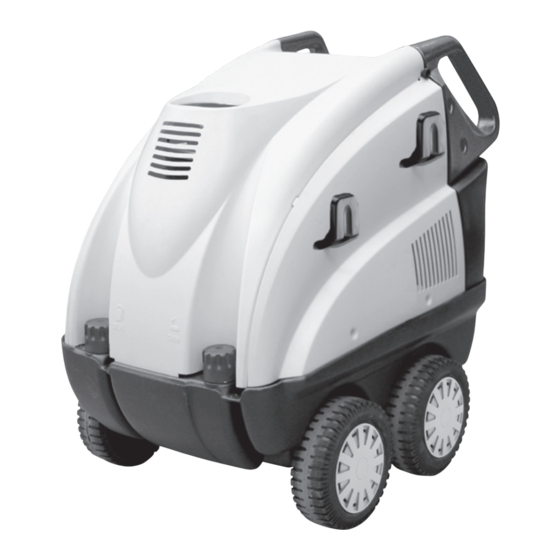

Lavorwash NPX XP Manual De Instrucciones

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • MX

Idiomas disponibles

  • MEXICANO, página 44

Enlaces rápidos

Descargar este manual
IDROPULITRICE AD ALTA PRESSIONE A CALDO
HOT HIGH-PRESSURE WASHER MACHINE
NETTOYEUR HAUTE PRESSION A CHAUD
HEIßWASSER-HOCHDRUCKREINIGER
HIDROLIPIADORA DE ALTA PRESIÓN EN CALIENTE pág. 44
HEET WATER HOGEDRUCK REINIGER
ΜΗΧΆΝΗΜΑ ΚΑΘΑΡΙΣΜΟΎ ΜΕ ΥΨΗΛΉ ΠΊΕΣΗ
HIDROLIMPADORA DE ALTA PRESSÃO A QUENTE
HYDRAULINEN KORKEAPAINEPESURI
ГИДРООЧИСТИТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ
TOPLI VODENI PERAČ VISOKOG PRITISKA
VISOKOTLAČNI VODNI ČISTILEC NA VROČO VODO str.
(ИНСТРУКЦИЯ )ЗА ПАРОСТРУЙКА
Technical data plate.-Placa dato técnicos.
pag. 9
IT
pag. 18
EN
page 26
FR
Seite 35
DE
ES
blz.
52
NL
blz.
60
pág. 68
PT
sivu 76
FI
стр
84
str.
93
HR
101
SL
стр. 108
NPX XP
LKX XP
LKX LP
SUNDEK 5
HYPER X LP
HYPER L LP
HYPER LR
-
P86.0411
