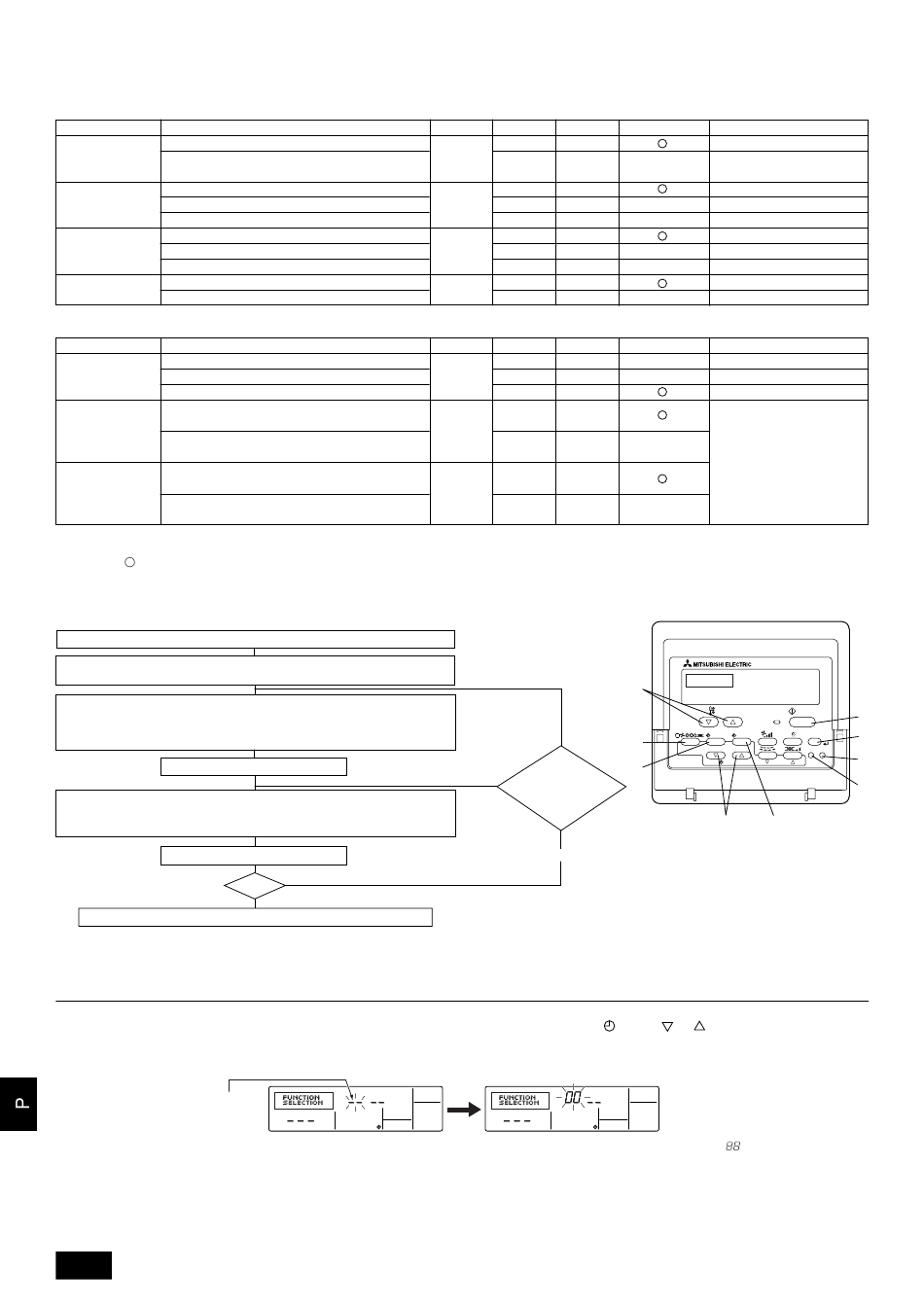

(2) Selecção da Função da Unidade
Programe as funções de cada unidade a partir do controlo remoto, tal como é exigido. A função de cada unidade só pode ser seleccionada a partir do controlo remoto.
Programe as funções seleccionando os pontos necessários a partir da Tabela 1 e da Tabela 2. (As definições por omissão também se podem ver abaixo)
Tabela 1. Decomposição das funções de todo o sistema de refrigeração (seleccione o número da unidade de 00 a 15)
Função
Recuperação Não disponível
automática de corte Disponível
de alimentação
Detecção da Média de funcionamento da unidade
temperatura Definida pelo controlo remoto da unidade
interior Sensor interno do controlo remoto
Conectividade Não assistido
LOSSNAY Assistido (a unidade não se encontra equipada com admissão de ar exterior)
Assistido (a unidade encontra-se equipada com admissão de ar exterior)
Voltagem de 240 V
funcionamento 220 V, 230 V
Tabela 2. Decomposição das funções da unidade (seleccione os números da unidade de 01 a 04 ou AL)
Função
100 Hr
Sinal de filtro
2500 Hr
Nenhum indicador de sinal de filtro
Operação da ventoinha Funcionamento
quando da desativação do
thermo em operações de Parar
aquecimento.
Funcionamento da
Funcionamento
ventoinha com o
termostato desligado na
Parar
operação de refrigeração
Nota:
Quando as funções de uma unidade interior forem alteradas por selecção de funções depois de concluída a instalação, indique sempre o conteúdo programado
introduzindo ou outro símbolo no campo de verificação adequado da Tabela 1 e da Tabela 2.
[Fluxo da selecção de função]
Primeiro pegue no fluxo da selecção da função. Os seguinte descreve a definição da "Voltagem de funcionamento" da Tabela 1 como um exemplo.
(Para o procedimento da definição actual, veja [Procedimento da definição] 1 a 0.)
1 Verifique o conteúdo da definição da selecção da função.
2 Mude para o modo de Selecção de Função.
(Prima em simultâneo A e B no estado de OFF (desactivado) do controlo remoto.)
3 Especificação do endereço de arrefecimento → 00 (Especificação de unidade exterior)
4 Especificação do N° do endereço da unidade → 00 (Especificação de unidade interior)
(Operação dos botões C e D)
5 Registo (Prima o botão de E.)
→ 04 (Voltagem de funcionamento)
6 Selecção do N° do modo
7 Selecção do N° da definição → 2 (220 V, 230 V)
(Operação do botões F e G)
8 Registo (Prima o botão de E.)
0 Terminar a visualização da função (Prima em simultâneo os botões A e B.)
[Procedimento de Definição] (Defina apenas quando é necessário alterar.)
1 Verifique o conteúdo da definição de cada modo. Quando o conteúdo da definição de um modo foi alterado pela selecção da função, as funções desse modo também alteram.
Verifique o conteúdo programado tal como se descreve nos passos 2 a 7 e altere as definições com base nas entradas na Tabela 1 e na Tabela 2. (Consulte as
definições por omissão, ao alterar as definições)
2 Regule o controlo remoto para Off (desligado).
Prima ao mesmo tempo e mantenha carregados os botões A [FILTER] e B
[TEST] durante dois segundos ou mais tempo.
"FUNCTION SELECTION" pisca durante algum tempo, depois o visor do con-
trolo remoto altera para o visor mostrado abaixo.
Visor do endereço do arrefecimento
* Se o controlo remoto entrar no estado de OFF depois de nos visores "FUNCTION SELECTION" e da temperatura do compartimento "
segundos, provavelmente existe uma anomalia na comunicação. Certifique-se de que não existem fontes de ruído perto da linha de transmissão.
Nota:
Se fizer um erro durante a operação, termine a selecção da função no passo ? ? ? ? ? e repita a selecção a partir do passo 2 2 2 2 2 .
120
Ajustes
Ajustes
(Desnecessário para o sistema de arrefecimento simples.)
(Unidade interior especificada →
Operação de ventoinha)
NÃO
Terminar?
SIM
N° de modo N° de ajuste Inspecção
1
01
2
1
02 2
3
1
03 2
3
1
04
2
N° de modo N° de ajuste Inspecção
1
07 2
3
3
25
2
1
27
2
SIM
Alterar o N° do
endereço de
NÃO
arrefecimento e do
endereço da
unidade?
9
3 Defina o N° do endereço do arrefecimento da unidade exterior.
Quando os botões C [
do arrefecimento baixa ou sobe entre 00 e 15. Defina-o para o N° do endereço
de arrefecimento cuja função pretende seleccionar.
(Este passo é desnecessário para o sistema de arrefecimento simples.)
Predefinições
Observações
Período de espera de aprox. 4 minutos
após a alimentação ser restaurada.
Predefinições Observações
Ao selecionar a operação "Stop (pa-
rar)" da ventoiha, ajuste o número
do Modo "02" na tabela 1 para "3".
Certifique-se de que coloca o con-
trolo remoto no interior da sala na
qual o ar-condicionado irá funcio-
nar, de modo a que possa contro-
lar a temperatura ambiente.
F
TEMP.
MENU ON/OFF
E
BACK MONITOR/SET DAY
PAR-21MAA OPERATION
CLOCK
G
C D
CLOCK ( ) e ( )] são premidos, o N° do endereço
" ter piscado durante dois
ON/OFF
I
A
FILTER
CHECK TEST
B
CLEAR
H
