Pliegue vertical
Ajuste del martillo para un
pliegue vertical
8

Trabajos de ajuste

3. Trabajos de ajuste
3.1

Ajuste del martillo

43 Tuerca moleteada
46 Tornillo moleteado
47 Martillo superior
Pliegue vertical
1. Suelte el tornillo moleteado pequeño (46).
2. Con el motor en marcha, ajuste la apertura del martillo con la
tuerca moleteada grande (43) para el grueso del pliegue
deseado.
3. Retenga el tornillo moleteado pequeño (46).
4. Cierre el pliegue.
46 43 49
47 50
49 Soporte portaplaca
50 Martillo inferior
E520ES_03.DOC

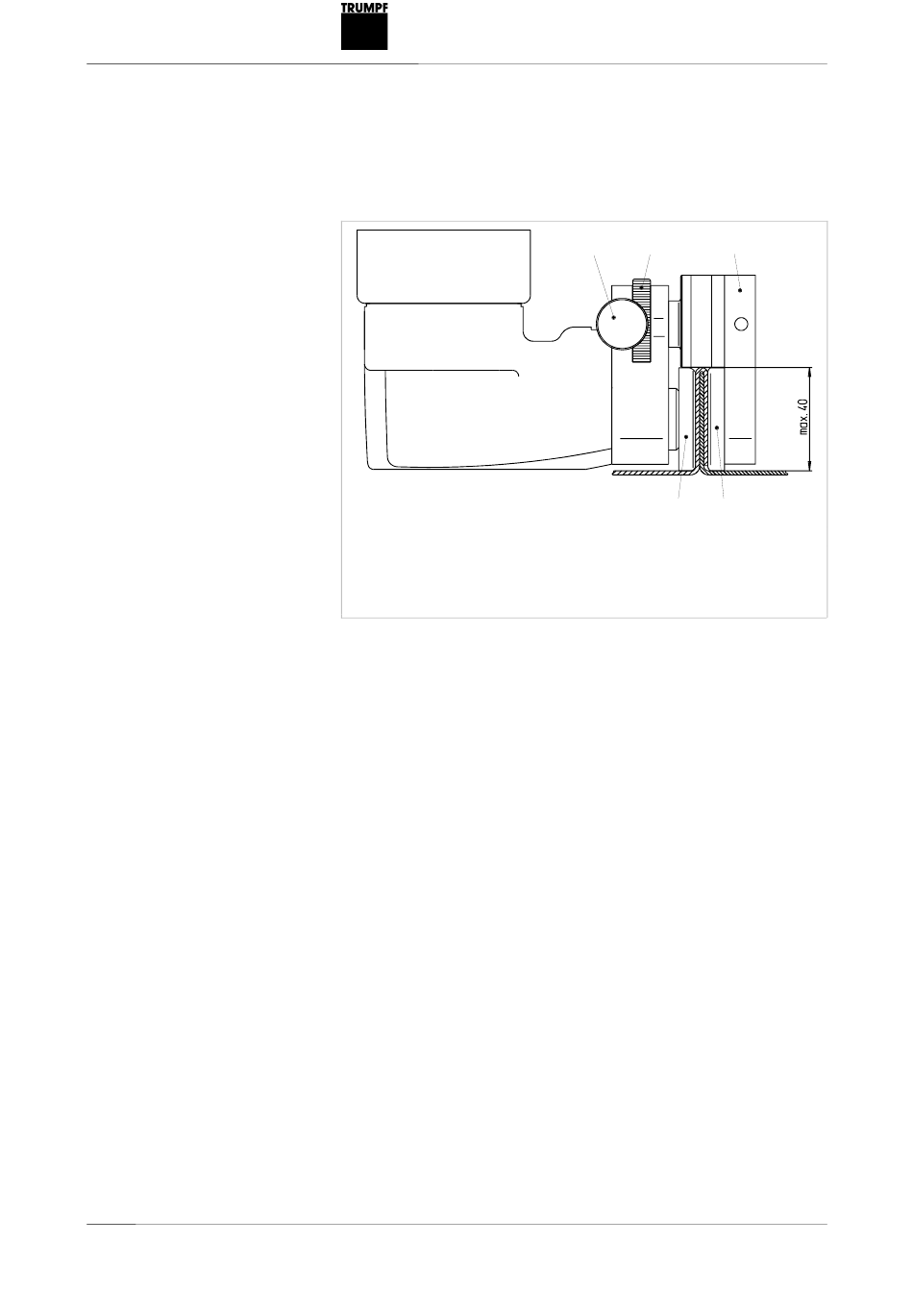

Fig. 11400
