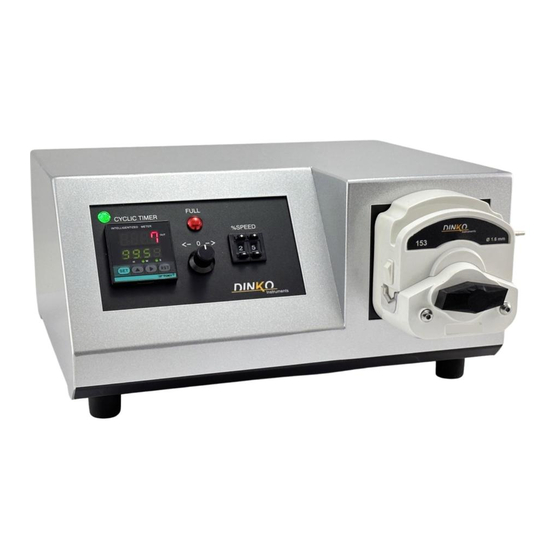

Las bombas peristáltica D-25VT tiene un cabezal que facilita la extracción del tubo cuando deba sustituirse por desgaste o para esterilización. En las bombas de código 1.9732 y 1.9736, con cabezal tipo 50-3r, se retira la tapa extrayendo los tres tornillos de sujeción.
Página 4
Cabezal MMB-8r Palancas tensoras de los micro tubos Palanca extractora del cabezal Montaje del cabezal MMB-8r IMPORTANTE: Figura 11. Evitar una presión excesiva de la palanca sobre los tubos ya que puede frenar el rotor totalmente, especialmente a bajas revoluciones, lo cual acabaría por quemar el motor.
Página 5
Cabezal 5000 -Descripción y ajuste. Cerrojo Tapa flexible del rotor Rodillo Tapa Protección Rodillo guía de la manguera Corredera del abrazadero del tubo Pista Rotor Abrazadera del tubo Tapa del botón Rodillo soporte Junta protectora de embrague Desagüe Extracción del rotor. ◊...
Colocación de los tubos (mangueras) Los cabezales 5000 están ajustados de fábrica para admitir tubos de 1,6mm de pared. El rendimiento del bombeo puede quedar afectado desfavorablemente si no se utilizan los tubos adecuados. ◊ Marque una longitud de manguera a introducir en interior del cabezal de 225 mm.
DESCRIPCIÓN DEL TEMPORIZADOR DIGITAL XTD102 • Memoria EEPROM, sin batería, sin mantenimiento. • Con o sin memorización de ciclo transcurrido. • Visualizador LCD retroiluminado. • Multifunción 8 modos de trabajo. • Multigama de 0,01 segundos a 99,9 horas o 999,9 horas según modo. •...
CONTROL REMOTO En la parte posterior de la bomba hay una conexión para un pedal que se suministra como accesorio con el código de pedido 1.9740.00. Al accionar el pedal se inicia la dosificación programada. CAMBIO DE TUBOS Pulsar el interruptor OFF. Extraer el tubo según las indicaciones descritas en el apartado “Descripción” y “Cabezales”. Al retirar el tubo de los cabezales hacerlo junto con sus terminales de fijación.
Toda iniciativa debe efectuarse por personal cualificado para evitar males mayores. Confíe su aparato a un servicio técnico autorizado por DINKO Instruments. El motor y su bloque no requieren engrase por lo que no hay mantenimiento. Los cojinetes del rotor se autolubrican. Es conveniente lubricar los rodillos con grasa de silicona de vez en cuando.
CAMBIO de FUSIBLES El cajetín portafusibles forma parte de la base de alimentación situada en la parte posterior de la bomba. Ver figura. Base Fusible Interruptor Hacer palanca con un destornillador entre la parte central del cajetín portafusibles y la parte superior de la base de alimentación para extraer el cajetín portafusibles.
Página 11
DECLARACIÓN DE CONFORMIDAD “CE” DINTER S. A. / DINKO Instruments c/ Encarnación, 123-125 / 08024 – Barcelona Declara que los artículos mencionados en lista adjunta, a los cuales se refiere esta declaración, cumplen con las exigencias esenciales de seguridad de la Directiva Europea aplicables: - Directiva de Baja Tensión Directiva D2006/95/CEE del 12 de Diciembre, 2006...
