BOMBAS PERISTÁLTICAS
DE FLUJO VARIABLE

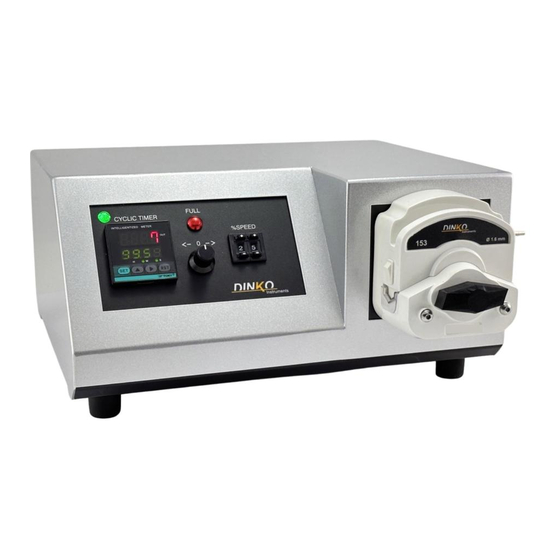

Modelo D-25VT
MANUAL DE INSTRUCCIONES
Versión Diciembre 2021
c/ Encarnació, 123 -125. Tel. +34 93 284 69 62. Fax +34 93 210 43 07
e-mail: dinter@dinko.es
www.dinko.es
08024-Barcelona
1

Publicidad

Tabla de contenido
loading

Resumen de contenidos para DINKO Instruments D-25VT

  • Página 1 BOMBAS PERISTÁLTICAS DE FLUJO VARIABLE Modelo D-25VT MANUAL DE INSTRUCCIONES Versión Diciembre 2021 c/ Encarnació, 123 -125. Tel. +34 93 284 69 62. Fax +34 93 210 43 07 e-mail: dinter@dinko.es www.dinko.es 08024-Barcelona...
  • Página 2: Tabla De Contenido

    Hay disponible un gran número de tubos o mangueras de distinto tamaño fabricadas con materiales resistentes a diversas sustancias conflictivas. 2-LISTA DE EMBALAJE Código Cantidad Bomba Peristáltica D-25VT 1.9732.XX ó 1.9736.XX ó 1.9737.15 ó 1.9745.XX Juego conexiones Cable alimentación Manual de Instrucciones 3-RECEPCIÓN...
  • Página 3: 4-Descripción

    (FULL), mando de inversión de flujo y salida posterior para control remoto. Las bombas peristálticas D-25VT tienen cabezales que facilitan la extracción del tubo cuando deba sustituirse por desgaste, esterilización o cuestiones químicas.
  • Página 4 En la Bomba 1.9737.15 con el cabezal 1500-2r sólo hay que retirar los tornillos que sujetan la tapa transparente. El tubo para este cabezal y los especiales CF-3r y 5000-2r son de 2,4 mm de pared. Las demás bombas usan tubo de pared 1,6 Cada bomba admite dos, cuatro o seis tamaños de tubo dando los flujos indicados en la tabla.
  • Página 5: Importante

    Montaje del cabezal MMB IMPORTANTE: Figura 11. Evitar una presión excesiva de la palanca sobre los tubos ya que puede frenar el rotor totalmente, especialmente a bajas revoluciones, lo cual acabaría por quemar el motor.
  • Página 6 CABEZAL 5000-2r -Descripción y ajuste. Cerrojo Tapa flexible del rotor Rodillo Tapa Protección Rodillo guía de la manguera Corredera del abrazadero del tubo Pista Rotor Abrazadera del tubo Tapa del botón Rodillo soporte Junta protectora de embrague Desagüe Extracción del rotor. ◊...
  • Página 7: 5-Especificaciones

    Colocación de los tubos (mangueras) Los cabezales 5000 están ajustados de fábrica para admitir tubos de 1,6mm de pared. El rendimiento del bombeo puede quedar afectado desfavorablemente si no se utilizan los tubos adecuados. ◊ Marque una longitud de manguera a introducir en interior del cabezal de 225 mm.
  • Página 8: Tabla De Flujos

    5.2 TABLA DE FLUJOS-Intervalos de regulación para cada tubo Tabla de flujos D-25VT 8,0 mm Código rpm Cabe. 0,5 mm 0,8 mm 1,6 mm 3,2 mm 4,0 mm 4,8 mm 6,4 mm 9,6 mm Tubo Ø 8,0mm 1.9732.25 CF-4r 0,01-0,25...
  • Página 9: 7-Temporizador Digital

    6.3 Proceder a la programación del temporizador. Ver Descripción. 6.4 En las instalaciones para procesos o bien montajes que incluyan una Bomba DINKO no deben entrar en servicio antes de comprobar que se cumplen las normas de seguridad de la Directiva Europea de Maquinaria 2006/42/EC 6.5.
  • Página 10: 9-Mantenimiento-Recambios

    Antes de proceder a cualquier examen o reparación del aparato es necesario desconectar la toma de red. Toda iniciativa debe efectuarse por personal cualificado para evitar males mayores. Confíe su aparato a un servicio técnico autorizado por DINKO Instruments. LUBRICADO El motor y su bloque no requieren engrase por lo que no tienen mantenimiento.
  • Página 11: 11-Cambio De Tubos

    Características: ♦ Mono plato de lectura digital, con pantalla LCD de gran visibilidad retroiluminada. ♦ Uso sencillo de gran robustez con carcasa ABS y teclado de membrana hermético antihumedad ♦ Plato de acero inoxidable, 157x128 mm ♦ Auto calibración externa ♦ Unidades de medida: gramos, libras y onzas ♦...
  • Página 12: Códigos Para Tubo Calibrado De 1,6 Mm De Espesor Pared, 1 Metro

    Las Bombas de la serie D-25VT utilizan tubos de espesor de pared calibrada a 1,6mm. Sólo las bombas de esta serie con cabezal 1500-2r y 5000-2r utilizan espesor de pared de 2,4mm. Mayor grosor dañará gravemente el eje del motor y un menor grosor evitará...
  • Página 13: Códigos De Tubo Calibrado De 2,4Mm De Pared Para Cabezal 1500-2R, 1 Metro

    11.3 Códigos de conectores con 1 metro de tubo y 2 capilares acero inoxidable para cabezal CF-4r Tubo Ø interior 0,5mm 0,8mm Farmed 1.8722.05 1.8722.08 Silicona 1.8708.05 1.8708.08 Para conectores de los cabezales CF-4r con tubos de 0,5mm y 0,8mm Ø de longitud mayor de 1m adquirir los tubos, ver tabla, y los capilares código 1.0077.23, bolsa de 10 unidades, si se requieren.
  • Página 14: 12- Cambio De Fusibles

    11.9 Tubos para los cabezales MMB-5c-8r y MMB-3c-4r (especificar diámetro interior del tubo) PAC tubos Farmed, 6 uds. Código 1.8710.83 PAC tubos PVC, 12 uds. Código 1.8770.83 PAC tubos Silicona, 6 uds. Código 1.8760.83 12. CAMBIO de FUSIBLES El cajetín porta-fusibles forma parte de la base de alimentación situada en la parte posterior de la bomba. Ver figura. Base Fusible Interruptor...
  • Página 15: 15- Declaración Ce

    15-DECLARACIÓN DE CONFORMIDAD “CE” DINTER S. A. / DINKO Instruments c/ Encarnació, 123-125 / 08024 - Barcelona Declara que los artículos mencionados en lista adjunta, a los cuales se refiere esta declaración, cumplen con las exigencias esenciales de seguridad de la Directiva Europea aplicables: - Directiva de Baja Tensión Directiva D2006/95/CEE del 12 de Diciembre, 2006...
  • Página 16: Otros Aparatos Dinko / Other Dinko Apparatus

    OTROS APARATOS DINKO / OTHER DINKO APPARATUS - Agitadores Magnéticos / Magnetic Stirerrs. - Agitadores Orbitales / Orbital Shakers - Agitadores Rotativos / Rotary Stirrers - Agitadores de Varilla / Rod Stirrers - Baños de Arena / Sand Baths - Bombas Dosificadoras / Proportioner Pumps - Bombas de Vacío / Vacuum Pumps - Bombas Peristálticas / Peristaltic Pumps - Calefactores de bloques metálicos / Heater Metallic Blocks...
