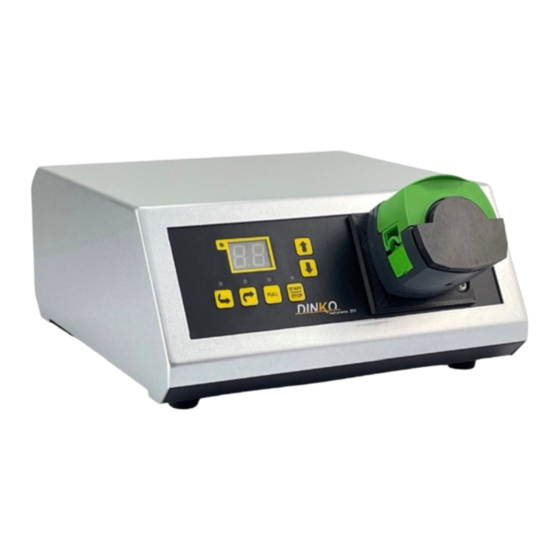

- Página 1 BOMBAS PERISTÁLTICAS DE CAUDAL VARIABLE Modelo D-25Vplus Códigos 1.9731.15/1.9731.30/1.9731.80/1.9731.24 MANUAL DE INSTRUCCIONES Diciembre 2022 c/ Encarnació, 123 -125. Tel. +34 93 284 69 62. Fax +34 93 210 43 07 e-mail: dinter@dinko.es www.dinko.es 08024-Barcelona...
-
Página 2: Tabla De Contenido
ÍNDICE Página 1- INTRODUCCIÓN GENERAL……………………………………………………………… 2- LISTA DE EMBALAJE…………………………………………………………………….. 3- RECEPCIÓN………………………………………………………………………………… 4- DESCRIPCIÓN……………………………………………………………………………... 5- PUESTA EN MARCHA……………………………………………………………………. 6- CAMBIO DE TUBOS………………………………………………………………………. 7- INFORMACIÓN PARA PEDIDOS……………………………………………………….. 8- MANTENIMIENTO - RECAMBIOS………………………………………………………. 9- COMPLEMENTOS………………………………………………………………………… 10- CAMBIO DE FUSIBLES………………………………………………………………..11- TABLAS DE CAUDALES………………………………………………………………… 12- GARANTÍA………………………………………………………………………………… 13- DECLARACIÓN DE CONFORMIDAD CE…………………………………………….. -
Página 3: 1- Introducción General
1- INTRODUCCIÓN GENERAL Las Bombas peristálticas bombean toda clase de sustancias líquidas sin entrar en contacto con los elementos mecánicos como en otras bombas. Son sencillas de usar con mínimo de mantenimiento. La sustancia bombeada es impelida al interior de un tubo elástico por al vacío generado de unos rotores que oprimen y liberan sucesivamente la superficie del tubo. -
Página 4: 3- Recepción
3- RECEPCIÓN Para garantizar una correcta recepción, uso del aparato, y la seguridad del usuario, recomendamos leer detalladamente este manual antes de proceder a desembalar el aparato y posterior uso y especialmente los puntos siguientes: 3.1-EL MANUAL Este manual debe conservarse permanentemente al alcance del usuario del equipo. 3.2-DESEMBALADO Desembalar el aparato, comprobando que el contenido coincida con la lista de embalaje. -
Página 5: 4- Descripción
4- DESCRIPCIÓN Las bombas peristálticas D-25V plus están provistas de un cabezal que permite acceder al tubo para su extracción cuando deba sustituirse por desgaste o para esterilización. En las bombas de cabezal CFV-4r se abre el cabezal tirando hacia arriba de la parte superior hacia arriba dejando acceso para la sustitución de tubos. -
Página 6: Instalación Del Tubo
INSTALACIÓN DEL TUBO Los retenes del tubo para el cabezal CFV-4r son distintos según el tamaños de tubo que se instale. Para insertar los retenes del tubo: 1-Levante la tapa del cabezal tirando de él hacia arriba. 2-Coloque el retén del tubo horizontal al cuerpo del cabezal. 3-4.Gire el retén del tubo insertándolo en las guías laterales empujando hacia abajo hasta que se escuche un clic que indica ha quedado fijado. -
Página 7: Descripción Del Panel Frontal
4-2 DESCRIPCIÓN DEL PANEL FRONTAL Luces piloto F ll St t/St A- Lector digital 4- Tecla Start / Stop-Memo start 1- Tecla sentido de giro 5 y 6- Teclas disminución y aumento 2- Tecla sentido de giro B- Cabezal peristáltico 3- Tecla Full C - Retenes para el tubo, en carga y descarga del fluido... -
Página 8: 5- Puesta En Marcha
5- PUESTA EN MARCHA Asegurarse que el voltaje de la red está entre 110 y 230 V. Conectar el cable de alimentación en la clavija posterior y a la red. Consultar la tabla orientativa de flujos e instalar el tubo adecuado. Ver consejos en el apartado de Cambio de tubos y Descripción de cabezales. - Página 9 Acceso Rampa Para acceder a la rampa cargada mantener presionada la tecla nº 2 mientras se acciona el interruptor posterior ON/OFF nº 7 o el interruptor frontal nº 13. El indicador señalará la velocidad del motor %. Se inicia la rampa. Todas las teclas permanecerán inactivas durante el proceso.
- Página 10 Acceso al Ciclo con pedal Instalar el pedal. Para acceder al cíclico cargado mantener la tecla nº 1 presionada mientras se acciona el interruptor posterior ON/OFF nº 7 o el interruptor frontal n º 13. Pulsar el pedal y comenzará el ciclo El display indicará...
-
Página 11: 6- Cambio De Tubos
6- CAMBIO DE TUBOS Pulsar el interruptor OFF. Extraer el tubo según las indicaciones descritas en el apartado “Descripción” y “Cabezales”. Cuando se instale el tubo nuevo, debe quedar centrado sobre los rodillos para evitar que el rotor pueda pellizcarlo. Instalar los retenes del tubo a cada lado del tubo, en salida y entrada, correspondientes al tamaño del tubo elegido. -
Página 12: Materiales Disponibles
MATERIALES DISPONIBLES Los tubos mecánicamente más resistentes son PHARMA, TYGON A-60-C ®, TYGON A-60-G ® y de duración media la SILICONA, pero la durabilidad depende también en gran medida de la naturaleza química del líquido bombeado, de la presión, temperatura existente y naturalmente de las revoluciones del motor. -
Página 13: 8- Mantenimiento-Recambios
Antes de cualquier examen o reparación del aparato es necesario desconectar la toma de red. Toda iniciativa debe efectuarse por personal cualificado para evitar males mayores. Confíe su aparato a un servicio técnico autorizado por DINKO Instruments. El motor y su bloque no requieren engrase por lo que no tienen mantenimiento. -
Página 14: 9- Complementos
9- COMPLEMENTOS 9.1: Conectores rectos para empalme / extremos iguales, polipropileno Conector recto p. tubo hasta 1,6mm Ø interior. Luz interior 2,0mm. Código1.0080.15 Conector recto p. tubo hasta 3,2mm Ø interior. Luz interior 3,5mm. Código1.0080.18 Conector recto p. tubo hasta 4,8mm Ø interior. Luz interior 4,5mm. Código 1.0080.05 Conector recto p. -
Página 15: 10- Cambio De Fusibles
10- CAMBIO DE FUSIBLES El cajetín portafusibles forma parte de la base de alimentación situada en la parte posterior de la bomba. Ver figura. Interruptor general Cajetín portafusibles Base de alimentación Hacer palanca con un destornillador entre la parte central del cajetín portafusibles y la parte superior de la base de alimentación para extraer el cajetín portafusibles. -
Página 16: 12- Garantía
12- GARANTÍA 12.1 DURACIÓN: La garantía se establece por un periodo de 1 año a partir de la fecha de puesta en marcha del aparato siempre que nos sea devuelta la tarjeta de garantía dentro de los 8 días siguientes a dicha puesta en marcha. -
Página 17: 13- Declaración De Conformidad Ce
Sin embargo, el usuario debe observar las indicaciones de montaje y conexiones señaladas en los catálogos de instrucciones técnicas. Nombre Joan A. Bravo Josep X. Sensada Cargo: Director Técnico Responsable de Calidad Firma Modelo: Bombas Peristálticas D-25Vplus. Códigos 1. 9731.XX... -
Página 18: Otros Aparatos Dinko / Other Dinko Apparatus
OTROS APARATOS DINKO / OTHER DINKO APPARATUS - Agitadores Magnéticos / Magnetic Stirerrs. - Agitadores Orbitales / Orbital Shakers - Agitadores Rotativos / Rotary Stirrers - Agitadores de Varilla / Rod Stirrers - Baños de Arena / Sand Baths - Bombas Dosificadoras / Proportioner Pumps - Bombas de Vacío / Vacuum Pumps - Bombas Peristálticas / Peristaltic Pumps - Calefactores de bloques metálicos / Heater Metallic Blocks...
