Formas de onda matemáticas
Use la tecla programable Reloj para seleccionar la señal de reloj.
Use la tecla programable Inclinación para seleccionar el flanco de la señal de reloj
que se utilizará.

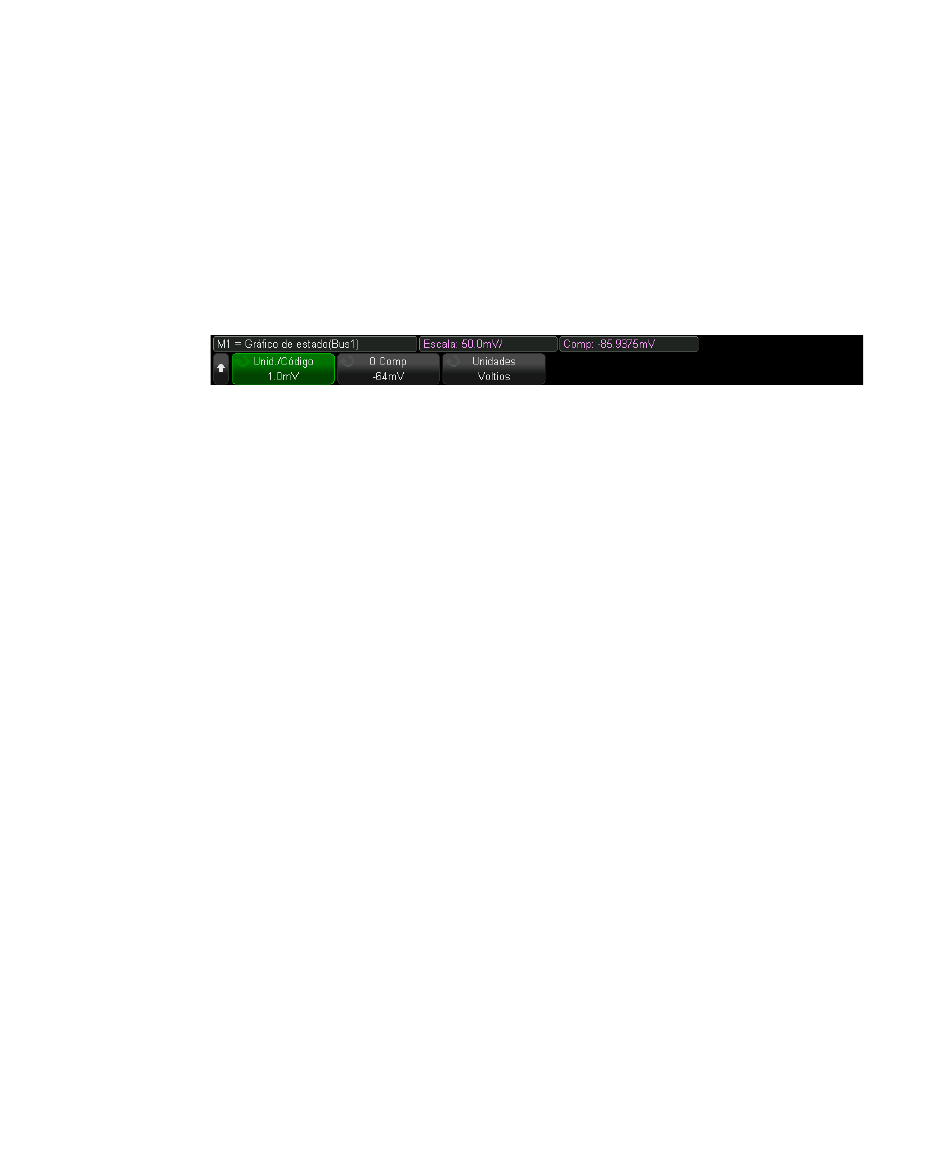

Use la tecla programable Más gráfico para abrir un submenú a fin de especificar el
valor analógico equivalente de cada incremento de valor del bus, el equivalente
analógico de un valor cero de bus y el tipo de valor que los datos de bus
representan en el gráfico (voltios, amperios, etc.).
Use la tecla programable Unidades/Cód igo para especificar el valor analógico
equivalente de cada incremento en el valor de datos del bus.
Use la tecla programable Compensación 0 para especificar el valor analógico
equivalente de un valor de datos del bus cero.
Use la tecla programable Unidades para especificar el tipo de valor que los datos
del bus representan (voltios, amperios, etc.).
Véase también
•
Recuperación de reloj
La recuperación de reloj es una función que ofrece un reloj ideal para la
comparación con flancos de señal reales. Por ejemplo, las mediciones de
vibración de TIE de reloj y TIE de datos (error de intervalo de tiempo) requieren la
recuperación del reloj. También se puede definir la recuperación de reloj y mostrar
el reloj ideal recuperado como una forma de onda de función matemática.
Utilice la tecla programable Configuración para abrir un diálogo en que el puede
definir las opciones de recuperación de reloj. Consulte
recuperación de reloj"
Configuración de la recuperación de reloj
El diálogo Recuperación de reloj se utiliza para seleccionar el método de
recuperación del reloj y especificar sus opciones.
136
"Gráfico de tiempo de bus lógico"
en la página 136.
en la página 134
Osciloscopios Keysight InfiniiVision 6000 serie X Guía del usuario
"Configuración de la
