Si conecta una sonda que el osciloscopio no identifica automáticamente, puede
configurar el factor de atenuación manualmente de esta manera:
1 Presione la tecla del canal.
2 Presione la tecla programable Sonda hasta seleccionar cómo desea especificar
3 Gire la perilla de entrada
Cuando se miden valores de tensión, se puede establecer un factor de atenuación
entre 0,1:1 y 10.000:1 en una secuencia 1-2-5.
Cuando se miden valores de corriente con una sonda de corriente, se puede
establecer un factor de atenuación entre 10 V/A y 0,0001 V/A.
Cuando se especifica el factor de atenuación en decibelios, puede seleccionar
valores entre -20 dB y 80 dB.

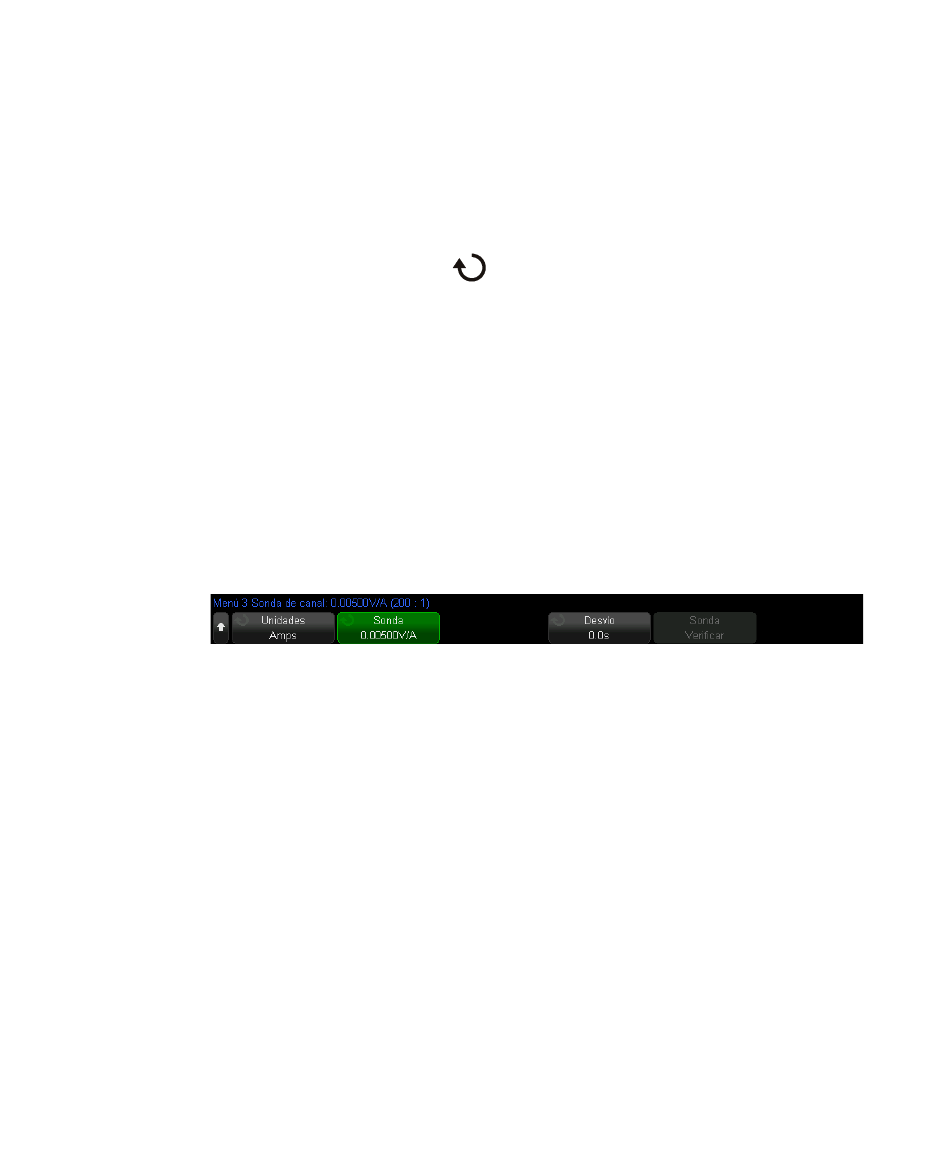

Si se eligen amperes como unidad y un factor de atenuación manual, la unidad y
el factor aparecen sobre la tecla programable Sonda.
Para especificar el desvío de la sonda
Al medir intervalos de tiempo en el rango de nanosegundos (ns), pequeñas
diferencias de longitud del cable pueden afectar la medición. Utilice Desvío para
eliminar errores debido a retardo del cable entre dos canales.
1 Sondee el mismo punto con las dos sondas.
2 Presione la tecla del canal asociado a una de las sondas.
3 En el menú Canal, presione Sonda.
4 En el menú Sonda de canal, presione Desvío y seleccione el valor de desvío que
Cada canal analógico puede ajustarse ±100 ns en incrementos de 10 ps para
llegar a una diferencia total de 200 ns.
La configuración de desvío no se afecta al presionar [Defaul t Setup] Conf predet o
[Auto Scale] Escala automática.
Osciloscopios Keysight InfiniiVision 6000 serie X Guía del usuario
el factor de atenuación: con Relación o Decibeles.
apropiado para la sonda conectada.
desee.
para establecer el factor de atenuación
3
Controles verticales
97
